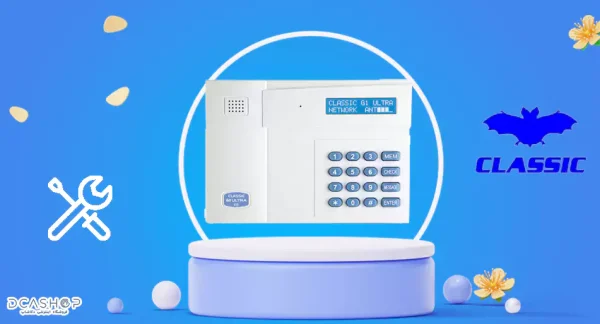

تا کنون دو مدل از انواع مدل مرکزی اماکن کلاسیک عرضه شده است که بانام تراکد و گیگا کد در اختیار مصرف کننده قرار میگیرد.البته یک اکسپندر اضافه شونده نیز برای افزایش تعداد زون ها می توان نصب و استفاده نمود.دو مدل تلفن کننده که یکی سیم کارتی و با نام تلفن کننده G1ULTRA در ورژن 5 می باشد و دیگری تلفن کننده ثابت 20 حافظه که به انواع خط ثابت متصل می شود.چشمی با سیم و بی سیم نیز در بین تولیدات قرار دارد که کارکرد عالی و بی نظیری دارد.اکنون به نحوه نصب و راه اندازی دزدگیر اماکن کلاسیک می پردازیم پس همراه فروشگاه دکاشاپ باشید.
نقشه سیم‌بندی سیستم حفاظتی (Z4 Ultra به G1 Ultra)
در این نقشه، سیم‌بندی Z4 Ultra به G1 Ultra و سایر بخش های سیستم حفاظتی را به طور کامل مشاهده می‌کنید.
راهنمای نصب ریموت دزدگیر اماکن کلاسیک TRACODE
برای تغییر حالت تک آژیر باید مراحل زیر را به ترتیب انجام دهید:
۱- دستگاه را در حالت غیرفعال قرار دهید
۲- از سالم بودن فیوز AUX مطمئن شوید سپس دکمه LRN را نگه دارید.
۳- دکمه قفل باز () یکی از ریموتها را یک لحظه فشار داده و سپس دکمه LRN را رها کنید.
دستگاه تک آژیر برنامه ریزی شده را پخش می کند؛ با تکرار مراحل فوق میتوانید تک آژیر مد نظر را تنظیم کنید.
برای دسترسی به دکمه LRN لازم است در دستگاه Z4 را باز کنید.
برای کنترل دربازکن با ریموت لازم است دربازکن را به خروجی Z4 Ultra وصل نمایید. برای اتصال دربازکن به Z4، از رله کلاسیک 01 (تصویر زیر) استفاده کنید، که لازم است به طور جداگانه تهیه شود. یا ابتدا خروجی Z4 Ultra را به روش زیر روی حالت دربازکن قرار دهید:
۱- دستگاه را درحالت غیرفعال قرار دهید.
۲- از سالم بودن فیوز AUX مطمئن شوید، سپس دکمه LRN را نگه دارید.
۳- دکمۀ در () یکی از ریموتها را لحظه‌ای فشار دهید، سپس دکمۀ LRN را رها کنید.
۴- مراحل ۲ و ۳ را تکرار کنید تا دستگاه سه تک بوق بزند.
تنظیمات Z4 Ultra با ریموت گیگاکد پرو
تعریف نام برای زون‌ها، ریموتها و خروجی ها
در سیستم حفاظتی کلاسیک، میتوان برای زون‌ها، ریموتها، سنسورهای بی‌سیم و خروجی‌ها نام دلخواه تعریف کرد. این نام ها در پیامک های ارسالی تلفن‌کننده G1 ذکر میشوند. تغییر نام از طریق اپلیکیشن Classic SETUP صورت میگیرد. این اپلیکیشن برای سیستم عامل اندورید و iOS در دسترس است. بوسیله اپلیکیشن Classic SETUP علاوه بر امکان تعریف نام برای زون ها ، ریموتها و خروجی ها، میتوانید دسترسی کاربران و ارسال گزارش برای آنها را تنظیم نمایید. تغییر متن پیامکهای تحریک نیز از دیگر قابلیتهای این اپلیکیشن است.
راهنمای نصب EXPANDER PRO
در مکان‌های بزرگ که ممکن است به بیش از 4 زون نیاز باشد میتوان از EXPANDER PRO استفاده کرد. این دستگاه تعداد زون‌های سیستم حفاظتی Z4 ULTRA را افزایش می‌دهد. دستگاه دارای 10 زون است که پس از نصب به Z4 ULTRA، سیستم مجموعاً 12 زون خواهد داشت. دستگاه باید در نزدیکی Z4 ULTRA نصب شود. یک قطعه سیم 3 یا 4 زوج (بسته به نوع زون بندی) برای اتصال دو دستگاه کافی خواهد بود.
راهنمای نصب CLASSIC PULSE
کلاسیک پالس یک سنسور بی‌سیم آهنربایی (مگنت بی‌سیم) است که باز‌شدن در یا پنجره را بدون نیاز به سیم‌کشی، به سیستم حفاظتی اطلاع می‌دهد. کلاسیک پالس از دو قسمت فرستنده و آهنربا تشکیل شده که در کنار یکدیگر نصب میشوند. فرستنده با دور‌شدن آهنربا باز شدن در و پنجره را تشخیص داده و به دزدگیر موج می‌فرستد و اگر دزدگیر فعال باشد آژیر به صدا در می‌‌آید. معمولاً فرستنده روی چهارچوب یا لنگه ثابت و آهنربا روی لنگه متحرکِ در نصب میشود. چسب دوطرفه و پیچ لازم برای نصب در جعبه دستگاه قرار دارد.
کلاسیک پالس به تمامی دستگاه‌های Z4 Ultra و دستگاه‌هایی که ریموت‌های GIGACODE PRO، GIGACODE 64bit+ یا GIGACODE S دارند، ست میشود. (توجه نمایید مگنت پالس به دستگاه‌های GIGACODE 64bit بدون +، ست نمی‌شود.)
Z4 Ultra تا 15 سنسور بی‌سیم، شامل مگنت و چشم، می‌پذیرد. هر سنسور بی‌سیم به ترتیب ست‌شدن روی دستگاه شماره‌گذاری میشود که هنگام آژیر این شماره در پیامک مربوط قید می‌گردد. به علاوه با نامگذاری هر یک از سنسور‌ها بوسیله اپلیکیشن CLASSIC SETUP، نام دلخواه شما نیز در پیامک ذکر میشود.
راهنمای نصب چشمی کلاسیک
چشمی باید با محل نصب تلفن کننده های سیم کارتی G1 فاصله داشته باشد، امواج رادیوی قوی که جهت ارتباط با شبکه موبایل استفاده میشود میتواند چشم را تحریک نماید. چشم کلاسیک آلفا+ را با توجه به آرایش ذره بین‌ها و زاویه دید چشم، بهتر است در ارتفاع 2.2 متری، در گوشۀ اتاق و با زاویه ی 6 تا 12 درجه نسبت به دیوار رو به پایین نصب کنید. علاوه بر این چشم بهترین دید را از روبروی خود دارد، لذا بهتر است چشم روبروی محل احتمالی تردد باشد و نه بالای آن.
چشم مدار بسیار حساسی دارد و با ناپایداری تغذیۀ میتواند دچار مشکل شود. لذا علاوه بر سالم بودن باتری، فیوز AUX که وظیفۀ تغذیۀ چشم‌ها را دارد باید سالم بوده و به درستی در جای خود قرار گرفته باشد. همینطور طول سیمی که برای تغذیۀ چشم استفاده میشود نباید خیلی طولانی باشد. توصیه می‌‌کنیم از سیم 06 فویل دار استفاده شود و محل عبور آن درحد امکان احتمال القای الکتریکی و ایجاد نویز نداشته باشد. چشم باید با محل نصب تلفن کننده های سیم کارتی G1 فاصله داشته باشد (حداقل یک متر)، چرا که امواج رادیوی قوی که جهت ارتباط با شبکه موبایل استفاده میشود می‌توانند چشم را تحریک کنند.
معمولا نصب چشم در گوشه اتاق پوشش بهتری دارد. نصب چشم در نقطه ای که بیشترین و بهترین پوشش را داشته باشد و بهتر است چشم روبروی محل احتمالی تردد باشد تا بالای آن باشد. وجود تجهیزات حرارتی مانند بخاری یا شومینه روبروی چشم، ممکن است باعث آلارم بی‌مورد شود. بهتر است این تجهیزات را خارج از میدان دید چشم قرار دهید یا چشم را به گونه ای نصب نمایید که این وسایل در میدان دید چشم نباشد.نور مستقیم روبروی چشم میتواند باعث خطای چشم شده و ایجاد آلارم بی‌مورد کند. لذا بهتراست چشم روبروی پنجره با تابش مستقیم نور خورشید یا نور مستقیم خودروهای عبوری نصب نشود. رعایت ارتفاع نصب مناسب میتواند از ایجاد این خطا جلوگیری کند.
وجود تجهیزات حرارتی مانند بخاری یا شومینه روبروی چشم ممکن است موجب آلارم بی مورد شود. بهتر است چشم روبروی تابش مستقیم نور خورشید یا نور مستقیم خودرو های عبوری نباشد. محل نصب چشم باید فاقد لرزش باشد، مثلا نصب چشم به پارتیشن مناسب نیست. عبور برخی حشرات از روی چشم یا تردد موش و پرنده در محیط نیز میتوانید موجب آلارم شود. جریان هوا ناشی از وجود شیشه شکسته یا پنجره باز میتوان موجب آلارم بی مورد شود. درصورت استفاده از چشم بی‌سیم بهتر است حداقل یک چشم باسیم در سیستم وجود داشته باشد. سیم کشی چشم (و بطور کلی، سیم‌کشی کل سیستم حفاظتی) باید در داخل منطقه حفاظت شده باشد.
تنظیمات خروجی منفی (OUT-)
دستگاه Z4 Ultra یک خروجی منفی (OUT-) دارد که میتواند یکی از سه کاربری زیر را داشته باشد:
نشان دهنده فعال بودن سیستم (سازنده در این حالت قرار داده است)
نشان دهنده قطع برق شهر
فرمان دربازکن
برای تنظیم خروجی رو یکی از این سه حالت، مراحل زیر را انجام دهید:
۱- دستگاه را درحالت غیرفعال قرار دهید.
۲- از سالم بودن فیوز AUX مطمئن شوید سپس دکمه LRN را نگه دارید.
۳- دکمه در () یکی از ریموتها را یک لحظه فشار دهید، سپس دکمه LRN را رها کنید.
یک بیپ: خروجی منفی دستگاه فعال بودن سیستم را نشان می‌دهد.
دو بیپ: خروجی منفی دستگاه قطعی برق شهر را نشان می‌دهد.
سه بیپ: خروجی منفی دستگاه در حالت فرمان دربازکن قرار دارد.
با تکرار مراحل ۱ تا ۳ حالت مورد نیاز را انتخاب کنید.
در موارد نادر اگرعملکرد یک ریموت مشکوک باشد، آن ریموت موقتاً توسط دستگاه مسدود شده و یک پیامک با ذکر شماره ریموت ارسال میشود.
پس از اطمینان از اصل بودن ریموت مسدود شده، میتوانید با فشردن دکمه‌ای از ریموت و دکمه LRN بطور همزمان، با دو بیپ، ریموت را مجدداً فعال کنید.
برای این کار نیازی به خارج کردن فیوز AUX یا ریست کردن دستگاه نیست.
نرم افزار Z4 Ultra هوشمند است و فقط درمواقع ضروری ریموت را مسدود می‌کند.
تنظیم هشدار قطع برق
Classic Z4 Ultra میتواند درحالت فعال، قطعی برق شهر (بیش از 4:30 ساعت) را با یک دوره آلارم هشدار دهد. این ویژگی بطور پیش‌فرض غیرفعال است. برای فعال کردن آن باید مراحل زیر را بترتیب انجام دهید:
۱- دستگاه را غیرفعال کنید.
۲- از سالم بودن فیوز AUX مطمئن شوید سپس دکمه LRN را نگه دارید.
۳- دکمه قفل بسته و خانه (+) یکی از ریموتها را به صورت همزمان یک لحظه فشار دهید.
۴- دکمه LRN را رها کنید.
دستگاه با یک بیپ فعال شدن هشدار قطع برق را اعلام می کند.
تکرار مراحل فوق با ۲ بیپ هشدار قطع برق را غیر فعال می‌کند.
در صورت استفاده از تلفن کننده G1 Ultra ، مستقل از این تنظیم ، قطع و وصل برق شهر با پیامک اطلاع داده میشود.
پیامک درخواست کمک
شما میتوانید با فشردن همزمان دو دکمه ی درو خانه (+) به شماره های ذخیره شده در تلفن‌کننده Classic G1 Ultra پیامک درخواست کمک ارسال کنید. کاربرد این قابلیت میتواند برای سالمندان یا جواهرفروشی ها باشد.
نمونه پیامک درخواست کمک دزدگیر کلاسیک
این ویژگی بطور پیش‌فرض فعال است. برای غیر فعال کردن آن، مراحل زیر را بترتیب انجام دهید:
۱- دستگاه را در حالت غیرفعال قرار دهید.
۲- از سالم بودن فیوز AUX مطمئن شوید سپس دکمه LRN را نگه دارید.
۳- دکمه دو دکمه ی درو خانه (+) یکی از ریموتها را بطور همزمان یک لحظه فشار داده و سپس دکمه LRN را رها کنید.
دستگاه با دو بیپ غیر فعال شدن این قابلیت را اعلام می کند.
تکرار مراحل فوق با یک بیپ، برنامه Z4 Ultra را به حالت اولیه برمی‌گرداند.
تنظیمات زون 24 ساعته
زون ۴ دستگاه Z4 Ultra را میتوانید در یکی از سه حالت زیر قرار دهید:
زون معمولی (سازنده در این حالت قرار داده است.)
در این حالت زون ۴ عملکردی مشابه زون ۳ دارد و همراه با دستگاه، فعال و غیرفعال میشود. در حالت نیمه فعال نیز این زون مانند زون ۳ غیرفعال خواهد بود.
زون ۲۴ ساعته
در این حالت زون، فارغ از فعال یا غیر فعال بودن دستگاه، دائماً فعال است.
هر زمان بخواهید زون 24 ساعته را موقتاً غیرفعال کنید، کافیست دکمه‌های قفل باز و در ریموت ( + ) را همزمان فشار دهید.
برای فعال کردن مجدد زون 24 ساعته کافیست دستگاه یک دور فعال و غیرفعال شود.
مخصوص پدال
در این حالت عملکرد زون دو مرحله‌ایست:
– فشار لحظه‌ای پدال: ارسال پیامک
– فشار طولانی پدال: به صدا درآمدن آژیر
حالت مخصوص پدال فقط درصورت استفاده از تلفن کنندۀ G1 Ultra کاربرد دارد.
برای انتخاب حالت مد نظر مراحل زیر را بترتیب انجام دهید:
۱- دستگاه را غیر فعال کنید.
۲- از سالم بودن فیوز AUX مطمئن شوید و سپس دکمه LRN را نگه دارید.
۳- دکمۀ قفل بسته () یکی از ریموتها را یک لحظه فشارداده و سپس دکمه LRN را رها کنید.
– یک بیپ: زون ۴، در حالت ۲۴ ساعته قرار گرفته است.
– دو بیپ: زون ۴، در حالت مخصوص پدال قرار گرفته است.
– سه بیپ:زون ۴، در حالت زون معمولی قرار گرفته است.
۴- با تکرار مرحله ۳، حالت مد نظر را انتخاب کنید.
۵- سیستم را یک بار بوسیله ریموت فعال و غیرفعال کنید تا حالت انتخاب شده اعمال شود.
تنظیمات Z4 Ultra – تک آژیر
با هر بار ارسال دستور به کلاسیک Z4 Ultra، دزدگیر بوقی به نشانۀ تایید دریافت آن دستور می‌زند که اصطلاحاً به آن تک‌آژیر یا Chirp می‌گوییم. این بوق بسته به نوع دستور دریافتی متفاوت است، به عنوان مثال برای غیرفعال‌کردن دستگاه دو تک‌بوق و برای فعال‌کردن یک بوق طولانی پخش میشود. تک آژیر ارتباطی با آژیر هشدار دزدگیر نداشته و تنظیماتی مجزا دارد.
خطر برق 220 ولت: آشنایی با امور فنی در انجام این تنظیمات ضروری است.
Classic Z4 Ultra میتواند در سه حالت مختلف تک آژیر (Chirp) بزند:
بلندگوی داخلی
بلندگوی داخلی و SIREN (سازنده در این حالت قرار داده است.)
بلندگوی داخلی، SIREN و SP
برای تغییر حالت تک آژیر باید مراحل زیر را به ترتیب انجام دهید:
۱- دستگاه را در حالت غیرفعال قرار دهید
۲- از سالم بودن فیوز AUX مطمئن شوید سپس دکمه LRN را نگه دارید.
۳- دکمه قفل باز () یکی از ریموتها را یک لحظه فشار داده و سپس دکمه LRN را رها کنید.
دستگاه تک آژیر برنامه ریزی شده را پخش می کند؛ با تکرار مراحل فوق میتوانید تک آژیر مد نظر را تنظیم کنید.
برای دسترسی به دکمه LRN لازم است در دستگاه Z4 را باز کنید.
تنظیم مدت زمان آژیر
مدت آژیر Classic Z4 Ultra، به طور پیش فرض ۲ دقیقه است. میتوانید با انجام مراحل زیر مدت آژیر را به ۷ دقیقه افزایش دهید:
۱- دستگاه را غیرفعال کنید.
۲- از سالم بودن فیوزAUX مطمئن شوید سپس دکمه LRN را نگه دارید.
۳- دکمه خانه () یکی از ریموتها را یک لحظه فشار داده و سپس دکمه LRN را رها کنید.
دستگاه با یک بیپ تغییر برنامه را اعلام می‌کند؛ تکرار مراحل فوق با ۲ بیپ، برنامه Z4 Ultra را به حالت اولیه برمی‌گرداند.
