جک پارکینگ سیماران

مهم ترین نکته در انتخاب مدل مناسب جک پارکینگی می تواند شرکت تولید کننده،ارائه قطعات و خدمات پس از فروش معتبر باشد.همگی موارد را می توان با تهیه محصولات جک پارکینگ سیماران در اختیار داشت زیرا به واسطه همکاری با شرکت های بزرگ ایتالیایی صاحب سبک دارای تجربیات بسیار فراوان می باشد و حتی دارای محصولات مشترک با این برندها نیز است.24 ماه گارانتی تعمییر در محل نصب را در مراکز استان ها و بسیاری از شهرها ارائه می دهد.

درباره جک درب پارکینگ سیماران (فراز):

انتخاب و خرید مدل مناسب از جک پارکینگ شاید برای بسیاری از مشتریان یک چالش باشد و در زمان تهیه نمونه مناسب دچار سردرگمی گردند.اما محصولات جک سیماران کار را برای بسیاری از افراد راحت نموده است ،زیرا این برند ایرانی برای انواع مختلف از ورودی ها دارای تنوع و سبد کامل محصولات است و به راحتی و خاطر جمعی می توان یک نمونه را تهیه و نصب نمود.بسیاری از برندهای ایرانی که در این زمینه فعالیت می کنند تعداد محصولات و انتخاب های محدود برای مشتریان دارند ولی در انواع جک پارکینگ سیماران می توان پارت نامبرهای بسیار زیاد از مدل های مختلف برای ورودی های سبک و سنگین و بزرگ و کوچک را مشاهده نمود.پس در نظر داشته باشید که اگر به جمع بندی نهایی برای خرید جک پارکینگ ایرانی نموده اید حتما سری به محصولات جک فراز سیماران زده و آن ها را مورد بررسی دقیق قرار دهید.

در ابتدای ورود جک پارکینگ به کشور به دلیل عدم توانایی تولید در کشور، سیماران با شرکت بزرگ ایتالیایی پروتکو مشارکت نمود و محصولات این برند ایتالیایی را توانست با نظم خاص و انجام خدمات و گارانتی عالی وارد کشور نماید و طی این مدت با تکنولوژی و ساخت قطعات این جک آشنا گردید و در مرحله بعد از واردات در پی تولید یک مدل کامل جک پارکینگ ایرانی و همچنین یک مدل مشترک ایرانی ایتالیایی گردید.

این دو پروژه کاملا موفق بود و این شرکت توانست از مراحل بسیار دشوار آن نمره قبولی بگیرد و عرضه جک درب پارکینگ سیماران (فراز) آغاز گردید که در ادامه به محصولات و تکنولوژی های آن می پردازیم.

مقدمه و مزایا و مشخصات انواع جک سیماران FARAZ:

• قابلیت نصب بر روی انواع درب های ، دولنگه ، تک لنگه و ….
• و قابلیت استفاده در مکان های پر تردد
• مجهز به نمایشگر ، جهت کلیه دستور العمل ها و اخطارهای سیستم
• قابلیت نصب قفل الکترونیکی بطور مستقیم به مرکز
• امکان برنامه ریزی به دوصورت تمام اتوماتیک و نیمه اتوماتیک
• امکان برنامه ریزی دکمه های ریموت در سه مد معمولی ، تک لنگه ای و STOP و AUX
• امکان برنامه ریزی هر کدام از جک ها به صورت جداگانه
• امکان شناساندن ریموت درب پارکینگ غیر هم کد به تعداد ماکزیمم 100 عدد
• امکان برنامه ریزی زمانهای رفت و برگشت بصورت جداگانه
• امکان کنترل یک وسیله برقی جداگانه توسط ریموت جک سیماران (AUX)

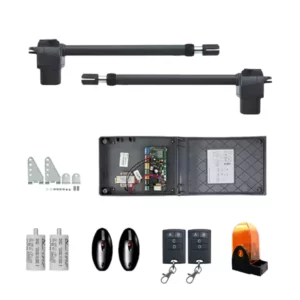

معرفی اجزا و متعلقات جک پارکینگ سیماران:

1- یک جفت جک سیماران یا بازویی ( یک عدد) به همراه آچار خلاص کن آن (FARAZ S/P/L/M/N)
2- تکیه گاه (براکت نصب جک سیماران) ابتدا و انتهای دو بازو به همراه پیچهای آلن و محورهای استوانه ای آنها

تکیه گاههای جک های سیماران مدل FARAZ S/P/L/M/N در دو نوع S1 و S3 می باشند که نوع (S1(sx (مطابق شکل Fig . B ) جهت انتهای بازوی چپ و نوع (dX) S1(مطابق شکل Fig . B ) جهت انتهای بازوی راست مورد استفاده قرار می گیرد . نوع S3 مطابق شکل ( Fig . C )جهت ابتدای دوبازو مورد استفاده قرار می گیرد.

3-دو عدد ریموت جک سیماران

دو عدد ریموت کنترل جک سیماران در دو مدل ریموت سیماران A1 و ریموت جک سیماران A که پس از شناسانده شدن به مرکز، جهت فرمان دادن بصورت رادیویی از راه دور مورد استفاده قرار می گیرند. هر دکمه ریموت به طور دلخواه قابل برنامه ریزی به صورت ذیل می باشد :

الف ) دو لنگه ای  ب ) تک لنگه ای ( پیاده رو)  ج) STOP  د) رله AUX

4-دو عدد خازن جک پارکینگ راه انداز 8UF-AC

هر موتور دارای یک خازن AC می باشد که جهت راه اندازی موتورها مورد استفاده قرار می گیرد .

5- یک جفت چشم جک سیماران (گیرنده و فرستنده) به همراه چهار عدد پیچ و رول پلاک

چشمی جک سیماران در دو مدل ساده و فلاشر دار ارائه می شود و جهت تشخیص موانع متحرکی که ممکن است در حین کارکرد موتور ها بین درب ها قرار گیرند، بکار می روند . که نوع عکس العمل جک های پارکینگ بستگی به نوع بستن اتصالات چشمها دارد ، که دو مد باز و بسته می تواند باشد. چشم فرستنده TX و چشم گیرنده RX نام دارد که RX دارای کنتاکت باز می باشد.

6-مدار جک سیماران با قاب و ترانس

مدار جک سیماران Q70/1A مغز اصلی فرمان دهنده سیستم می باشد که عملکرد آن را می توان توسط پنج دکمه E , D , C , B , A که در سمت چپ آن تعبیه شده برنامه ریزی نمود . پیغامهای مختلف آن مقدار متغیر ها، متغیرها، تأیید ، خطاهای سیستم و … ) بوسیله دو نمایشگر 7-Seg نمایش داده می شود .

7-فلاشر جک سیماران

فلاشر چشمک زن جک سیماران جهت آگاهی کاربران از فعال یا غیر فعال بودن سیستم از داخل یا خارج ساختمان بکار می رود. فلاشر جک سیماران معمولا روی چهارچوب درب نصب می گردد تا از دو طرف قابل دیدن باشد . نوع دیگر لامپ چشمک زن دارای آنتن می باشد ، که جهت افزایش برد ریموتها مورد استفاده قرار می گیرد. مراحل مونتاژ آنتن برروی چراغ در شکل زیر کاملا نمایش داده شده است.

(وصل آنتن اختیاری)

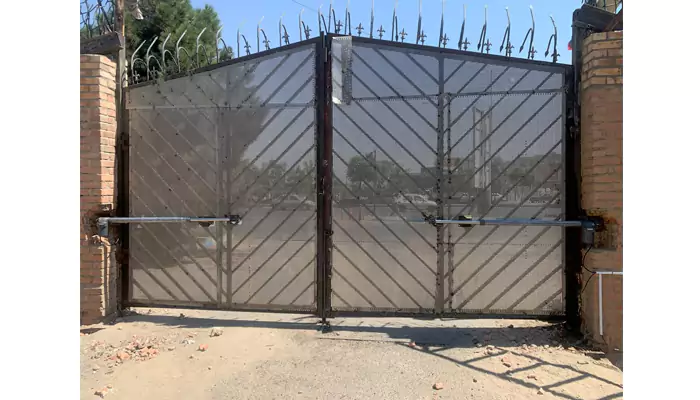

کاربرد جک درب پارکینگ سیماران (فراز)

بسیاری از ورودی ها که در قسمت پارکینگ منازل وجود دارد را به نمونه ای از جک فراز سیماران می توان تجهیز نمود.شرکت سیماران بخشی از کار خود را اختصاص به تولید جک پارکینگ داده است و کار دشوار و سختی را در حال پیمودن است و اگر در به روز رسانی و بالا بردن کیفیت محصولات خود نکوشد قطعا رتبه به دست آمده خود را از دست می دهد و باید توجه داشت این شرکت بسیاری از زمینه های دیگر مانند وسایل برقی آشپزخانه و آیفون تصویری و …. در حال تولید می باشد.

پس در زمینه جک پارکینگ تک لنگه و جک پارکینگ دو لنگه و جک ریلی پارکینگ برند سیماران دارای گستره محصولات زیادی می باشد.در حال حاضر فقط جای خالی مدل های جک هیدرولیک پارکینگ احساس می شود که در برنامه های شرکت قطعا وجود دارد.

اتصال موتور ها به مرکز جک پارکینگ سیماران

جک پارکینگ سیماران (فراز) در مدلهای  FARAZ S/P/L/M/N بصورت راست و چپ می باشند.که جک راست به لنگه سمت راست درب و جک چپ به لنگه سمت چپ درب متصل می شود لازم به ذکر است که هیچ مدلی از جک سیماران وجود ندارد که لنگه چپ و راست آن فرقی با یکدیگر نداشته باشند.اگر موتور چپ را M1 و موتور راست را M2 نامگذاری کنیم.سیم بندی دو موتور مطابق شکل های زیر میباشد.

نحوه درست اتصال و نصب بازویی سیماران:

موتور چپ (M1):اگر موتور را به گونه ای قرار دهید که برآمدگی موتور جک رو به پایین و بازوی جک به طرف چپ باز شود،این موتور،موتور چپ نامیده میشود که سیم بندی آن به ترمینال ها مطابق شکل زیر میباشد.این موتور باید روی لنگه ای از درب که ابتدا باز میشود،نصب گردد.

موتور راست (M2):اگر موتور را به گونه ای قرار دهید که برآمدگی موتور جک رو به پایین و بازوی جک به طرف راست باز شود،این موتور،موتور راست نامیده میشود که سیم بندی آن به ترمینال ها مطابق شکل زیر است.

انواع مدل های جک پارکینگ سیماران(بازویی)

سبد محصولات جک پارکینگ سیماران در مدل بازویی کامل می باشد یعنی برای جک تک لنگه پارکینگ و جک دو لنگه پارکینگ دارای محصول متنوع است و با نام جک پارکینگ فراز می شناسیم،بایستی توجه نمود که برخی از محصولات تماما تولید داخلی می باشد که با حروف انگلیسی قابل شناسایی است و برخی تولید مشترک با ایتالیا که آن هم با حروف انگلیسی قابل شناسایی است و در هر دو مدل از متعلقات نصب ائم از چشمی جک و چراغ سردرب و ریموت جک با یراق الات جک ایرانی استفاده گردیده شده است،در زمان ارائه این مطلب جک فراز سیماران در مدل S،T،P،L تولید و ارائه می گردد که به برسی اختصاری هر مدل می پردازیم

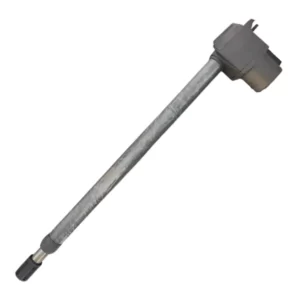

جک سیماران مدل فراز S:

خوب اولین نمونه از تولید این شرکت این مدل بود که دارای بازویی های مشکی رنگ و مدار کنترل 220 ولت در دو مدل 4 و 6 ارائه گردید.

مشخصات فنی در مدل S4 اینکه درب به وزن 300 کیلوگرم و عرض سه متر هر لنگه ودر مدل فراز S6 هر لنگه 350 کیلوگرم و عرض 4.5 متر مناسب می باشد و تنها تفاوت در این دو مدل در اندازه کورس جک می باشد در بقیه موارد ائم از بسته بندی کالا که بسیار خوب و دقیق این کار صورت پذیرفته و از مدار جک سیماران Q70 که بسیار پیشرفته و به روز می باشد استفاده شده است.

همیچنین ریموت فراز A1 از جدیدترین تولیدات این شرکت در داخل کارتن قرار داده شده است که همگی این قطعات را می توان یکجا در پک این شرکت یافت از انواع مدل اکسس کنترل و رسیور سیم کارتی جهت فرمان دادن به درب می توان استفاده نمود در طی زمان و به روز رسانی های متعدد هم اکنون و در سال 1404 می توان قاطعانه گفت که به پرفروش ترین مدل جک سیماران تبدیل گشته است.

جک سیماران مدل فراز V:

پس از پیشرفت های فراوان در تولید و ارائه انواع مختلف جک سیماران این کمپانی به فکر ارائه یک مدل اقتصادی و ارزان قیمت برای تردد های پایین و کم افتاد که توانست در مدت زمان اندک سری V از جک فراز را ارائه دهد. با یک نگاه به ظاهر این مدل می توان دریافت که بسیار شبیه جک وی تو کالیپسو 400 می باشد و به دلیل ظاهر خاص و زیبا از طرفداران زیادی نیز برخوردار است.مشخصات این مدل به قرار زیر است:

مناسب هر لنگه 380 کیلوگرم وزن درب

مناسب عرض 2.5 متر هر لنگه درب

مدار مورد استفاده Q70 سیماران

پس با ذکر موارد بالا پی می بریم که این محصول تولیدی بسیار عالی می باشد و نقطه ضعف ندارد.

جک سیماران فراز P:

خوب اولین مدل جک پارکینگ سیماران همین فراز P می باشد که در زمره با کیفیت ترین ها است،حتما میپرسید چرا؟خوب دلایل آن را تیتر وار باهم مرور می کنیم.جک فراز پی ساخت کشور ایتالیا است و یک مدل مانند جک پروتکو لیدر 4 با کمی تفاوت و شاید بهتر بگوییم بهینه سازی شده،موتور جک رو به پایین و استکانی می باشد و در دو نوع P4وP5 ارائه می گردد که تفاوت آن ها در طول کورس جک می باشدکه 40 و 50 سانت است.

تمام متعلقات و اکسسوری های آن ساخت سیماران می باشد و مدار سیماران Q70 برای مرکز کنترل این محصول قرار داده شده است. باکس مدار فرمان در حال حاضر در تمام مدل از جک بازویی تولیدی این شرکت مشترک و دارای آچار آلن مخصوص و همچنین لولایی می باشد،این دو مورد کاربردی می باشند و برای مثال نمی توان درب بکس را بدون داشتن آچار باز نمود که خود یک مزیت است و یا لولایی بودن جهت انجام تنظیمات جک برای نصاب جک پارکینگ ایده آل است.

دلیل ارائه جک پارکینگ با طول کورس مختلف این است که برای هر اندازه از در ورودی که از زیر یک متر تا بالای 5 متر است می توان یک مدل جک برقی نصب نمود. ولی بایستی توجه داشت جهت حرکت درب در اندازه ای باشد که ایده آل ترین حالت را جهت باز و بسته کردن داشته باشد.

تکلیف درب های کوچک روشن است و نمی توان جک بازویی با کورس بلند برای آن نصب نمود زیرا اصلا زیرساخت و جای نصب و اتصال ندارد ولی برای درب های یک مترونیم به بالا کورس جک و اندازه جک باید طوری باشد که به اصطلاح جک پارکینگ سوار در باشد و در زمان شروع و پایان هیچ لمبر اضافه ای نباشد.

فراز P4: قدرت هر لنگه 350 کیلوگرم با عرض 3متر

فراز P5: قدرت هر لنگه 350 کیلوگرم با عرض 4 متر

جک سیماران فراز 24 ولت:

خوب تا به اینجای کار با بسیاری از محصولات و چگونگی کارکرد و متعلقات جک پارکینگ سیماران آشنا شدیم و حال می خواهیم تلاش تکنسین ها و مهندسین این شرکت در تولید و ارائه مدل های متنوع از جک پارکینگ 24 ولت را بگوییم.در جک فراز سری S،T،P چند مدل ارائه گردیده و به بازار عرضه شده است ولی به صورت ممتد و ادامه دار در خط تولید قرار ندارد بنا به دلایلی شرکت مقطعی آن را ارائه نموده و در صدد ارائه یک مدل دائمی از جک 24 ولت می باشد.

همانطور که می دانیم جک پارکینگ 24 ولت را می توان در مقاطع نبود برق توسط باطری بک آپ راه اندازی نمود و هزینه بسیار کمتری نسبت به انواع جک پارکینگ 220 ولت دارد.باید این موضوع را مد نظر قرار داد که سیماران محصولات خود را جهت تمام سلیقه ها تولید می نماید و این مدل از مکانیزم جک نیز دارای مشتریان پروپاقرصی می باشد.

قیمت جک سیماران 24 ولت: فعلا در خط تولید نیست

جک سیماران فراز L:

در ابتدای قرن 14 و بنا بر برنامه های از قبل طراحی شده، شرکت سیماران یک مدل از جک پارکینگ  که مرحله تست و آزمایش های کاری و فنی را به سلامت گذرانیده بود به بازار مصرف ارائه نمود.این جک در سری جدید و L عرضه گردید که شباهت بسیار ظاهری با جک لیدر 4 پروتکو دارد.

یعنی حالت استکانی موتور که در تمام محصولات جک سیماران رو به پایین بوده در این سری رو به بالا می باشد و از خلاص کن سوئیچی نیز برخوردار است.شاید در آینده جایگزین سری اس گردد و یا شاید اتفاق دیگری رقم بخورد ولی غیر از این تفاوت که گفتیم تفاوت محسوس دیگری نمی بینیم.

مشخصات کاربردی جهت نصب بدین شرح می باشد که مناسب درب به عرض 2.5 متر و 350 کیلوگرم وزن می باشد و می توان جهت سیکل تردد هر 10بار در ساعت استفاده نمود.متعلفات قرار داده شده نیز به مانند بقیه مدل ها از مدار سیماران q70 استفاده شده و ریموت سیماران مدل A1 در پک وجود دارد و یک مدل فلاشر جدید به همراه براکت نصب قرار داده شده است.

جک سیماران فراز N:

این مدل از محصول نیز توسط کمپانی سیماران تولید و ارائه گردید که از موتور و مدار ایرانی و 220 ولت برخوردار است.تفاوت خاص و زیادی در این مدل با مدل های اس وجود ندارد و فعلا شرکت این محصول را در خط تولید ندارد.

می توان جهت مصارف مسکونی و اماکن کم تردد از این مدل تولیدی سیماران استفاده نمود.از نحوه نصب بسیار ساده برخوردار است که بوسیله جوشکاری و تنظیمات مکانیکی راه اندازی می گردد.

انواع مدل های جک سیماران (ریلی)

در ساخت و ارائه مدل های متنوع از جک ریلی کمپانی سیماران باز هم با تنوع بالا از مدل مشترک(منظور از تولید مشترک فقط موتور قرار داده شده بر روی این سه مدل توسط شرکت ایتالیایی می باشد و تمام قطعات جانبی و بسته بندی ایرانی است) و مدل سیماران استفاده نمود که مدل مشترک با نام اختصاری P و مدل تمام ایرانی با نام اختصاری V در بازار ارائه می گردد.

ذکر این نکته ضروری است که شرکت های تولید کننده جک پارکینگ ایرانی هنوز نتوانسته اند مانند مدل بازویی مدل جک ریلی بسیار عالی ارائه دهند ولی شما در سبد محصولات سیماران می توانید با قیمت مناسب از مدل جک ریلی ساخت مشترک ایران و ایتالیا تهیه نمایید که دارای کارکرد بسیار نرم و عالی می باشد.

در تمام مدل های ارائه شده دنده شانه ای فولادی وجود دارد و نیاز یه هیچ قطعه اضافه ای نمی باشد.در مدل ساخت مشترک سه محصول با قدرت 500 و 800 و 1500 کیلوگرم وجود دارد که متناسب با پروژه خودمان می توانیم انتخاب و خرید نماییم.در مدل جک ریلی تمام ایرانی نیز دو مدل 1800 و 2000 را جهت نصب می توان انتخاب و خرید نمود.

نحوه صحیح دستی کردن (خلاص کردن) جک سیماران:

بر روی زبانه موتور هر جک سیماران (FARAZ S/P/L/M/N) یک سوئیچ چرخان خلاص کن (آلنی،سوئیچی) وجود دارد(مطابق شکل زیر) که هنگام قطع برق یا بروز مشکلی در سیستم که باعث از کار افتادن آن شود، می توان با چرخاندن سوئیچ بطرف Open ، گیربکس را خلاص کرده و بصورت دستی درب ها را باز و بسته نمود. بدیهی است در صورتی که سوئیچ چرخان به طرف Close چرخیده شود، جک های سیماران اجازه هیچگونه حرکتی را بصورت دستی به لنگه های درب نمی دهند.

راهنمای نصب قفل برقی جک سیماران:

چنان چه بخواهید از قفل برقی برای درب ها استفاده کنید باید توجه داشته باشید که قفل روی لنگه ای از درب نصب گردد که اول باز می شود.قفل برقی را به طور مستقیم به ترمینال های L1 و L2 وصل کنید.

برای استفاده از قفل برقی لازم است که پارامترهای P0 و P1 به SI تغییر کنند و پارامتر tc جهت تنظیم زمان ضربه نهایی تعیین گردد. چنانچه برای عملکرد قفل ، به زمان گذر بیشتری برای جریان نیاز داشتید، از پارامتر (( LO )) از منوی (( L2 )) استفاده کنید و آنرا زیادتر نمایید.

نکته:پارامتر 3h از منوی (( L2 )) در صورت فعال بودن قفل ، ( P1= SI ) عمل نخواهد کرد.

ریموت جک پارکینگ سیماران فراز A1

ریموت فراز A1 از جدیدترین تولیدات این شرکت در داخل کارتن قرار داده شده است که هر کارتن دو عدد ریموت موجود دارد و این ریموت 4 دکمه با کد لرنینگ و فرکانس 433 به آسانی با انواع مدار فرمان سیماران مچ و قابل استفاده میباشد.

 خدمات پس از فروش معتبر با جک برقی سیماران:

ارائه خدمات در سراسر کشور و تامین قطعات برای همکاران نصاب جک پارکینگ کار بسیار دشواری می باشد که شرکت سیماران با استفاده از تجربیات ارزشمند خود توانسته به درستی آن را انجام دهد.

ارائه 24 ماه خدمات پس از فروش و گارانتی و 10 سال تامین قطعه از تعهدات این شرکت می باشد و شما عزیزان می توانید با یک تماس به آن دسترسی پیدا کنید.حتما محصولات خریداری شده جک پارکینگ را توسط عوامل شرکت سرویس دهی و تنظیم نمایید تا از صرف هزینه بالا و زمان بر دور باشید.

کد خطاهای جک سیماران و نحوه رفع آن:

مرکز کنترل Q70/1A دارای این قابلیت می باشد که پیامهایی را جهت اطلاع کاربر اعلام می کند یا در صورت بروز مشکل یا خطایی در کل سیستم یا سیم بندی آن ، قبل از شروع به کار ، آنها را تست کرده و کاربر را از وجود خطا مطلع می نماید . پیامهای متداول سیستم از قرار زیر است

خرید اینترنتی جک پارکینگ سیماران:

فروشگاه دکاشاپ با بیش از 2 دهه فعالیت در این زمینه توانسته با انتقال صحیح و دقیق مشخصات و اطلاعات فنی انواع مدل های جک پارکینگ سیماران خیال شما را بابت اطلاعات بسیار عالی راحت نماید.پس فقط شما عزیزان مدل مناسب را در سبد خرید قرار داده و طریقه ارسال را مشخص و پک کامل جک سیماران را درب منزل تحویل بگیرید و جهت نصب در سراسر کشور با قسمت پشتیبانی و فنی تماس حاصل فرمایید.

لیست مشخصات محصولات جک فراز سیماران

به دلیل تنوع بسیار بالا در محصولات جک پارکینگ سیماران اکنون می توان در جدول زیر مشخصات و تمام مسائل فنی را مورد بررسی قرار داد و نمونه مدل مناسب برای ورودی را تهیه و خریداری نمود.

سولات متداول در مورد جک سیماران
