آیفون صوتی تابا

درباره آیفون صوتی تابا

هر چند امروزه با ورود و رواج آیفون تصویری کمتر شاهد استفاده از آیفون صوتی در ساختمان ها هستیم. اما باز هم تعداد بسیار زیادی دربازکن صوتی در خانه ها نصب شده اند که به طور حتم به مرور زمان به تعمیر و عیب یابی نیاز پیدا می کنند.شرکت تابا با تلاش برای ارائه محصولات با کیفیت بالا و قیمت مناسب، توانسته است از رضایت مشتریان خود برخوردار شود و با ارائه خدمات پس از فروش حرفه‌ای، مشتریان خود را همیشه در صورت نیاز به خود خواهد داشت. به علاوه، این شرکت با استفاده از تکنولوژی‌های نوین و همچنین تجربه کاری کارکنان خود، محصولات با کیفیتی را به بازار عرضه می‌کند.



با به روزرسانی های به موقع توسط شرکت، آیفون صوتی تابا بسیار متفاوت با دیگر محصولات در این رده می باشد.یکی از کاربردهای بسیار عالی که جهت نصب مفید می باشد لولایی بودن درب است که به راحتی توسط نصاب باز می شود و پس از سربندی سیم ها می تواند درب پنل را ببندد.مورد دیگر شصتی زنگ قرار داده شده است که دارای ظرافت بسیار خاصی می باشد و با اشاره انگشت دست کار اتصال انجام می گردد و همچنین هیچ گونه نفوذ آب در آن ایجاد نمی گردد.

در کل، شرکت تابا با ارائه محصولات با کیفیت بالا و خدمات حرفه‌ای، به عنوان یکی از بهترین تولیدکنندگان دستگاه‌های آیفون صوتی در بازار شناخته می‌شود. با توجه به ویژگی‌های منحصر به فرد و قابلیت‌های بیشتر آیفون صوتی تابا ، می‌توان به راحتی نیازهای مختلف کاربران را برآورده کرد و به آن‌ها کمک کرد تا در مدیریت ورود و خروج افراد به ساختمان‌ها و محل کارها خود، ساده‌تر و راحت‌تر عمل کنند.

اجزای آیفون صوتی تابا

هر آیفون صوتی از اجزای مختلفی تشکیل شده است و عملکرد آیفون صوتی، به این اجزا وابسته است. در ادامه به بررسی اجزای آیفون صوتی تابا می پردازیم.

۱- منبع تغذیه

منبع تغذیه وظیفه دارد که برق لازم برای زنگ آیفون و درب بازکن را تامین کند. زمانی که برق شهری به منبع تغذیه وصل می شود، دو خروجی ۱۲ ولت می دهد. خروجی DC به قسمت های الکترونیکی و زنگ مدار وصل می گردد و خروجی AC تنها برای درب بازکن و قفل برقی مورد استفاده است. به طور کلی ولتاژ مصرفی منبع تغذیه در بعضی از آیفون های صوتی، ۱۲ ولت و در بعضی دیگر ۹ ولت است.اکنون تولیدات برند تابا در این زمینه بسیار زیاد است و می توان بر اساس نیاز پروژه مدل و نمونه مورد نظر را خریداری نمود.

ترانس تابا مدل 735 برای انواع مدل آیفون صوتی و تصویری تابا کاربری دارد. ترانس تابا مدل 8401 برای انواع مدل آیفون صوتی و تصویری تابا کاربری دارد. ترانس تابا مدل 8402 برای نصب قفل برقی کاربری دارد. ترانس تابا مدل 8400 که برای انواع مدل پنل کدینگ تابا کاربرد دارد.

۲- پنل صوتی

پنل خروجی یا پنل بیرونی که شاسی زنگ بر روی آن تعبیه شده است در بیرون ساختمان و جلوی درب نصب می شود و اکنون در سبد محصولات تبا دو نمونه بسیار کاربردی ارائه می شود.پنل صوتی تابا طرح قدیم 534 دارای ابعاد بزرگ بوده و به مرور زمان شرکت تصمیم به تولید محصول در ابعاد کوچکتر نمود که پنل صوتی تابا مدل 680 ارائه گردید و در تعداد واحد های بالا مانند 20 واحدی باید سفارشی مورد تولید فرار بگیرد. پنل صوتی تابا ، بلندگو و میکروفون دارد و اتصال ها و ترمینال هایی با نام A، B و C که مخصوص مکالمه آیفون هستند، در پشت این پنل قرار گرفته اند.

بجز ترمینال های مذکور، سه ترمینال یک، مثبت و منفی بر روی پنل خروجی تعبیه شده اند. ترمینال یک به شاسی زنگ وصل می شود تا به هنگام عبور برق، زنگ به صدا درآید. ترمینال های مثبت و منفی آیفون صوتی باید به خروجی DC منبع تغذیه متصل شوند و اگر اتصال های مثبت و منفی جابجا وصل شده باشند، مدار آیفون صوتی عمل نمی کند.

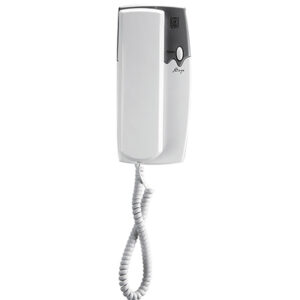

۳- گوشی داخل واحد

باید توجه نمود که در بین تولیدات برند تابا دو مدل گوشی داخل واحد ارائه شده که به تفضیل بررسی می نماییم.در سرس اول تولیدات گوشی صوتی 6 سیم تابا ارائه شد که به دلیل استفاده از تعداد سیم بالا و صرفه جویی در خرید سیم بسیار کم مورد استفاده قرار گرفت و البته با تمام مدل پنل صوتی تابا هم خوانی دارد.گوشی صوتی 4 سیم تابا که نورد توجه مشتریان قرار دارد و بسیار محبوب بازار است دارای ورودی 4 ترمینال است که دو ورودی از نمونه 6 سیم کمتر دارد و آن دو سیم مربوط به دربازکن دم درب می شود.البته تکنسین های وارد به کار می توانند از انواع مدل 4 سیم در نمونه 6 سیم راه اندازی به عمل آورند و کافیست پشت گوشی باز و تغییرات اعمال گردد.

۴- درب بازکن زنجیری

دو ترمینال مخصوص درب بازکن و یا انواع قفل برقی هستند. سیم مثبت یا ۱۲ ولت AC درب بازکن به ترمینال F وصل شده و سیم منفی آن نیز به ترمینال E متصل می گردد. برق از ترمینال F به سمت E می رود و منجر به باز کردن درب می شود.

نحوه نصب آیفون صوتی تابا

شما باید گوشی آیفون صوتی تابا را در فاصله ۱۵۰ سانتی متری از سطح زمین نصب کنید. در آغاز کار باید براکت گوشی که در بسته بندی محصول قرار دارد را با پیچ و رولپلاک به دیوار نصب کنید و سپس اتصالات مربوط به گوشی را انجام داده و آن را بر روی براکت قرار دهید. پس از آن باید پنل خروجی را در جلوی درب با فاصله ۱۴۰ سانتی متر از زمین، نصب نمایید.برای نصب پنل باید قوطی توکار که در بسته بندی محصول قرار دارد را در دیوار نصب کنید. پیش از نصب کامل این قوطی باید سیم های آیفون را از شکاف موجود در آن رد کرده و سپس با گچ، قوطی را درون دیوار محکم کنید. منبع تغذیه را در فاصله کمی از پنل و به دور از نور خورشید و رطوبت، نصب نمایید. در ادامه باید قفل درب بازکن را بر اساس آموزش نصب آیفون صوتی تابا ،  به گونه ای نصب کنید که زنجیر کوتاه تر، به سمت زبانه قفل باشد.

دیاگرام نصب آیفون صوتی تابا

منبع تغذیه TVD-8402 جهت استفاده از قفل بازکن کله گاوی میباشد.

پنل های سفارشی تعداد واحد بالا صوتی تابا الکترونیک:

در بسیاری از موارد که نیاز به استفاده از تعداد زنگ بالا می باشد می توان از انواع پنل صوتی سفارشی تابا استفاده نمود که از یک تا 100 زنگ را در خود جای می دهد و قابل سفارش در فروشگاه دکاشاپ است.در هر دو مدل از آیفون صوتی 4 سیم و 6 سیم می توان از این پنل دم درب صوتی تابا استفاده نمود و زمان مورد نظر جهت سفارش تا یک هفته می باشد.

مدار سیم کشی آیفون صوتی تابا

مطابق با آموزش باید ابتدا از سیم کشی آیفون صوتی اطلاع پیدا کنید و سپس مراحل نصب را انجام دهید. مدار سیم کشی آیفون صوتی تابا شامل سیم های قفل درب بازکن، سیم های منبع تغذیه و سیم های ارتباطی بین پنل و گوشی می باشد. این سیم ها پس از اتصال به گوشی از طریق لوله های برق به پنل خروجی می رسند و به ترمینال های پنل متصل می گردند. در حالت ۶ سیم دارای ترمینال های زیر هستند:

ترمینال A: انتقال صدا از پنل به گوشی

ترمینال B: انتقال صدا از گوشی به پنل

ترمینال C: منفی مشترک

ترمینال D: سیم زنگ

ترمینال E: منبع تغذیه

ترمینال F: قفل درب بازکن
