سیستم های ارتباط داخلی یا اینترکام سیماران:

به دلیل کاربرد و استفاده بسیار فراوان از انواع مدل ارتباط داخلی در کشور برای مکان های تفریحی و آموزشی و غیره اکنون برند سیماران بسیار با دقت و قدرت نمونه و مدل هایی را در این زمینه ارائه نموده است.ارتباط صوتی همانند انواع مدل آیفون صوتی است و ارتباط به وسیله کابل کشی و سیم کشی سه رشته و 7 رشته بین نفرات و نصب یک عدد گوشی صوتی برقرار میگردد.در نمونه و پلن یک به یک با سه رشته سیم و در پلن یک به بیست و تا 240 از 7 رشته سیم با ترانس تغذیه استفاده می شود.تمام محصولات اینترکام سیماران سفید رنگ و دارای گوشی است و نمونه و مدل رومیزی در تولیدات وجود ندارد.

اینترکام یک به یک سیماران:

این سیستم قابلیت ارتباط صوتی را با یک گوشی دیگر بصورت اینترکام فراهم می نماید و دو نفر در مکان تا 100 متر می توانند با هم در ارتباط باشند. ارتباط گوشی ها فقط با سه رشته سیم انجام میپذیرد و نیازی به استفاده از تغذیه جداگانه نیست. مدل 12 و 24 ولت این نوع اینترکام جهت استفاده در اتومبیل و اتوبوس نیز به صورت سفارشی تولید میگردد.

2%

اینترکام دیجیتال 1 به 20 با یک خط صوتی

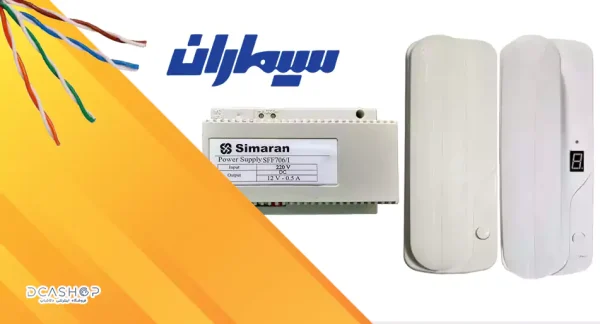

ارتباط داخلی سیماران مدل 1 به 20 نمونه گسترش یافته از اینترکام یک به یک است و می توان از ارتباط بین همه باهم و یکی با همه نیز استفاده نمود و از طریق 3 نمونه محصول با نام ارتباط داخلی سیماران فرعی DF  که فقط یک عدد کلید روی آن دارد و فقط قابلیت ارتباط با انواع مدل DM  و DMS را دارد و ارتباط داخلی سیماران DM که می تواند به دلیل قرار گیری کیبورد و شماره گیر با تمام گوشی های DF و DM و DMS ارتباط برقرار نماید.و ارتباط داخلی یک به بیست DMS که دارای نمایشگر است که شامل دو عدد سون سگمنت است که شماره واحد تماس گیرنده را نمایش می دهد به همراه یک عدد تغذیه اینترکام 706 قابل خرید و انتخاب است.

این سیستم قابلیت ارتباط صوتی را با بیست گوشی دیگر بصورت اینترکام فراهم می نماید . ارتباط تمام گوشیها فقط با سه رشته سیم انجام میپذیرد.حتی الامکان سعی نمائید گوشی مرکزی و تغذیه در میانه مسیر قرار گیرد. برای فاصله های بیش از 10 متر از سیمهای ضخیم تر(حداقل 1.5) و در صورت لزوم از تغذیه کمکی استفاده کنید. در سیستمهای بالاتر از 8 گوشی نیز از تغذیه کمکی استفاده کنید.هر سیستم حداقل به یک گوشی ارتباط داخلی فرعی سیماران مدل  (SFF701/DM) یا با ارتباط داخلی سیماران مدل (SFF701/DMS ) نیاز دارد. در صورت نیاز میتوان تمام گوشی ها را از نوع مرکزی که مجهز به شماره گیر است، انتخاب کرد (سیستم همه باهم).

چراغ LED روی گوشیها در حالت آزاد به رنگ سبز است و اگر کسی خط را اشغال کرده باشد به رنگ قرمز خواهد بود. در صورت اشغال بودن خط، گوشیهای مرکزی با گرفتن شاسی کناری و زدن دکمه # میتوانند خط را آزاد کنند. اختصاص شماره به گوشیهای فرعی با جابجائی جامپر پشت آنها از شماره 12 الی 1۹ مکانپذیر است. در صورتیکه تعداد گوشیها بیشتر از هشت عدد باشد، اختصاص شماره با کد دهی، توسط گوشی مرکزی انجام میگیرد که در این حالت جامپر پشت گوشی فرعی بی تاثیر خواهد بود. هر یک از گوشیهای فرعی در کنار خود دکمه ای دارد که به طور پیش فرض به شماره 11 زنگ میزند. کد گوشی مرکزی به طور پیش فرض 11 میباشد. اگر بیش از یک گوشی مرکزی استفاده شده باشد باید با کد دهی به بقیه گوشیها شماره های مختلف 12 الی ۹۹ اختصاص داد.

  • در تغذیه های کمکی، ترمینال B متصل نمیشود.
  • تمام مراحل کد دهی و پاک کردن را درحالی انجام دهید که تنها دو گوشی در مدار باشند. در غیر این صورت کد همه گوشیها ی متصل پاک شده یا یکسان خواهد شد.

کد دهی به گوشی مرکزی

در حالیکه گوشی را برداشته اید شاسی کناری را نگه داشته و کلید * را بزنید. با قرمز شدن LED عدد ،2200 سپس شماره 11 یا شماره دیگری را که نظر گرفته اید وارد کنید. دقت کنید که حتما یک گوشی مرکزی با شماره 11 در سیستم وجود داشته باشد.

کد دهی به گوشیهای فرعی

مانند مرحله قبل عمل کنید تنها به جای ،2200 عدد 1100 را شماره گیری کنید. ( هنگام کد دهی جهت جلوگیری از هم کد شدن، تنها یک گوشی فرعی باید به سیستم متصل باشد.)

پاک کردن کد تمام گوشی های فرعی

مانند قبل عمل کنید تنها به جای ،1100 عدد 3300 را شماره گیری کنید.
نکته!
جهت جلوگیری از تداخل و استفاده بی مورد از امکانات توسط افرادی که گوشی مرکزی دارند، بهتر است به آنها آموزشهای کافی داده شود و یا از گوشیهای مرکزی کمتری استفاده شود. همچنین روش برنامه ریزی را در اختیار همه افراد قرار ندهید.

اینترکام دیجیتال 1 به 240 با چهار خط صوتی

این سیستم قابلیت ارتباط صوتی را با حداکثر 240 گوشی بصورت اینترکام فراهم می نماید . ارتباط تمام گوشیها با حداکثر 7 سیم (جهت 4 خط صوتی همزمان) و حداقل 4 سیم (جهت 1 خط صوتی) انجام میپذیرد.حتی الامکان سعی نمائید تغذیه در میانه مسیر قرار گیرد. در سیستمهای بالاتر از 8 گوشی از تغذیه کمکی استفاده کنید. دقت کنید که در تغذیه های کمکی فقط خطوط تغذیه متصل می شود و سیم مثبت آن از تغذیه های دیگر قطع میشود. برای بالا بردن تعداد مکالمات همزمان میتوانید خطوط L2 تا L4 را به صورت اختیاری متصل نمائید. چراغ LED روی گوشیها در حالت آزاد به رنگ سبز است و اگرتمام خطوط اشغال باشد، به رنگ قرمز خواهد بود.
نمایشگر روی گوشی شماره طرف مقابل را به صورت دو رقمی به شکل زیر نمایش میدهد:

توجه:

1-تغذیه های کمکی،فقط به خطوط – و + متصل میشوند .

روش کددهی ارتباط داخلی سیماران 1به 240:

2-با برنامه ریزی هرگوشی میتوان به آن شماره ای بین 100 الی 240 را اختصاص داد. در حالیکه گوشی را برداشته اید اهرم زیر آن را خوابیده نگه داشته و کلید * و عدد 2200، سپس کد انتخابی خود را وارد کنید.چشمک زدن چراغ گوشی نشان دهنده اتمام کد دهی میباشد.

اتصال به انواع زنگ و یا چراغ هشدار در ارتباط داخلی سیماران به وسیله Bell :

در بسیاری از محل ها نیاز داریم که برای آگاهی اپراتور از تماس داخلی صدای زنگ بلند و گسترش یابد به همین جهت از انواع زنگ و بیزر با صدای بلند و ولتاژ 220 ولت می توان بهره برد و استفاده کرد ،به همین جهت نقشه را برای کار اجرا و برقراری صدای زنگ در انواع مدل ارتباط داخلی سیماران مورد استفاده قرار می دهیم.

این خروجی امکان کنترل زنگ یا هر دستگاه خارجی دیگر را در اختیار شما قرار میدهد. طبق شکل زیر میتوانید رله ای به این خروجی متصل کنید تا با هر بار زنگ خوردن گوشی فعال شود:
