ﺭﺍﻫﻨﻤﺎﻱ ﻧﺼﺐ ﺗﻘﺴﻴﻢ ﻛﻨﻨﺪﻩ ﺗﺼﻮﻳﺮ 4 ﻛﺎﻧﺎﻟﻪ:

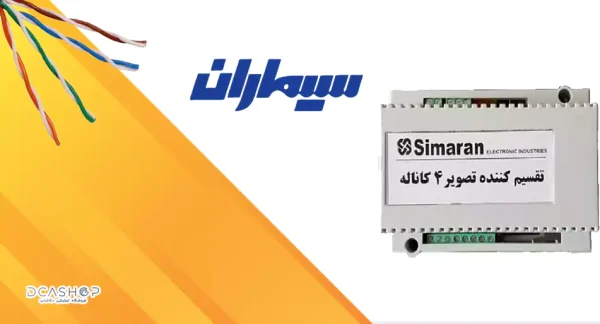

تقسیم کننده تصویر 4 کانال سیماران همانطور که از نامش پیداست،جهت توزیع تصاویر میان آیفون های تصویری ساختمان هایی که تعداد واحد زیادی دارند،مورد استفاده قرار می گیرد.استفاده از تقسیم کننده تصویر 4 کانال سیماران سبب تسهیل در امر سیم کشی و همچنین بهبود کیفیت تصاویر آیفون تصویری در ساختمان های چند رایزری می شود.ارتباط میان پنل و تقسیم کننده تصویر توسط کابل کواکسیل برقرار می شود.در هنگام خرید توجه نمابید که برای راه اندازی در زیر 20 واحد آیفون تصویری سیماران نیاز نداریم و اما برای هر 64 واحد نصب سیستم دربازکن تصویری یک عدد کافی است.
نحوه و روش کارکرد تقسیم کننده 4 کاناله سیماران:
- ﺑﺮﺍﻱ ﺗﻐﺬﻳﻪ ﻭﺭﻭﺩﻱ ﺣﺘﻤﺎً ﺑﺎﻳﺪ ﺍﺯ ﺗﻐﺬﻳﻪ SFF730 ﺍﺳﺘﻔﺎﺩﻩ ﺷﻮﺩ .
- ﺍﺯ V out ﻣﻲ ﺗﻮﺍﻥ ﺑﺮﺍﻱ ﻭﺭﻭﺩﻱ V in ﺗﻘﺴﻴﻢ ﻛﻨﻨﺪﻩ ﺑﻌﺪﻱ ﺍﺳﺘﻔﺎﺩﻩ ﻛﺮﺩ .
- ﺑﻴﻦ ﺗﺮﻣﻴﻨﺎﻝ V out ﻭ G ﺑﺎﻳﺪ ﻳﻚ ﻣﻘﺎﻭﻣﺖ Ω57 ﻗﺮﺍﺭ ﮔﻴﺮﺩ ٬ ﭼﻨﺎﻧﭽﻪ ﺍﺯ ﭼﻨﺪ ﺗﻘﺴﻴﻢ ﻛﻨﻨﺪﻩ ﺍﺳﺘﻔﺎﺩﻩ
- ﻧﻤﻮﺩﻩ ﺍﻳﺪ ﻓﻘﻂ ﺍﻳﻦ ﻣﻘﺎﻭﻣﺖ ﺑﺎﻳﺪ ﺩﺭ ﺁﺧﺮﻳﻦ ﺗﻘﺴﻴﻢ ﻛﻨﻨﺪﻩ ﺑﺎﺷﺪ ﻭ ﺩﺭ ﻗﺒﻠﻲ ﻫﺎ ﺣﺬﻑ ﻣﻲ ﺷﻮﺩ .
- ﺩﺭ ﺻﻮﺭﺕ ﻭﺟﻮﺩ ﺭﺍﻳﺰﺭ ﺳﻮﻡ ﻭ ﭼﻬﺎﺭﻡ ﻣﻲ ﺗﻮﺍﻥ ﺍﺯ ﺧﺮﻭﺟﻴﻬﺎﻱ V3 , V4 ﺗﻘﺴﻴﻢ ﻛﻨﻨﺪﻩ ٬ ﻫﻤﺎﻧﻨﺪV1 ﻭ V2 ﺍﺳﺘﻔﺎﺩﻩ ﻧﻤﻮﺩ .
- ﭼﻨﺎﻧﭽﻪ ﻓﺎﺻﻠﻪ ﺑﻴﻦ ﭘﻨﻞ ﺩﻡ ﺩﺭﺏ ﻭ ﺗﻘﺴﻴﻢ ﻛﻨﻨﺪﻩ ﺗﺼﻮﻳﺮ ﺑﻴﺸﺘﺮ ﺍﺯ 20 ﻣﺘﺮ ﺑﺎﺷﺪ ﺟﻬﺖ ﺍﻧﺘﻘﺎﻝ
- ﺗﺼﻮﻳﺮ ﺑﺎﻳﺪ ﺍﺯ ﻛﺎﺑﻞ ﻛﻮﺍﻛﺴﻴﺎﻝ ﺍﺳﺘﻔﺎﺩﻩ ﻧﻤﻮﺩ ﻛﻪ ﻣﻐﺰﻱ ﺑﻪ V ﻭ ﺷﻴﻠﺪ ﺁﻥ ﺑﻪ G ﻭﺻﻞ ﻣﻲ ﺷﻮﺩ .
- ﺑﺮﺍﻱ ﻫﺮ ﺭﺍﻳﺰﺭ ﺑﺪﻟﻴﻞ ﻧﻮﻳﺰ ﺗﺼﻮﻳﺮ ٬ ﻧﺒﺎﻳﺪ ﺍﺯ 4 ﻭﺍﺣﺪ ﺑﻴﺸﺘﺮ ﺳﻮﺋﻴﭽﺮ ﺗﻚ ﺍﺳﺘﻔﺎﺩﻩ ﻧﻤﻮﺩ.
220,000 تومان
