راهنمای نصب آیفون تصویری سیماران هوشمند (دو پنل)

راهنمای نصب آیفون تصویری سیماران هوشمند (دو پنل)

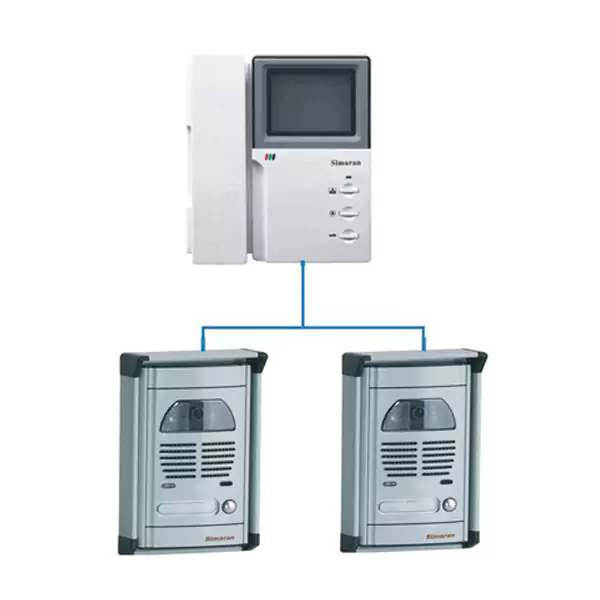

بسیاری از ساختمان ها دارای دو ورودی مجزا هستند و آیفون تصویری سیماران  را انتخاب کرده و می خواهند نصب و مورد استفاده قرار دهند باید این نوشته را بخوانند تا که دو پنل درب ورودي با يك مانیتور تصویری سیماران ارتباط برقرار كند،دو انتخاب وجود دارد که در هنگام خرید آیفون تصویری باید مورد توجه قرار دهید یا از مانيتورهاي دو ورودي سيماران يا از سوئیچر هوشمند دو پنل سیماران بهره بگيريد. در این مقاله میخواهیم به راهنمای نصب آیفون تصویری سیماران هوشمند (دو پنل) بپردازیم.در مانيتورهاي دو ورودي، براي هر پنل بايد سيم كشي مستقلي انجام گيرد اما در سيستمهاي هوشمند ، يك سوئيچرهوشمند، به طور اتوماتيك، گوشي واحدها را به دربي كه مراجعه كننده زنگ آن را زده است متصل ميكند. استفاده ازاين سيتمها باعث سادگي و صرفه جوئي در سيم كشي ميشود. اين سيستمها براي بيش از دو درب نيز موجود است كه بنابر سفارش توليد ميگردند.
نكته مهم:
• اگر به دليل دور بودن دو پنل يا هر دليل ديگري، مجبور به استفاده از تغذيه هاي مجزا براي هر پنل شديد، دقت كنيد كه در نهايت سيم منفي تغذيه ها را به هم متصل كنيد!تا بتوانید تصاویر را بدون نویز مشاهده نمایید.

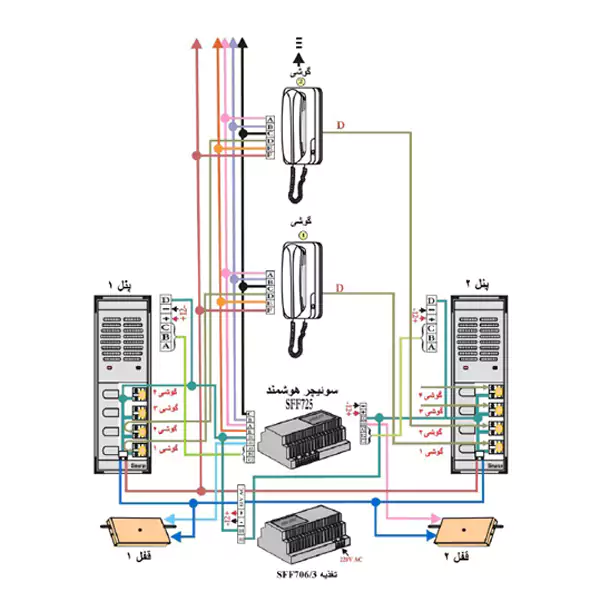

سيم بندي پنل هوشمند صوتي

ارتباط پنل و قفل همان درب را با ،SFF با زنگ زدن مراجعه كننده از هر پنل، سوئيچر هوشمند صوتي مدل 725 گوشي برقرار ميسازد.نيز ورودي پنل دوم هستند كه توسط اين سوئيچر به يك خروجي C و 2 B2 ،A ورودي پنل اول و 2 C و 1 B1 ، A1 جهت گوشيهاي صوتي تبديل ميشوند. تصميم باز كردن درب اول يا دوم توسط متصل كردن خروجي C و B ،A واحد نيز به عهده اين سوئيچر ميباشد.  Lock يا 2 Lock به 1 E مورد استفاده داراي دو صداي زنگ متفاوت است (صداي تن و صداي بوقلموني). با شنيدن نوع SFF706/ تغذيه مدل 3 زنگ، استفاده كننده متوجه ميشود كه گوشي ازكدام پنل زنگ خورده است.

راهنمای نصب آیفون تصویری سیماران هوشمند (دو پنل)

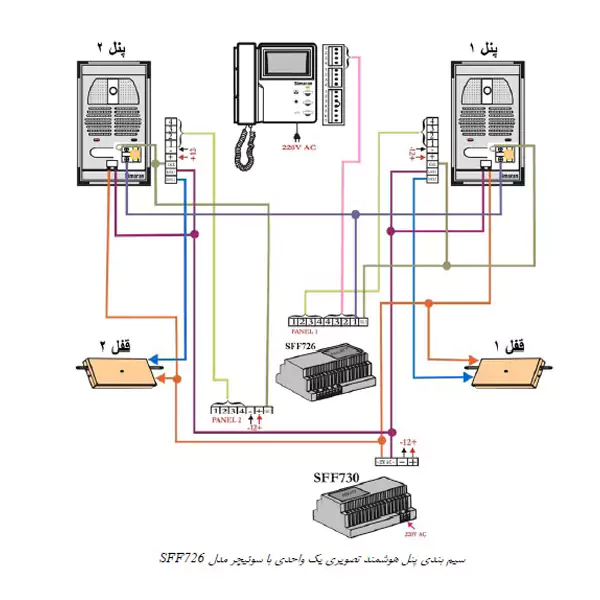

سيم بندي پنل هوشمند تصويري يك واحدي با سوئيچر مدل 726 sff

براي ارتباط صوتي و تصويري يك مانيتور با دو پنل ( يا بيشتر )، در ساختمانهائي كه داراي دو درب مجزا هستند، شما ميتوانيد يا از مانيتورهاي تصوير دو ورودي سيماران ( مانيتورهاي رنگي 5 يا 7 اينچ) استفاده كنيد يا از يك سوئيچر هوشمند بهره بگيريد. ارتباط پنل و قفل همان درب را با ،SFF با زنگ زدن مراجعه كننده از هر پنل، سوئيچر هوشمند تصويري مدل 726 مانيتور برقرار ميسازد.

اين سوئيچر براي هر پنل آیفون تصویری يك ورودي مستقل دارد. مشترك شاسي زنگ پنل اول به ورودي Call و مشترك شاسي زنگ پنل دوم به ورودي Call2  متصل ميشود. با زنگ زدن از هر پنل، ورودي همان پنل توسط سوئيچر به مانيتور متصل ميشود.

توجه:
• حتي الامكان سعي كنيد فاصله هر پنل تا سوئيچر بيشتر از 25 متر نشود.
• اگر براي هر پنل از يك تغذيه مستقل استفاده كرديد، دقت كنيد حتما منفي تغذيه ها به يكديگر متصل شود.

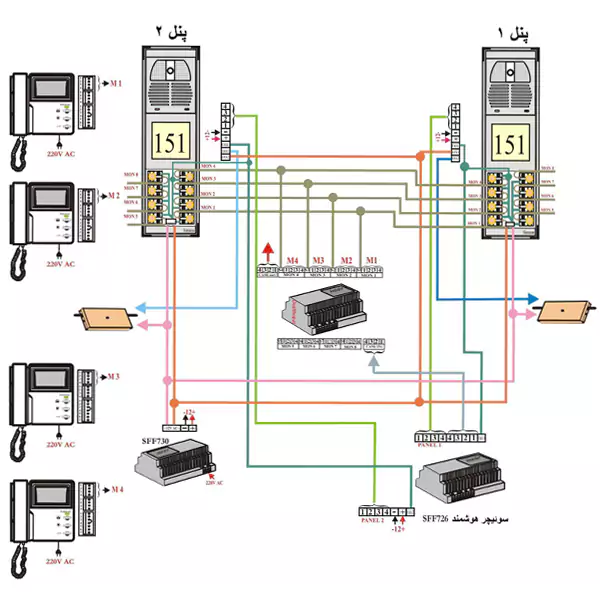

سيم بندي پنل هوشمند تصويري بالاتر از يك واحدي با سوئيچر مدل SFF726:

در مدار قبل، توسط سوئيچر  SFF726  توانستيم دو پنل را به يك پنل عادي تبديل كنيم و از آن براي يك واحد استفاده كنيم. براي يك واحد به بالا نيز، خروجي سوئيچر هوشمند را مانند خروجي پنل در نظر گرفته و مشابه سيستمهاي چند واحدي عادي، سيم بندي را مطابق شكل بعد انجام ميدهيم.

راهنمای نصب آیفون تصویری سیماران هوشمند

سيم بندي پنل هوشمند تصويري با سوئيچر مدل SFF727

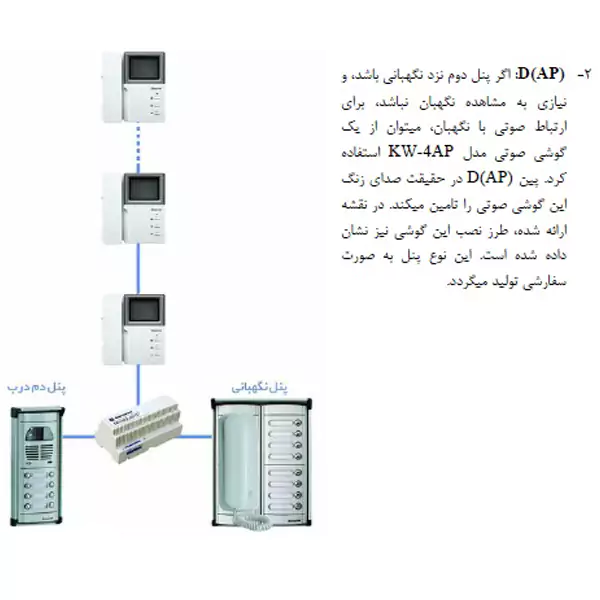

در سيستم هوشمندي كه از سوئيچر SFF727 استفاده ميكند كاربر حق انتخابي ندارد و مانيتور داخلي به پنلي كه آخرين بار از آن زنگ خورده است، متصل باقي ميماند. در مواردي كاربر نياز دارد كه از داخل ساختمان بتواند پنل مورد نظر خود را انتخاب كند. اينكار با استفاده از سوئيچر هوشمندSFF727  ميسر ميشود.

با استفاده از سوئيچر هوشمند مدل SFF727  كه به عنوان سوئيچ پنل اينتركام نگهباني نيز شناخته ميشود، امكان انتخاب پنل با زدن دكمه وسط مانيتور، فراهم ميشود.

سيم بندي اين سيستم مانند مدل SFF726 ميباشد با اين تفاوت كه دو پين اضافه ديگر نيز وجود دارد:

1- :PIN8 مطابق نقشه زير هشتمين پين پشت مانيتورها توسط يك ديود معمولي به هم متصل شده و نهايتا به اين پين سوئيچر بسته ميشود. سيمهاي داراي ديود، به صورت آماده در بسته بندي سوءيچر موجود است.

توجه:
براي كم شدن سيم بندي ها، در اين سوئيچر، از تكرار پين شماره 2 خوداري شده و تنها يك پين براي آن وجود دارد كه اتصالات ديگر رانيز برقرار مينمايد.
