آیفون تصویری سیماران مدل HS-43TK-M100

(دیدگاه 1 کاربر)

ویژگی های اصلی

  • رابط کاربری رابط کاربری : با دسته گوشی / صفحه کلید لمسی / قابلیت باز کردن درب پارکینگ
  • صفحه نمایش صفحه نمایش : 4.3 اینچ LCD رنگی
  • حافظه داخلی حافظه : دارای حافظه داخلی و قابلیت اضافه کردن کارت حافظه خارجی
  • ارتباط داخلی ارتباط داخلی : دارای ارتباط داخلی همه با هم
  • ارتباط داخلی اتصال به دوربین مداربسته : اتصال به دو دوربین مداربسته
  • اتصال به پنل اتصال به پنل : اتصال به دو پنل
  • اطلاعیه لطفا در انتخاب این محصول دقت نمایید. حتما برچسب سریال روی محصول داشته باشد در غیر اینصورت شامل گارانتی نخواهد شد. امکان برگشت کالا در گروه آیفون تصویری با دلیل انصراف از خرید تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
    آماده ارسال
    رنگ‌ها
    گارانتی 30 ماه از تاریخ تولید تحت گارانتی شرکت سیماران
    ارسالارسال همان روز با خرید قبل از ساعت 14
    مشاورهمشاوره خرید و نصب 24 ساعته
    سابقه11 سال سابقه در تجهیزات صنعت و ساختمان

    2,669,000تومان

    نقد و بررسی

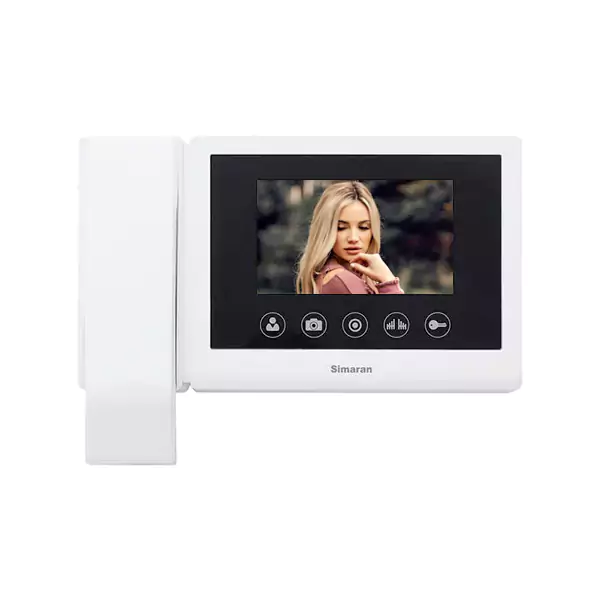

    بررسی اجمالی آیفون تصویری HS-43TK M100

    شرکت سیماران یکی از معتبرترین شرکت های تولید کننده آیفون تصویری ایرانی می باشد که همان طور که می دانید در بسیاری از اماکن کشور محصولات برند سیماران دیده می شود و در حال حاظر توانسته است که بخش زیادی از بازار ایران را به دست بگیرد.تنوع محصولات سیماران یکی از عواملی است که موجب موفقیت این برند شده است. البته از قیمت بسیار مناسب و امکانات فوق العاده ای که در محصولات سیماران مشاهده می شود نمی توان گذشت. آیفون تصویری سیماران مدل HS-43TK-M100 بسیار مشابه مدل آیفون سیماران مدل HS-43TK-M100WIFI است که می تواند به انواع مدل گوشی هوشمند متصل شود و ارتباط پنل تصویری دم درب با تلفن همراه را برقرار نماید.

    می توان گفت آیفون تصویری سیماران با به کارگیری جدیدترین دستاورد های تکنولوژی در محصولات خود توانسته که پا به پای رقبای بین المللی خود نظیر برند مشهور آیفون تصویری سوزوکی اشاره کرد.این امکانات عبارتند از امکان برقراری ارتباط بین واحد ها یا همان قابلیت اینترکام، که این شرکت به استفاده از این تکنولوژی کمبود امکانات خود را بر طرف نموده و با بروزرسانی محصولات خود، به این جایگاه برسد.آیفون تصویری HS-43TK-M100 محصول جدید شرکت سیماران است که این قابلیت در این مانیتور تصویری وجود دارد.

     نام قسمت های آیفون تصویری سیماران مدل HS-43TK-M100

    در این بخش از توضیحات به معرفی تمامی قسمت های این محصول اشاره می کنیم ، عکس به همراه نام آن ها در اختیار شما قرار دارد برای شناخت بیشتر محصول این بخش را مطالعه نمایید.

    نام قطعات آیفون تصویری HS-43TK M100

    1- بلندگو

    2- گوشی

    3- نمایشگر 4.3 اینچ ال ای دی

    4- کلید لمسی مانیتور

    (با زدن این دکمه نمایشگر ال ای دی روشن می شود و شما می توانید تصویر بیرونی را تماشا نمایید و یا به تنظیمات رجوع کنید)

    5- کلید لمسی ضبط به صورت دستی / مراجعه به تصاویر ضبط شده و تنظیمات ضبط تصاویر

    6- کلید ورود به بخش ارتباط داخلی (اینترکام)

    7- کلید لمسی جهت بازکردن انواع جک پارکینگی

    8- درب بازکن

    9- کلید روشن وخاموش (ON & OFF)

    10- کم شدن مقادیر در تنضیمات تصویر

    11- دکمه باز شدن منو

    12- زیاد شدن مقادیر در تنضیمات تصویر

    13- محل قرارگیری کارت حافظه SD CARD

    14- اتصال فیش گوشی

    15- کانکتور 5 تایی اتصال به پنل اول

    16- کانکتور 5 تایی اتصال به پنل دوم

    17- جمپر استفاده از سوئیچر داخلی

    18- کانکتور اتصال به درب دوم یا درب پارکینگ

    19- کانکتور 4 تایی ارتباط داخلی بین واحد ها و نگهبانی

    محتویات بسته آیفون تصویری سیماران مدل HS-43TK-M100

    این محصول دارای محتویات کامل جهت نصب بر روی براکت و دیوار می باشد هر آنچه برای نصب این محصول لازم باشد درون بسته بندی آیفون تصویری سیماران مدل HS-43TK-M100 می باشد به جزئیات متعلقات این محصول در زیر پرداخته شده است .

     محتویات اصلی متشکل است از :

    1-مانیتور

    2- گوشی

    3- براکت

    4- دفترچه راهنما

    متعلقات این محصول متشکل است از :

    1- 1 عدد کانکتور 5 تایی

    2- 2 عدد کانکتور 4 تایی

    3- 3 عدد پیچ استوانه ای 3*7

    4- 1 عدد کانکتور 2 تایی

    5- 2 عدد پیچ دیواری M4

    6- دو عدد رول پلاک

    دستور العمل سیم کشی و نصب دربازکن تصویری سیماران مدل HS-43TK-M100

    شما می توانید محصولات آیفون تصویری سیماران را به تمامی پنل های سیماران وصل کنید ، همچنین می توانید این محصولات را به بعضی از پنل های دیگر هم متصل کنید  . در این بخش آموزش نصب آیفون تصویری سیماران مدل HS-43TK-M100 با پنل فراز سیماران ، پنل فوژان سیماران ، پنل کدینگ سیماران و پنل های دیگر را به شما آموزش می دهیم.

    این محصول دارای 5 رشته سیم می باشد که هر کدام از رنگ هارا در زیر این مطلب توضیح می دهیم :

    سیم قرمز رنگ : این سیم برای صدا می باشد و وظیفه انتقال صدا از پنل به واحد و از بالا به پایین را به عهده دارد

    سیم آبی رنگ : این سیم سیم منفی یا زمین می باشد (GND)

    سیم زرد رنگ : این سیم دارای ولتاژ مثبت می باشد

    سیم سفید رنگ : کاربرد این سیم انتقال تصویر از پنل به آیفون تصویری است

    سیم مشکی رنگ : این سیم وظیفه انتقال زنگ به واحد را برعهده دارد و برای پنل های چهار سیم این سیم را با سیم سفید یکی می کنند و سپس به پنل متصل می کنند .

    نحوه نصب و سیم بندی 1 واحدی آیفون تصویری سیماران مدل HS-43TK-M100 با پنل فراز سیماران :

    دستور العمل سیم کشی و نصب آیفون تصویری سیماران مدل HS-43TK-M100

    شما می توانید این محصول را به 2 پنل وصل کنید و کنترل هر دو را در دست بگیرید ، همچنین می توانید به جای پنل دوم ، دوربین مداربسته را اضافه کنید . نصب پنل اول به این محصول به صورت 5 سیم می باشد و برای نصب پنل دوم یا دوربین مداربسته 4 سیم در نظر گرفته شده است . توجه داشته باشید که ، برای نصب به این صورت آیفون تصویری سیماران تمامی جمپر ها باید سر جای خود بماند .

    نحوه نصب و سیم بندی 1 واحدی آیفون تصویری سیماران مدل HS-43TK-M100 با پنل فوژان سیماران :

    نحوه نصب و سیم بندی 1 واحدی آیفون تصویری سیماران مدل HS-43TK-M100 با پنل فوژان سیماران :

    در این روش از نصب از پنل فوژان استفاده شده است مانند نمونه قبلی این پنل را به ورودی اول آیفون تصویری متصل می کنیم و یک تغزیه سیماران برای پنل در نظر بگیرید .و در این روش هم توجه داشته باشید هر دو جمپر پشت مانیتور سر جای خود باقی بماند .

    نحوه نصب و سیم بندی آیفون تصویری سیماران مدل HS-43TK-M100 با پنل های متفرقه با سوئیچر داخلی :

    در این مدل از نقشه راه اندازی یا از یک مدل سویچر آیفون تصویری سیماران مدل 721 استفاده شده یا از سویچر تخته ای استفاده شده است.نحوه نصب و سیم بندی آیفون تصویری سیماران مدل HS-43TK-M100 با پنل های متفرقه با سوئیچر داخلی

    نصب و راه اندازی آیفون تصویری سیماران مدل HS-43TK-M100

    تا اینجای مطلب از نحوه سیم بندی این محصول با انواع پنل های آیفون تصویری سیماران یا غیره آشنا شده ایم ، در این مطلب طریقه نصب و بستن براکت روی آیفون تصویری سیماران مدل HS-43TK-M100 را آموزش می دهیم .

    این محصول به صورت روکار (بر روی دیوار) نصب می گردد ، اولین گام برای نصب این محصول این است که شما محل تعیین شده برای نصب آیفون تصویری را پیدا کنید و براکت را به طوری که سر قلاب به سمت بالا باشد و سیم ها از وسط آن عبور کند بر روی دیوار قرار دهید و توسط پیچ و رول پلاک این براکت آیفون تصویری سیماران را روی دیوار پیچ کنید ، سپس سیم هایی که از دوار بیرون آمده را به  کانکتور های پشت آیفون تصویری متصل کنید سپس مانیتور را روی براکت سوار کنید تا محکم شود .

    سیم کوشی را وصل کنید تا صدا را از بیرون داشته باشید ، این محصول را در حالت on بگذارید  .

    نصب و راه اندازی آیفون تصویری سیماران مدل HS-43TK-M100

    هشدار ها و احتیاط ها برای آیفون تصویری سیماران مدل HS-43TK-M100

    این محصول حتما توسط تکنسین مجرب انجام پذیرد و حتما به نکات ایمنی و هشدارهای مربوط به این مدل آیفون تصویری توجه نمایید ، در این مطلب به برخی از نکاتی که با ین در حین نصب و استفاده به آن توجه کنید پرداخته ایم.

    هشدار ها و احتیاط ها برای آیفون تصویری سیماران مدل HS-43TK-M100

    1- استفاده نکردن از تغذیه ای که چند مصرف کننده به آن متصل است ، این کار باعث کم شدن طول عمر آیفون تصویری یا جریان کشیدن برق ساختمان میگردد .

    2- طول کابل استفاده شده جهت اتصال برق این دستگاه نباید خیلی بلند باشد و حداکثر از 3 متر بیشتر نباشد .

    3- آیفون تصویری در مجاورت دود و حرارت نباشد چون این عمل باعث شوک الکتریکی درون این محصول می شود .

    4- این محصول را همانند نقشه نصب خود روی براکت نصب کنید و سعی کنید تا فاصله را با دیوار رعایت کنید که باعث داغ شدن محصول نشود .

    مشخصات فنی
    نوع محصول

    آیفون تصویری

    کشور سازنده

    ایران

    برند سازنده

    سیماران

    مدل

    HS-43TK-M100

    صفحه نمایش

    4.3 اینچ

    نوع صفحه کلید

    صفحه کلید لمسی

    گوشی

    دارد

    وضعیت حافظه

    دارای حافظه داخلی

    ارتباط داخلی

    با کلیه واحد ها

    قابلیت اتصال به دوربین مداربسته

    اتصال به یک دوربین مداربسته

    قابلیت اتصال به پنل دوم

    دارد

    فراخوان آسانسور

    ندارد

    باز کردن درب پارکینگ

    دارد

    سیم کشی

    5 سیم

    سازگاری

    سازگار با اکثر آیفون تصویری ایرانی

    مقدار گارانتی

    30 ماه

    انتخاب تعداد واحد

    فقط مانیتور, 1 واحدی کامل (مانیتور+پنل +ترانس), 2 واحدی کامل (مانیتور + پنل + ترانس), 3 واحدی کامل (مانیتور + پنل + ترانس), 4 واحدی کامل (مانیتور + پنل + ترانس), 5 واحدی کامل (مانیتور + پنل + ترانس), 6 واحدی کامل (مانیتور + پنل + ترانس), 7 واحدی کامل (مانیتور + پنل + ترانس), 8 واحدی کامل (مانیتور + پنل + ترانس), 9 واحدی کامل (مانیتور + پنل + ترانس), 10 واحدی کامل (مانیتور + پنل + ترانس), 11 واحدی کامل (مانیتور + پنل + ترانس), 12 واحدی کامل (مانیتور + پنل + ترانس), 13 واحدی کامل (مانیتور + پنل + ترانس), 14واحدی کامل (مانیتور + پنل + ترانس), 15 واحدی کامل (مانیتور + پنل + ترانس), 16 واحدی کامل (مانیتور + پنل + ترانس), 17 واحدی کامل (مانیتور + پنل + ترانس), 18 واحدی کامل (مانیتور + پنل + ترانس), 19 واحدی کامل (مانیتور + پنل + ترانس), 20 واحدی کامل (مانیتور + پنل + ترانس)

    رنگ

    سفید
