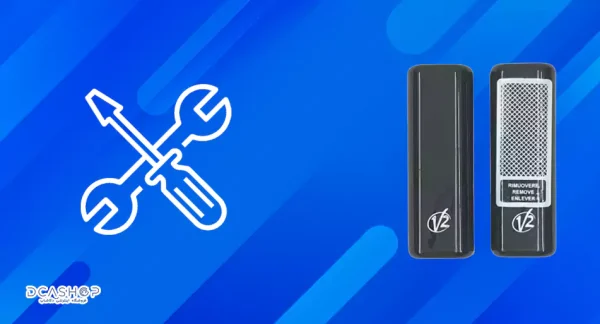

راهنمای گام به گام رفع ایراد چشمی جک پارکینگ

راهنمای گام به گام رفع ایراد چشمی درب پارکینگ

راهنمای گام به گام رفع ایراد چشمی جک پارکینگ

فتوسل (چشمی لادری) جک پارکینگی بر روی تمامی درب های اتوماتیک اعم از جک پارکینگی، جک ریلی درب پارکینگ، کرکره برقی و درب اتوماتیک شیشه ای نصب می گردد که یکی از لوازم ایمنی این سیستم ها به شمار می رود،خوب اگر به هر دلیل این قطعه از دچار مشکل گردد کل سیستم مختل شده، اخطار این مورد بر روی برد جک پارکینگ یا هر مدار دیگر به صورت روشن شدن چراغ ال ای دی و یا درج نام خطا بر روی نمایشگر به کاربران اعلان میگردد و دو راه داریم یا باید این قطعه را از مدار حذف کنیم که در اصطلاح جامپر می گویند و یا اقدام به تعویض چشمی خراب نماییم.البته باید علت خرابی بررسی گردد تا در صورت تعویض دوباره دچار مشکل نگردد.حال در این مقاله ما سعی می کنیم که راهنمای گام به گام رفع ایراد چشمی درب پارکینگ را در مدل های دولنگه و تک لنگه و ریلی بررسی نماییم و راهکار را ارائه دهیم:

6%
3,500,000تومان 3,290,000تومان
6%
امکان تعویض در محل
2,000,000تومان 1,890,000تومان

چگونگی عملکرد چشمی جک پارکینگ

این وسیله ایمنی شامل دو چشمی می باشد که یکی از این ها را به نام RX (فرستنده) و دیگری را TX (گیرنده) می شناسند. هردو عدد چشمی بایستی با یک برق 12 ولتی و یا 24 ولتی آماده به کار گردند و دارای دو رله نرمال باز NO و نرمال بسته NC  هستند که طبق استاندارد های کشور های تولید کننده جک پارکینگی ، باید دو جفت از این فتوسل درب پارکینگ در هر سیستم باید راه اندازی گردد.

اولی در داخل حیاط و قبل از درب پارکینگ (شماره 1 در عکس زیر) و دیگری در بیرون درب پارکینگ در فاصله 30 الی 35 سانتی متری از سطح زمین (شماره 2 در عکس زیر) نصب گردد از چشمی فرستنده یک مادون خطی به چشمی گیرنده فرستاده می شود و تا مادامی که این اشعه توسط افراد و یا ماشین و یا حتی اشیاء قطع نگردد سیستم کار خود را به خوبی انجام می دهد ولی اگر این ارتباط به هر نحوی قطع گردد درب پارکینگ توسط ریموت بسته نمی شود و در مرکز کنترل یک ارور از دو حرف لاتین CH ثبت می گردد.چشمی جک وی تو

دلایل کارنکردن چشمی جک پارکینگ

آب خوردگی :  بیشترین دلایل ثبت شده در اثر ورود آب به یکی از دو جفت فتوسل های نصب شده بر روی سیستم می باشد که سولفاته کرده و از کار می افتد

راهکار:  پس از نصب چشمی باید با چسب آکواریوم دور تا دور آن را آب بندی نمود.

قطعی سیم: ممکن است که در اثر کار کرد و یا دست کاری توسط یک فرد و یا عوامل دیگر یکی از سیم های چشمی (برق و یا پلاتین) از جای خود بیرون آمده و یا قطع شده باشد.

راهکار: بررسی و سرویس کاری جک درب پارکینگ توسط افراد متخصص انجام پذیرد.

کثیف شدن قاب چشمی : اگر روی قاب چشمی خاک بنشیند و یا کثیف باشد چشمی دچار اختلال می گردد.

راهکار: تمیز کردن قاب چشمی توسط یک دستمال نمناک

قرار گرفتن یکی از چشمی ها در زیر نور مستقیم آفتاب نیز عملکرد چشمی را اگر از جنس اصلی نباشد دچار اختلال می کند و در آخر برخورد ماشین ها با یکی از چشمی ها و شکسته شدن آن نیز می تواند از دلایل کار نکردن آن باشد.

اقدامات لازم پس از کار نکردن و رفع ایراد چشمی درب پارکینگ

اگر مطمئن شدید که کارنکردن جک پارکینگ از چشمی ها می باشد بایستی به تعویض آن اقدام نمایید و باید در نظر داشت که فتوسل درب برقی با هم دیگر کمی تفاوت دارند ولی در نحوه عملکرد، یکسان می باشند. حال باید مدار چشمی را از سیستم خارج نماییم که برای این کار باید ابتدا درپوش چشمی ها را باز کرده و طرف RX و یا فرستنده که یک ترمینال 4 ورودی به بالا دارد را پیدا کنیم و به برق ورودی آن کار نداریم و آن دو سیمی که به COM و NO وصل است را باز کرده و به هم وصل کنیم تا موقتا جک پارکینگی به کار خود ادامه دهد.

برای مشاوره تلفنی می توانید با همکاران متخصص ما در فروشگاه بزرگ اینترنتی دکاشاپ تماس بگیرید و یک مدل مناسب چشمی درب پارکینگ سفارش دهید.
