راهنمای نصب پنل کارتخوان آیفون الکتروپیک

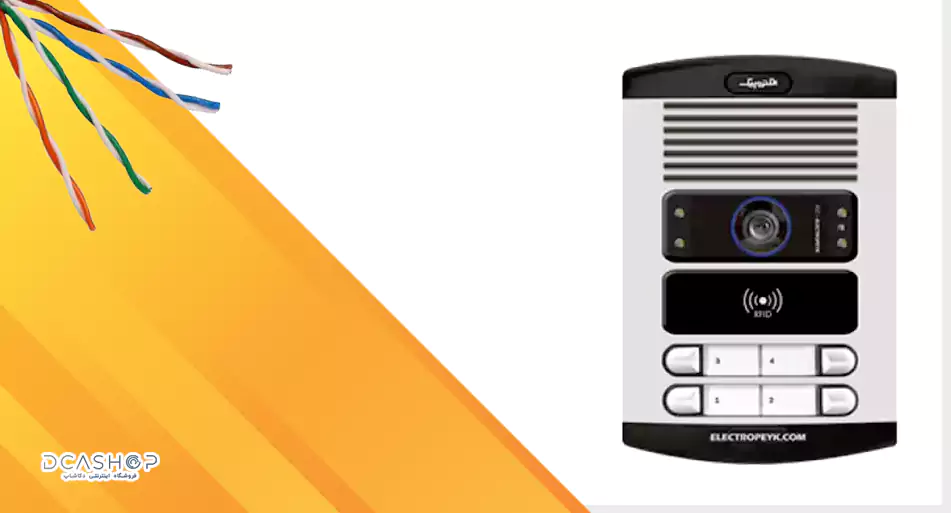

شرکت پیک دارای تنوع بالا در قسمت تولیدات آیفون تصویری ایرانی می باشد و پنل کارتخوان الکتروپیک برای کارایی های خاص تولید و ارائه گردیده است. جهت باز کردن درب ورودی توسط کارت و تگ می توان از این محصول برای ورودی های آپارتمان استفاده نمود و بسیار کارآمد است. طراحی این پنل دقیقا شبیه به پنل ساده 1086 پیک می باشد و با این تغییر که قسمت کارت خوان و یا ریدر آن در زیر قسمت دوربین و بالای قسمت جا اسمی قرار دارد. علامت ار اف ای دی بر روی ماژو.ل قرار دارد. این شرکت برای همه انواع مدل پنل کارتی پیک به تعداد زنگ در داخل آن کارت آیفون تصویری الکتروپیک قرار داده است یعنی در یک پنل تصویری 8 واحدی کارتی الکتروپیک 8 عدد کارت برای هر واحد یک عدد قرار دارد.در ادامه این مقاله میخواهیم به راهنمای نصب پنل کارتخوان آیفون الکتروپیک بپردازیم.
پنل کارتخوان پیک با کدام مانیتور سازگاری دارد:
بایستی توجه داشت که این مدل را با نمونه پنل کدینگ الکتروپیک اشتباه نگیریم و پنل مدل RFID الکتروپیک صرفا با تگ و کارت قابلیت باز نمودن درب ورودی را دارد و با تمام مدل های آیفون تصویری الکتروپیک همخوانی دارد. بجز در مدل های کدینگ که با شماره 193 آغاز می شود. نکته بسیار مهم در استفاده از کارت و تگ مورد نظر است که بایستی با پنل هم خوانی و مچ گردد و نوع آن هم ای ام می باشد.
نحوه نصب و راه اندازی پنل کارتخوان الکتروپیک:
در بسته بندی و کارتن این محصول دو مدل کارت سبز و قرمز قرار داده شده است که هر کدام کارایی مربوط به خود را دارد. پس از نصب پنل کارتخوان آیفون تصویری الکتروپیک توسط تکنسین مربوط جهت راه اندازی سیستم RFID سیم قرمز رنگ خروجی از ماژول را به ترمینال مثبت منبع تغذیه و سیم مشکی را به ترمینال منفی منبع تغذیه متصل می کنیم تا ماژول آماده به کار گردد. نحوه عملکرد بدین گونه است که هنگام قرار گرفتن کارت معرفی شده جلوی ماژول صدای بوق کوتاهی شنیده می شود و قفل برقی مورد نظر و یا قفل زنجیری باز می شود.
نحوه معرفی کارت یا تگ به پنل کارتخوان الکتروپیک
کارت سبز رنگ داخل جعبه پنل را در آورده و در مقابل ماژول پنل قرار می دهیم تا 3 بوق کوتاه را بشنویم. سپس کارت و تگ هایی که قصد معرفی آن ها را داریم به ترتیب جلوی پنل قرار می دهیم تا صدای بوق کوتاه برای هرکدام به صدا در بیاید. این به معنای مچ شدن کارت و تگ با پنل می باشد. پس از اتمام کار کد دهی مجددا کارت سبز را مقابل ماژول قرار داده تا صدای بوق بلند شنیده شود و کار اد کردن کارتها تمام است.
نحوه پاک کردن کارت و تگ در پنل کارتخوان الکتروپیک
برای انجام این کار بایستی کارت قرمز رنگ داخل کارتن پنل الکتروپیک که به عنوان مستر کارت شناخته می شود. و به دلیل انجام کار حذف کارت قرمز می باشد. را گرفته و در مقابل ماژول پنل پیک قرار می دهیم. تا صدای سه بوق کوتاه به گوش برسد حال کارت و یا تگ هایی که قصد حذف داریم. را به ترتیب جلوی پنل قرار داده تا یک صدای بوق به ازای هر کدام بشنویم. در انتها دوباره کارت قرمز را جلوی پنل گرفته تا یک صدای بوق بلند شنیده شود. با این حرکت کار حذف کارت و تگ های مورد نظر پایان یافته است.
نحوه حذف تمامی کارت و تگ ها در پنل کارتخوان الکتروپیک:
ابتدا باید کارت قرمز رنگ را مقابل پنل قرار دهیم تا صدای سه بوق کوتاه بیاید. و سپس کارت سبز را مقابل پنل قرار میدهیم تا صدای بوق بلند شنیده شود . با این کار تمام کارت و تگ مچ شده بر روی پنل کارتخوان حذف می شود.
