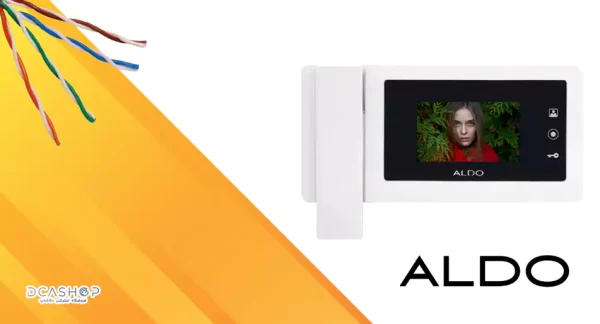

نقشه سیم بندی آیفون تصویری آلدو

راهنمای نصب و سیم کشی و اتصالی آیفون تصویری آلدو:

بسیار باید توجه نمود که خرید هر مدل از آیفون تصویری در کنار نصب آن هر دو از درجه اهمیت بالایی برخوردار است و سهل انگاری در انتخاب نمونه مدل مناسب و چگونگی اجرا ما را دچار مشکلات بعد از خرید و نصب می نماید.پس از انتخاب مدل مناسب از مانیتور داخل واحد آیفون آلدو و تهیه پنل تصویری آلدو به همراه ترانس تغذیه و یک مدل مناسب از قفل برقی باید به بررسی سیم کشی واحد و ساختمان بپردازیم که ببینیم قابلیت اجرا با همان سیم قبلی را دارد و یا باید اقدام به تعویض آن نماییم.

در سری جدید تمام مدل از آیفون تصویری در قسمت مانیتور داخل واحد به جای سوکت قدیمی 4 تایی یک عدد سوکت 5 پین قرار داده شده که باید به درستی سربندی گردد.کابل مورد نیاز حتما از قطر 6./. دهم و فویل دار استفاده گردد.تمام سربندی ها از وارنیش برای اتصال استفاده گردد و از چهار واحد به بالا حتما از سوئیچر استفاده شود.

رنگ بندی سوکت نمایشگر و کاربرد سیم های سوکت:

همان طور که در نوشته زیر می توانید مشاهده نمایید 5 سیم مورد نیاز در راه اندازی به همراه رنگ و کاربرد آن را می توانید مشاهده نمایید.دقت نمایید در صورت قطع بودن هر کدام از این سیم ها مشکلات ذکر شده پیش می آید و نکته بسیار مهم که توجه کافی باید داشته باشیم این است که در دو حالت این ایرادات را باید بررسی نماییم که در یک ساختمان 8 واحدی این مشکل و مورد صرفا برای واحد ما رخ داده یا برای تمام ساکنین تا برآورد درستی از تعمیر را برای آن در نظر بگیریم.برای مثال عملکرد دربازکن و یا قفل برقی که مربوط به سیم آبی می شود اگر در تمام واحدها عمل بازنکردن رخ دهد نمی تواند از سیم باشد و باید ترانس تغذیه ،قفل برقی و پنل تصویری را چک نمود و رفع ایراد کرد.جهت هرگونه اقدام به تعمییر برای پیش نیامدن هزینه های بالا حتما از تکنسین آموزش دیده و یا قسمت خدمات بهره بگیرید.

10 اتصالی که بین سیم ها در درب بازکن تصویری رخ میدهد:

می توانید با استفاده از راهنمای زیر در جهت رفع عیب جزئی سیستم آیفون تصویری آلدو اقدام نمایید و اگر به نتیجه نرسید و مشکلات پیش آمده رفع نشد اقدام به تماس با قسمت خدمات پس از فروش نمایید تا مشکلات مرتفع گردد.تمام موارد از اتصالی رخ داده می تواند در سربندی سیم و کابل آیفون تصویری رخ دهد و اولین جایی که بایستی مراجعه نماییم سربندی پشت مانیتور است که باید سری به آن بزنیم و در درجه دوم سربندی سوئیچرها در باکس تقسیم در داخل پاکرد و یا پارکینگ است و در مرحله آخر اتصالات پنل تصویری پشت درب بررسی گردد.
