منبع تغذیه و ترانس الکتروپیک مدل 1102

بررسی منبع تغذیه و ترانس الکتروپیک مدل 1102:

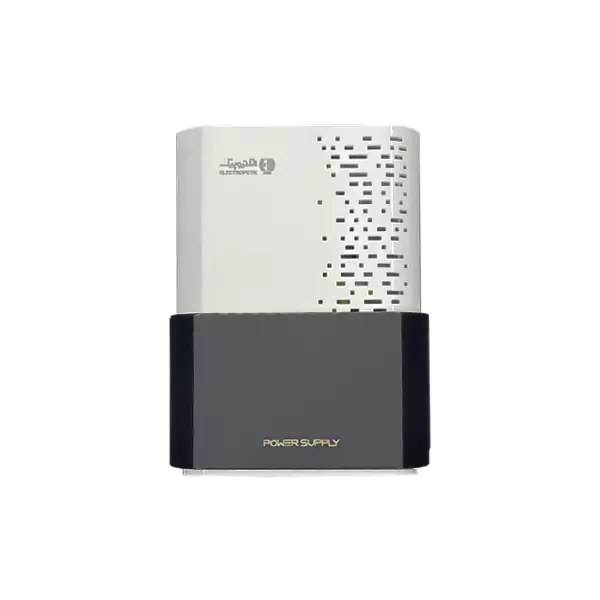

برندپیک اکنون دارای تولیدات بسیار متنوع از دربازکن تصویری الکتروپیک است و تمامی قطعات و محصولات را در شرکت تولید و با برند خود ارائه می دهد.برای نصب و استفاده از تجهیزات آیفون تصویری باید مجموعه کامل از آن را تهیه و سپس کار نصب را انجام داد.یعنی برای یک واحد از ساختمان نیاز به تهیه یک عدد مانیتور صوتی و یا تصویری و یک عدد پنل و همچنین یک قفل بازکن و ترانس هستیم.منبع تغذیه و ترانس الکتروپیک مدل 1102 دارای ولتاژ ورودی AC۲۲۰-۲۵۰ و ولتاژ خروجی ( ۱۵V AC : ۱.۵A) و (۱۲V DC : (۱Aاست و همچنین دارای فیوز محافظ ورودی و دارای ۱ عدد فیوز یدکی می باشد و بسیار سبک و جمع و جور تولید شده و جنس بدنه از پلی کربنات می باشد که برای سربندی سیم از یک قاب کشویی استفاده می شود.از انواع ترانس و تغذیه آیفون تصویری الکتروپیک باید در نزدیک پنل تصویری و صوتی استفاده نمود.

محل نصب منبع تغذیه الکتروپیک 1102:

الف:محل نصب دستگاه باید در جای دور از رطوبت و نور مستقیم آفتاب باشد و محل های پیشنهادی میتواند داخل جعبه کنتور برق و یا جعبه تقسیم مربوط به سیم کشی دستگاه دربازکن باشد.

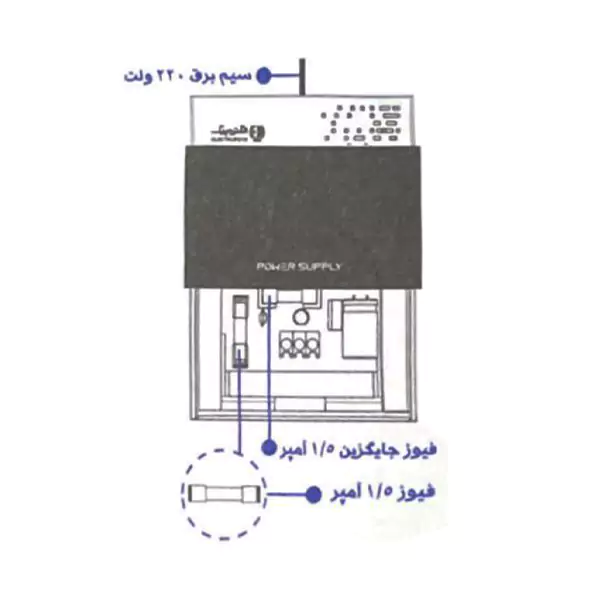

نصب پایه ترانس 1102 الکتروپیک:

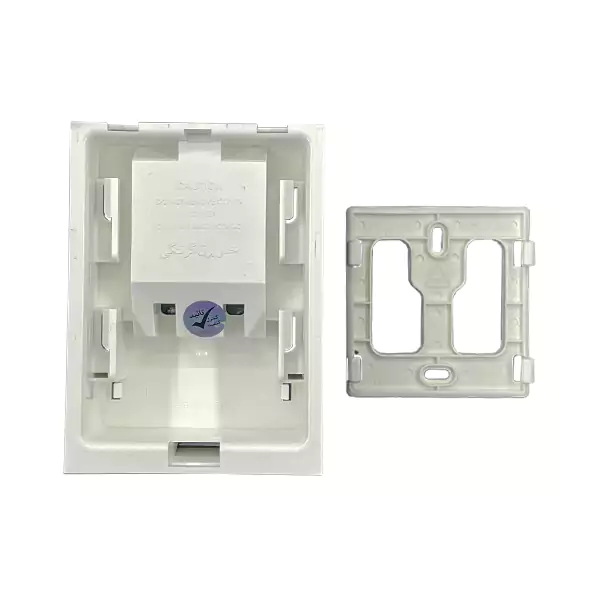

پایه توسط دو عدد پیچ مخصوص که همراه رولپلاک و ترانس در جعبه دستگاه وجود دارد.بر روی محل مورد نظر به صورت عمودی نصب گردد.

(توجه:هنگام نصب پایه حتما جهت فلش به سمت بالا رعایت شود.دلیل سوختن فیوز میتواند بر اثر اتصال کوتاه مدار،اتصال در باکس دم دری و اتصال در سیم کشی باشد.)

هنگام اتصالات به تفاوت محل سیم ورودی برق 220 ولت متناوب و خروجی 12DC/15VAC ولت (سوکت) توجه نمایید.سیم ورودی برق 220 ولت منبع تغذیه،به نحوی قرار گیرد که فشاری روی آن نباشد.

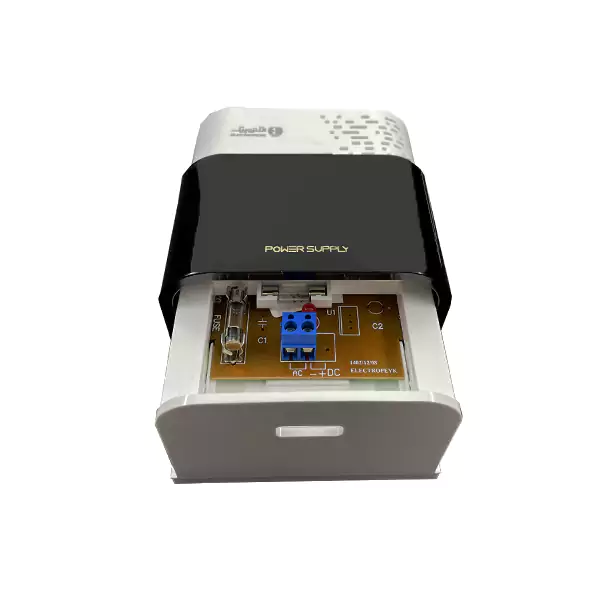

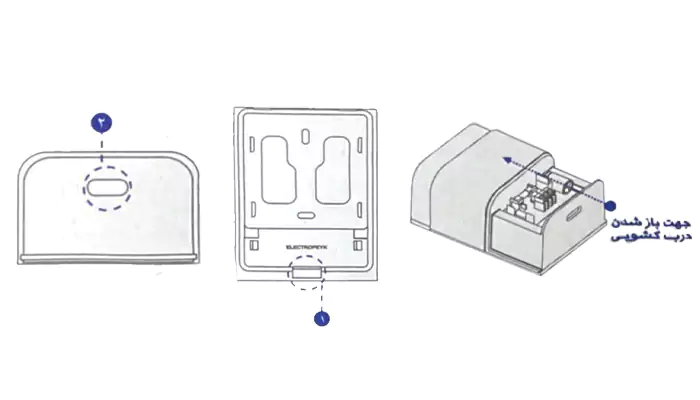

سیم خروجی 12DC/15VAC ولت منبع تغذیه از شکاف زیر کشویی (1) کنار برد الکترونیکی در نظر گرفته شده عبور کند و یا چنانچه محل عبور سیم ها از دیوار با منبع تغذیه منطبق نبود،میتوان از سوراخ بیضی شکل (2)، وجه کناری به راحتی عبور دادقبل از راه اندازی ترانس،از صحت اتصالات در سیم های ورودی و یا خروجی اطمینان حاصل گردد.درصورت سوختن فیوز،فقط از فیوز جایگزین 1/5 آمپر تند سوز استفاده گردد.

(توجه:سیم های خروجی منبع تغذیه توسط پیچ گوشتی مناسب زیر ترمینال بسته شود.)

نکات ایمنی:

1-قبل از اتصال سیم ورودی 220 ولت ترانس به برق شهری ، از قطع بودن برق شهری اطمینان حاصل نمایید.

2-جهت استفاده از گارانتی دستگاه،از بازکردن درب پشت دستگاه جدا خودداری نمایید.

3-دو فاز شدن و بالا رفتن برق شهری و اتصال کوتاه خروجی به هر دلیل شامل گارانتی نمی گردد.
