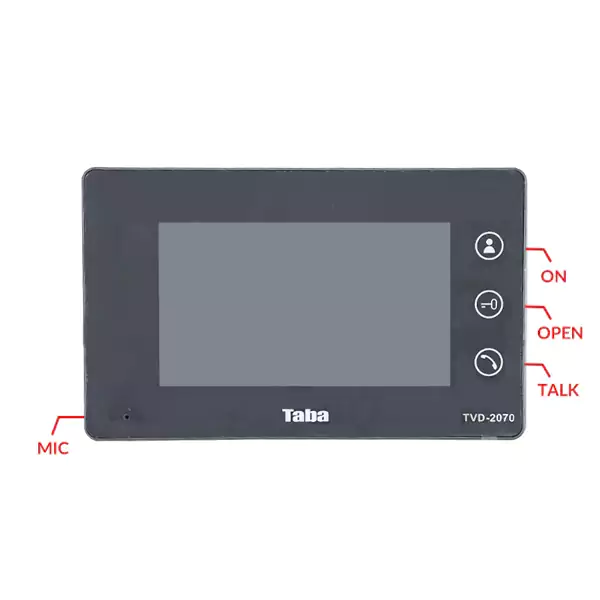

آیفون تصویری تابا 7 اینچ مدل TVD-2070 سری جدید

بررسی اجمالی آیفون تصویری تابا 7 اینچ مدل TVD-2070 سری جدید

شرکت تابا برای تولیدات آیفون تصویری تابا در اندازه نمایشگر 7 و 10 اینچ همیشه سعی در ارائه بهترین ها را دارد و قابلیت هایی را به مانیتورهای 7 اینچ تابا اضافه میکند که کار را برای رقابت سایر تولید کنندگان آیفون تصویری ایرانی با مدل ارائه شده سخت می نماید.آیفون تصویری تابا 7 اینچ مدل TVD-2070 سری جدید بدون دسته گوشی و قابلیت برقراری ارتباط داخلی با مدل های قدیمی را ندارد و باید توجه نمود که در زمان تهیه از یک مدل جدید یا قدیمی تهیه شود.آیفون 2070 تابا از زمان ارائه تا کنون در دو پارت نامبر متفاوت و دو قابلیت متفاوت عرضه گردید،آیفون تابا 2070 با ماژول تلفن کننده و آیفون 2070 تابا بدون ماژول تلفن کننده که فقط تفاوت این دو در اتصال به خط تلفن می باشد.از طریق اتصال کابل RG11 به خط تلفن منزل می توان در صورت نبودن در منزل بر روی شماره تلفن قرار داده شده زنگ بخورد و بتوانیم مکالمه صوتی داشته باشیم و البته باید بدانید که تابا تولید این مدل را متوقف نموده است.اما اولین نمونه آیفون هنذفری تابا با نام 2070 می باشد که دارای دهنی یا دسته گوشی نمی باشد و در هنگام مکالمه اینترکام و یا با افراد مراجعه کننده به منزل صدا در محیط پخش می شود. در رنگ مشکی ارائه گردید و البته با کمی فاصله نمونه بهینه تر شده با نام آیفون 4070 تابا نیز اکنون در دسترس است که البته تفاوت رنگ دارد.

ویژگی و کاربری:

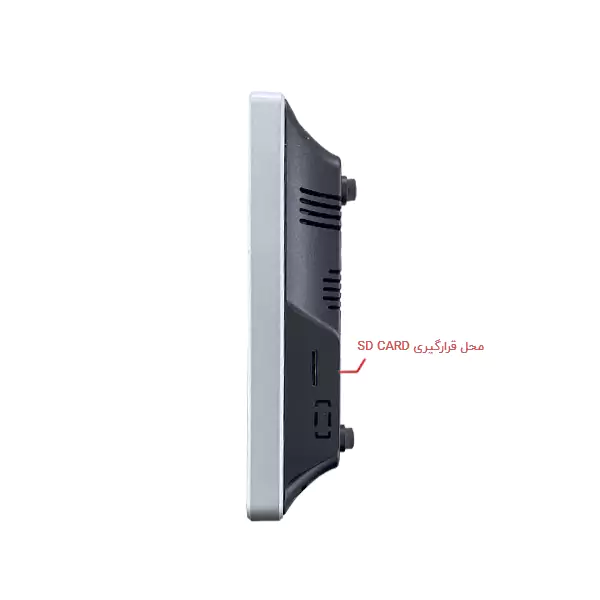

از تولیدات آیفون تصویری ارتباط داخلی دار تابا می باشد و هم از قابلیت حافظه نیز بهره می برد. دارای حافظه داخلی است که تا ظرفیت 200 عکس را ذخیره میکند همچنین برای ذخیره بیشتر تصاویر و عکس ها با استفاده از کارت حافظه خارجی SD کارت این ظرفیت ذخیره سازی را تا 1024 عکس و 256 ویدئو 15 ثانیه ای می توان ارتقاء داد. بعد از پر شدن حافظه مموری می توان اقدام به گذاردن کارت حافظه در سیستم خانگی نموده و تصاویر را آرشیو و یا ادیت کنید و آنها را حذف یا انتقال دهید.توجه نمایید بدون اضافه کردن حافظه خارجی امکان ضبط فیلم وجود ندارد.اینترکام یا ارتباط  داخلی صوتی بین واحدها ویژگی است که از طریق آن واحدهایی که مانیتور تصویری تابا آنها از ویژگی اینترکام پشتیبانی می کند (مانند 3070 تابا یا 1070 تابا و یا 1043 تابا)میتوانند با هم و یا با واحد نگهبانی مکالمه صوتی داشته باشند.

مانيتور TVD-2070 داراى حافظه داخلى باقابليت ذخيره 250 تصوير و قابليت نصب كارت حافظه خارجى جهت ذخيره 152 تصوير و 256 ويدئوى 15 ثانيه اى با صداى مراجعه كننده .قابليت اتصال به 2 نل جلوى درب و 2 دوربين مداربسته. . صفحه نمايشگر از نوع لمسى (Touch Screen)  قابليت باز كردن درب پاركينگ.داراى ارتباط داخلى.قابليت اتصال به دوربين AHD.

(MENU) منوى اصلى مانیتور تصویری 2070 سری جدید تابا:

با لمس صفحه LCD منواصلى مشاهده مى شود. (شامل 10 گزينه درب 1 و 2، مداربسته 1 و 2، تقويم، حافظه، درب پاركينگ، ارتباط داخلى، تنظيمات وخروج)

زمان قطع اتوماتيک تصوير : 2 دقيقه

مشاهده و تماس با مراجعه كننده :
• باشنيدن صداى زنگ، تصوير مراجعه كننده برروى صفحه LCD مشاهده مى گردد.
• جهت بازكردن درب گزينه کلید و جهت مكالمه گزينه را لمس نماييد.

درب ورودی 1 و 2:

پس از لمس گزينه هاى درب 1 يا درب 2، تصوير 3 را مشاهده مى كنيد.براى بازگشت به منوى اصلى گزينه صفحه لمسی را لمس نمایید.

•جهت انتخاب تصوير هر دوربين مى توانيد از گزينه تغيير استفاده نمائيد.
• ازگزينه ضبط جهت گرفتن عكس و يا فيلم به صورت دستى استفاده نمائيد.
• جهت تنظيم روشنايى، رنگ وكنتراست تصوير و ميزان صداى مكالمه، گزينه تنظيمات را لمس نماييد و تنظيمات مربوطه را انجام دهيد.
•با لمس گزينه بزرگنمایی و با انتخاب گزينه هاى + و – مى توانيد تصوير را بزرگنمایی كرده و در جهت افقى و يا عمودى حركت دهيد.
•با لمس گزينه خروج از صفحه خارج شوید.با لمس گزينه مكالمه، تماس صوتى شروع مى شود.
•با لمس گزينه بازكردن، درب را بازنمائيد.

توجه: زمان نوار ابزار درپايين صفحه 10 ثانيه ميباشد، پس از آن نوار ابزار از روى صفحه پاک شده وبا لمس مجدد صفحه LCD، نمايان مى شود.

دوربین مداربسته 1 و 2 (CCTV 1 & 2):

زمانى كه گزينه مداربسته 1 و يا مداربسته 2 را لمس نمائيد تصوير 6 را مشاهده مى كنيدبراى بازگشت به منوى اصلى گزينه صفحه اصلى را لمس نمائيد .جهت انتخاب تصوير هر دوربين مى توانيد از گزينه تغيير استفاده نمائيد.از گزينه ضبط جهت گرفتن عكس و يا فيلم به صورت دستى استفاده نمائيد.جهت تنظيم روشنايى، رنگ وكنتراست تصوير، گزينه تنظيمات را لمس نماييد و تنظيمات مربوطه را انجام دهيد.با لمس گزينه بزرگنمايى مى توانيد تصوير را بزرگنمایی كرده و درجهت افقى و يا عمودى حركت دهيدبا لمس گزينه خروج از صفحه خارج شوید.

تقویم (CALENDAR):

طبق تصوير شماره 2 جهت تنظيم تاريخ وساعت گزينه تقويم را لمس كنيد.دراين قسمت مى توانيد تاريخ ( سال، ماه، روز ) و زمان ( ساعت، دقيقه ) را تنظیم نمائيد.همجنين در صورتيكه گزينه نمايش ساعت را انتخاب كنيد، ساعت برروى صفحه، نمايش داده مى شود.
با لمس گزينه رنگ ساعت، مى توانيد ساعت رابه رنگ سفيد يا مشكى تغييردهيد.در قسمت تقويم با انتخاب گزينه شمسى تاريخ به صورت شمسى و با انتخاب گزينه ميلادى تاريخ به صورت ميلادى نمايش داده مى شود.

حافظه (MEMORY):

با لمس گزينه حافظه وارد قسمت حافظه مانیتور 2070 تابا مى شويد .دراين قسمت مى توانيد عكس هاو فيلم هاى ذخيره شده رابا استفاده از فلش هاى 2 و 1 مشاهده نمائيد و همجنين مى توانيد با لمس گزينه حذف، عكس ها و فيلم ها را پاک كنيد.چنانجه عكس يا فيلمى در حافظه، مشاهده نشده باشد، نشانگرى بالاى آيكن حافظه نمايان مى شود .

درب پاركينگ (GATE):

طبق تصوير شماره 2 بالمس گزينه درب پاركينگ در منوى اصلى، مى توانيد انواع مختلف از جک درب پاركينگ را در صورت اتصال به پنل دم درب تابا فرمان بازشو دهید.

ارتباط داخلی (INTERCOM):

براى برقرارى ارتباط گزينه ارتباط داخلی را لمس نماييد.جهت تماس با نگهبانی گزينه نگهبانی را لمس نماييد تا ارتباط برقرار شود.
• جهت تماس با واحد ديگر، ابتدا آدرس مورد نظر را وارد نموده و گزينه ارتباط داخلی را لمس نمایید.جهت وارد كردن آدرس، كادر آدرس داخل را لمس كرده تا فلش Xسمت راست كادر مورد نظر نمايان شود، كدا #141* را وارد كرده و گزينه تاييد را لمس نماييد، سپس اعداد بين 256-001  را انتخاب نماييد و مجدد گزينه تاييد را لمس نماييد.
• براى تعيين واحد نگهبانى در قسمت آدرس داخلى، پس از وارد كردن #141* كد #1*را وارد كنيد.
• حداكثر مدت زمان مكالمه بين دو واحد 3 دقيقه مى باشد.

تنظيمات (SETTING) :

براى بازگشت به منوى اصلى، گزينه صفحه اصلى را لمس نمائيد.

زبان (LANGUAGE) :
با لمس گزينه زبان ميتوانيد منوى مانيتور را به صورت انگليسى و يا فارسى تغيير دهيد.

زنگ (BELL):
دراين قسمت مى توانيد ملودى زنگ درب 1 يا 2 را انتخاب نموده و با استفاده از + و – صداى زنگ را زياد و يا كم نماييد

ضبط (REC):

با انتخاب گزينه ضبط اتوماتيک میتوانید عكس بردارى و با فيلمبردارى را بطور اتوماتيک انجام دهيد.

توجه : در صورت عدم وجود كارت حافظه دستگاه قادر به ذخيره فيلم نخواهد بود و جمله «لطفا كارت
حافظه را براى ضبط فيلم وارد كنيد» در تصوير نمايان مى شود.

فرمت كارت حافظه (FORMAT SD) :
با انتخاب گزينه فرمت كارت حافظه، SD CARD فرمت مى شود.
توجه : درصورت ERROR دادن RAM، كارت SD رافرمت كنيد.
ترجيحا از SD CARD كلاس 10 استفاده شود.

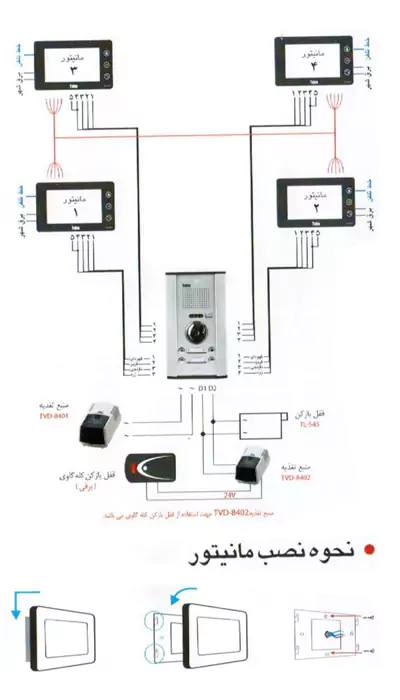

نحوه نصب تابا 2070 با سوئیچر(سيم كشى)

•سيم كش دربازكن تصويرى با استفاده از سوئيجر داخل مانيتور.
•نحوه سيم كش جهت ارتباط داخلى.
•نحوه سيم كشى جهت دوربين مدار بسته (CCTV Camera).
•نحوه سيم كشى جهت درب پاركينگ.
• براى سيم كشى تصوير AHD، تا 50 متر الزاماً ازسيم 0.6 فويل دار 0 وتا 100 متراز سيم 0.8 فويل دار وبراى مترازهاى بالاتراز 100 متر براى سيم تصوير، بايد از سيم كواكسيال استفاده كنيد.
•بعد از تعويض دوربين به AHD، مانيتوررا يكبار خاموش و روشن نماييد.

نحوه نصب محصول آیفون 2070 تابا  (سيم كشى)

•سيم كش دربازكن تصويرى با استفاده از سوئيجر داخل ينل براى ساختمان هايى كه ازهر واحد 4 رشته سيم مجزا به ينل جلوى درب كشيده شده است براى ساختمان هاى بيش از 8 واحد الزاماً از اين روش براى سيم كشى استفاده شود.

•نحوه سيم كش جهت ارتباط داخلى.
•نحوه سيم كشى جهت دوربين مدار بسته (CCTV Camera).
•نحوه سيم كشى جهت درب پاركينگ.
• براى سيم كشى تصوير AHD، تا 50 متر الزاماً ازسيم 0.6 فويل دار 0 وتا 100 متراز سيم 0.8 فويل دار وبراى مترازهاى بالاتراز 100 متر براى سيم تصوير، بايد از سيم كواكسيال استفاده كنيد.
•بعد از تعويض دوربين به AHD، مانيتوررا يكبار خاموش و روشن نماييد.
