مدار جک تابا 24 ولت DC

بررسی اجمالی مدار جک تابا 24 ولت DC:

برند تابا در قسمت تولید و ارائه جک پارکینگی توانسته بسیار موفق عمل نماید و تا کنون دو مدل 24 ولت و 220 ولت از این محصول را به بازار ارائه نماید.هر دو مدل از این محصول دارای مکانیزم ماردونی است بدین معنی که به صورت شفت و تلسکوپی نمی باشد.برای هر دو مدل محصول از دو مدار جداگانه استفاده شده است و مدار جک تابا 24 ولت DC فقط در محصول جک تابا مدل TSG-9011 قرار داده شده است که دارای باکس و محفظه پلاستیکی می باشد که می توان از طریق یک شیشه شفاف بر روس درب تابلو ارورهای آن را مشاهده نمود.بر روی مدار یک گیرنده قرار دارد که می توان ریموت جک تابا را بر روی آن مچ نمود.البته می توان در صورت تمایل از انواع دیگر مدار جک پارکینگ که در فروشگاه دکاشاپ موجود است نیز تهیه و نصب نمود و برای مثال مدار 24 ولت رامونا بسیار مناسب این کار است.

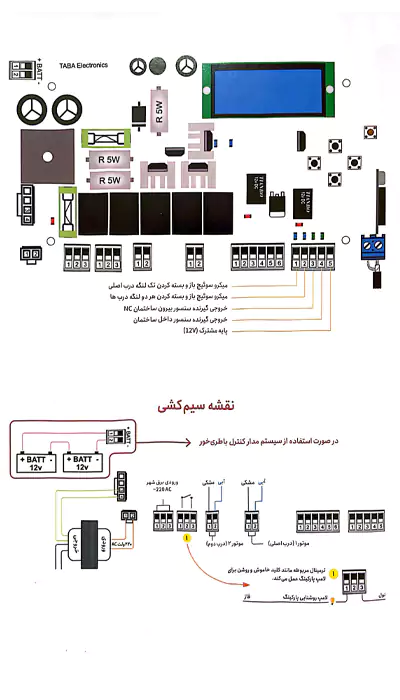

نقشه سیم کشی مدار جک تابا 9011 با باطری:

یکی از برتری های این مدل از مدار جک پارکینگ توانایی انجام عملیات باز و بسته شدن با استفاده از باطری است.سوکت نصب باطری در این مدار وجود دارد و با استفاده از دو عدد باطری 12 ولتی 4.5 آمپر می توان به کارکرد این مدل اطمینان حاصل نمود.

کاربرد و اطلاعات فنی:

اولین نکته مورد توجه قابلیت برقراری برق اضطراری می باشد که به وسیله دو عدد باطری 12 ولت 4.5 آمپر قابل اجرا است.می توانید ورودی برق اضطراری را در گوشه سمت چپ دستگاه ملاحظه نمایید و به صورت صحیح سیم مثبت و منفی را به آن متصل کنید.نکته دوم و بسیار جالب داشتن برنامه ریزی از طریق یک نمایشگر بزرگ 2.5 اینچی و 5 دکمه می باشد که به صورت زبان فارسی همه مراحل قابل اجرا می باشد.یعنی ست کردن ریموت جک تابا و برنامه دهی به جک ها به سادگی و گشتن در زیر منوی برنامه قابل مشاهده و اجرا است.خروجی قفل برقی و چشمی بین درب و فلاشر را می توان مشاهده نمود و بسیاری از برنامه های کاربردی را تنظیم نمود.در کنار این برد کنترل تابا یک ترانس سیم پیچ مس قرار دارد که برق ورودی آن 220 ولت و خروجی 24 ولت دارد.
