پنل تصویری رنگی تابا HD سپهر مدل TVP-1840

بررسی پنل تصویری رنگی تابا HD سپهر مدل TVP-1840:

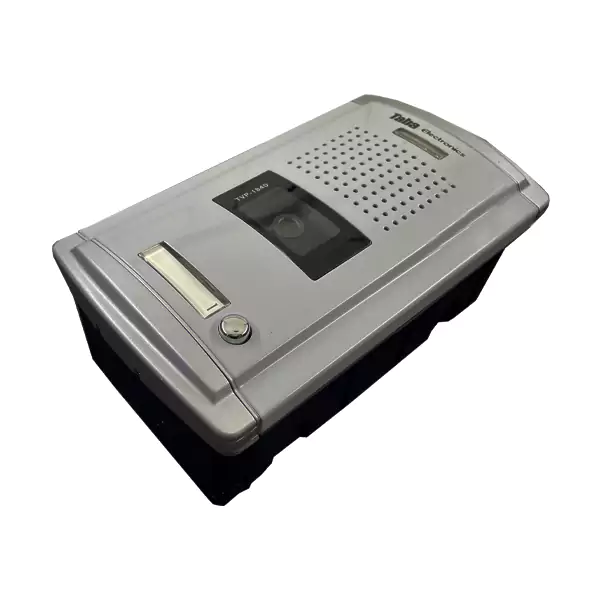

شرکت تابا در ارائه محصولات با کیفیت و بادوام در زمینه دربازکن تصویری دارای اعتبار و پیشینه درخشان است و از این رو در ارائه و استفاده از تکنولوژی های هوشمند همیشه پیش تاز بوده و مانند بسیاری از شرکت های فعال در زمینه تولید دربازکن تصویری به صورت تک محصول و آهسته آهسته به روز رسانی را انجام نمی دهد و برای مثال اکنون تمام مدل پنل تصویری تابا مجهز به دوربین پنل دو گانه آنالوگ و HD گردیده اند و برای مدل های قدیمی مانیتور تصویری تابا از نوع آنالوگ و برای انواع مدل مانیتور جدید تابا می توان از نوع اچ دی استفاده نمود. این پنل از آیفون تصویری تابا  دارای دوربین رنگی و چرخشی با کیفیت اچ دی است و جهت روشنایی دید در شب یک مجموع ال ای دی 4 عددی در قسمت بالای پنل قرار دارد تا زمانی که گیرنده نور کنار دوربین (سنسور PIR ) فرمان روشن شدن ال ای دی را بدهد،قسمت دوربین و سنسور دید در شب پنل تصویری رنگی HD سپهر تابا مدل TVP-1840 در یک مکان مستطیل شکل با شیشه محافظ قرار دارد که می تواند زاویه 75 درجه از فضای بیرونی را نمایش دهد و چرخش دوربین 46 درجه افقی و 16 درجه عمودی در حین نصب امکان پذیر است.

در صورت استفاده از مانیتورهای قدیمی جامپر روی برد دوربین پنل تابا برداشته شود.

ویژگی‌های اصلی پنل تابا الکترونیک سپهر مدل HD:

• بدنه مقاوم آلومینیومی با پوشش پلاستیکی در برابر شرایط جوی
• دوربین رنگی 1.3″ CMOS با زاویه دید 75 درجه و قابلیت چرخش افقی/عمودی در جهت تنظیم تصویر
• نور پس‌زمینه کلیدها جهت خواندن شماره واحدها در شب
• سازگار با مانیتورهای دو سیم تابا و منبع تغذیه استاندارد
• سیستم پردازش تصویر PAL – خروجی تصویر 1V p-p
• مناسب برای ساختمان‌های کم‌واحد تا چند‌واحد با استفاده از سوئیچر
• گارانتی و خدمات پس از فروش رسمی تابا الکترونیک

محتویات داخل جعبه پنل دربازکن HD تابا مدل سپهر:

پنل آیفون تصویری HD تابا مدل TVP-1840 شامل موارد زیر میباشد:

• کانکتور 4 پین به تعداد طبقات
• کانکتور 2 پین قفل و تغذیه
• دفترچه راهنما
• وارنیش 4 تایی به تعداد طبقات
• لیبل شماره سریال

تفاوت سیستم‌های آنالوگ و HD در آیفون‌های تصویری:

سیستم‌های آنالوگ تصاویر را با وضوح پایین و کیفیت استاندارد قدیمی منتقل می‌کنند، معمولاً 480p یا کمتر، و در فواصل طولانی دچار نویز و افت کیفیت می‌شوند. در مقابل، سیستم‌های HD مانند پنل TVP‑1840 تصاویر را با وضوح بالا (720p یا 1080p) و رنگ واقعی ارائه می‌دهند، جزئیات چهره و محیط را به شکل واضح‌تر نمایش می‌دهند و نویز در خطوط طولانی کاهش یافته است. علاوه بر کیفیت تصویر، HD توانایی انتقال بهتر صدا و هماهنگی سریع‌تر با قفل‌های برقی و مانیتورهای مدرن را نیز دارد، در حالی که آنالوگ معمولاً محدود به امکانات پایه‌ای است. شما میتوانید با خیال راحت از این مدل آیفون تصویری ایرانی با کیفیت HD بهرمند شوید.

گام‌های ابتدایی نصب پنل HD سپهر:

الف) آماده‌سازی محل نصب پنل

• انتخاب ارتفاع مناسب برای پنل (معمولاً حدود 1.4 تا 1.6 متر از سطح زمین برای دید مناسب دوربین).
• جاگذاری پشت پنل: محل را سوراخ کنید، جعبه توکار یا رول تکمه برای نگه‌داشتن پنل قرار دهید.
• قرار دادن پنل در قاب نصب و فیکس کردن آن با پیچ و رولپلاک

ب) نحوه سیم کشی و نصب پنل سپر HD تابا:

در سیم‌کشی 5 سیم، هر رشته عملکرد مشخصی دارد: یک سیم برای تصویر (Video)، یک سیم برای صدا (Audio)، دو سیم برای تغذیه مثبت و منفی پنل و مانیتور، و یک سیم برای زنگ یا فرمان دربازکن. این سیم‌ها باید به صورت مستقیم و بدون اتصال کوتاه کشیده شوند و ترمینال‌ها روی پنل و مانیتور به درستی مطابق برچسب رنگ یا شماره سیم‌ها وصل شوند.

نصب فیزیکی پنل

پس از آماده‌سازی محل، پنل را با پیچ و رول‌پلاک محکم نصب کنید. کابل‌ها را از پشت پنل به ترمینال‌ها وصل کنید و اطمینان حاصل کنید که هیچ سیمی فشار یا خم شدید نداشته باشد. کابل‌ها باید به گونه‌ای مرتب شوند که در طول زمان دچار قطعی یا افت کیفیت نشوند.

اتصال به ترانس و قفل دربازکن

سیم‌های تغذیه مثبت و منفی به ترانس متصل می‌شوند تا برق مورد نیاز پنل و مانیتور تأمین شود. سیم مربوط به دربازکن برقی نیز باید به ترمینال مخصوص پنل یا ترانس متصل شود تا با فشردن دکمه روی مانیتور، قفل به درستی عمل کند. در صورت استفاده از قفل 24 ولت، مطمئن شوید ترانس توان کافی برای همزمان تغذیه پنل و قفل را دارد.

تست و راه‌اندازی

پس از اتصال سیم‌ها، برق اصلی را وصل کرده و عملکرد پنل و مانیتور را تست کنید. ابتدا شاسی زنگ پنل را فشار دهید تا مطمئن شوید مانیتور زنگ می‌خورد و تصویر نمایش داده می‌شود، سپس مکالمه صوتی را بررسی کرده و در نهایت عملکرد قفل دربازکن را آزمایش کنید.

نکات ایمنی و توصیه‌ها

برق‌کشی اصلی باید توسط برقکار متخصص انجام شود و از کابل مسی استاندارد برای اتصال پنل به مانیتور و ترانس استفاده گردد. اطمینان حاصل کنید که سیم‌ها به صورت ایمن نصب شده و هیچ تماس کوتاه یا رطوبتی وجود نداشته باشد. در ساختمان‌های چند واحده، برای اضافه کردن امکانات اضافی مانند ارتباط داخلی یا چند مانیتور، ممکن است نیاز به سوئیچر یا دیکودر باشد.

جمع‌بندی سیستم سیم‌کشی 5 سیم

سیم‌کشی 5 سیم نسبت به سیستم دو سیم پیچیدگی بیشتری دارد، اما امکان نصب همه امکانات استاندارد و توسعه در آینده را فراهم می‌کند. رعایت استانداردهای رنگ‌بندی و اتصال صحیح سیم‌ها کیفیت تصویر و صدا را تضمین کرده و از خرابی تجهیزات جلوگیری می‌کند.
