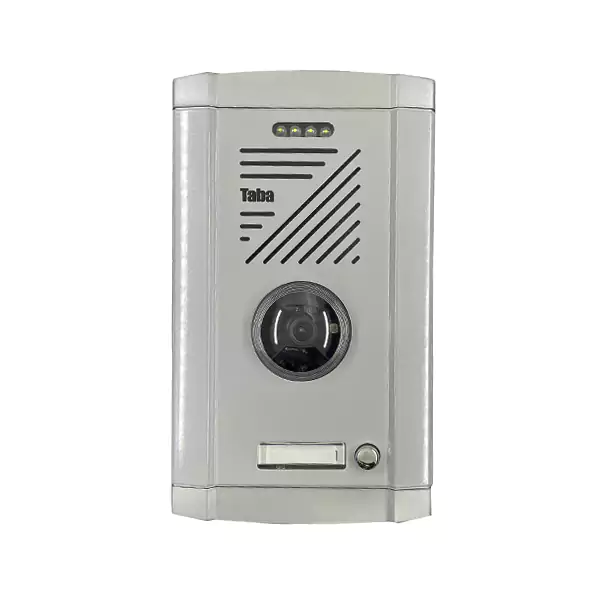

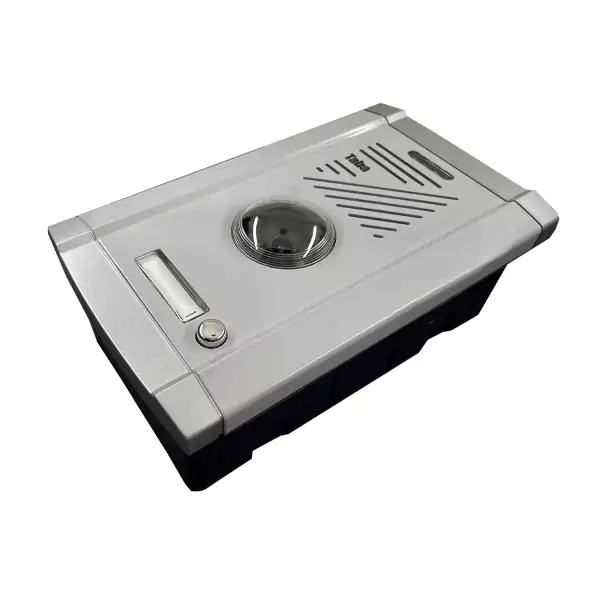

پنل تصویری رنگی تابا ثمین HD مدل TVP-1820

بررسی پنل تصویری رنگی تابا ثمین HD مدل TVP-1820:

سبد محصولات دربازکن تصویری تابا همیشه برای انواع سلیقه ها قابلیت انتخاب محصولات متنوع و مختلف از نظر اقتصادی و ظاهری و فنی را داشته است و این برند در ارئه انواع آیفون تصویری یک نمونه اقتصادی و خوش قیمت ارائه نموده که با نام پنل تصویری تابا ثمین می شناسیم و تا مدل 8 واحدی نیز فقط ارائه شده است و برای تعداد واحد بالاتر باید از نمونه و مدل پنل تصویری سهند تابا و یا پنل تصویری سپهر تابا استفاده نماییم. پنل تصویری رنگی تابا ثمین HD مدل TVP-1820 از جنس بدنه پلاستیک و بسیار سبک است و از یک واحد تا 8 واحد در دسترس می باشد و کاربری دوگانه دارد که با استفاده از یک جامپر که در پشت دوربین پنل قرار دارد می توان آن را مناسب پروژه استفاده نمود که درحالت آنالوگ باشد و یا در حالت HD تصویر رائه دهد.

راهنمای گام به گام نصب پنل تصویری TVP-1820:

بخش 1: پیش از نصب (بررسی و ایمنی):

• ایمنی: برق اصلی ورودی به سیستم آیفون را قطع کنید. این کار برای جلوگیری از برق‌گرفتگی حیاتی است.
• تجهیزات مورد نیاز: پیچ‌ گوشتی چهارسو و دوسو، سیم‌ چین، فازمتر، چسب برق، دریل (در صورت نیاز به سوراخ‌کاری)، و دفترچه راهنمای دستگاه.
• بررسی محتویات: اطمینان حاصل کنید که تمام قطعات (شاسی، پیچ‌ها، واشر، و خود پنل) در جعبه موجود است.

پخش دو: روش نصب پنل درب بازکن HD

با حرکت دادن کشویی پنل در جهت بالا و پایین ، پیچ های پنل را از کاسه باز نمایید.

با حرکت دادن پنل روی ریل های تعبیه شده ، پنل از کاسه فاصله می گیرد.با چرخاندن پنل حول محور نشان داده شده دسترسی به قسمت داخل جهت نصب امکان پذیر میشود.

• در این حالت پیچ های شماره A و B را باز نمونده تا کاسه از پنل جدا شود.
• در صورتیکه نیاز باشد پنل به سمت چپ باز شود ، میتوان با باز نمودن پیچ های شماره C و D ، اهرم لولا را در سمت مخالف مجددا نصب نمود.

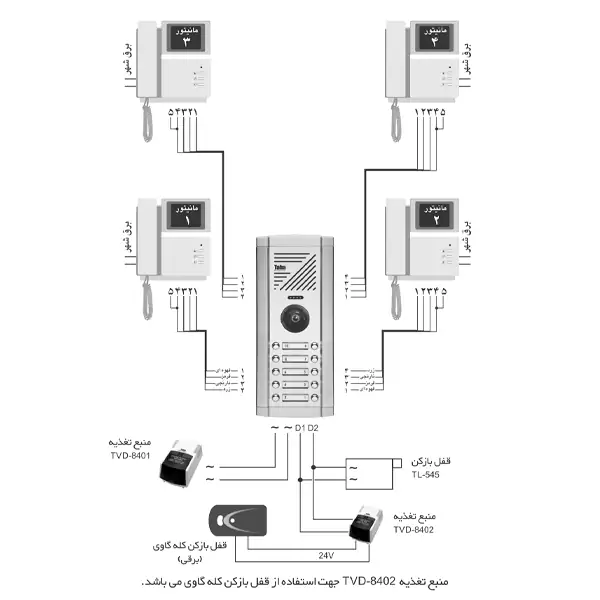

پخش سوم : نحوه سیم کشی پنل HD TVP-1820:

سیم کشی این مدل دربازکن تصویری ایرانی با استفاده از سوئیچر داخل پنل برای ساختمان هایی که از هر واحد 4 رشته سیم مجزا به پنل جلوی درب کشیده شده است.

• برای ساختمان های پیش از 8 واحد ، الزاما از این روش برای سیم کشی استفاده شود.
• بعد از تعویض دوربین به HD ، مانیتور را یکبار خاموش و روشن نمایید.

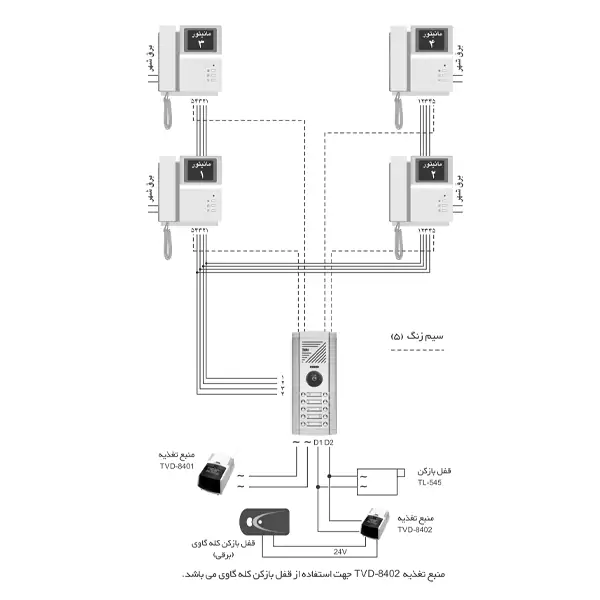

سیم کشی دربازکن تصویری با استفاده از سوئیچر داخل پنل HD 1820 تابا:

بعد از تعویض دوربین به HD ، مانیتور را یکبار خاموش و روشن نمایید.

سیم کشی پنل آیفون تصویری برند تابا TVP-1820 مدل HD با استفاده از سوئیچر بیرونی:

برای ساختمانهای پیش از 6 واحد،الزاما از این روش برای سیم کشی استفاده شود.بعد از تعویض دوربین به HD ، مانیتور را یکبار خاموش و روشن نمایید.

جدول زیر ، ابعاد حفره مورد نیاز طبقات مختلف را در داخل دیوار جهت نصب کاسه نشان میدهد.
