دیکودر آیفون تصویری سیماران HD سری D

بررسی دیکودر آیفون تصویری سیماران سری HD:

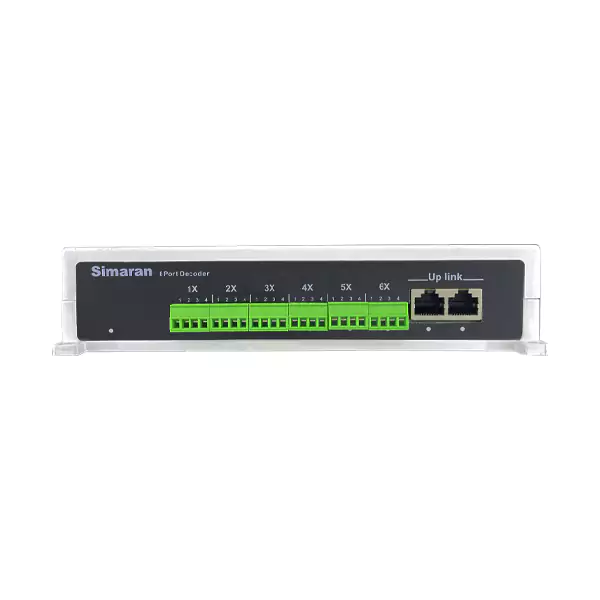

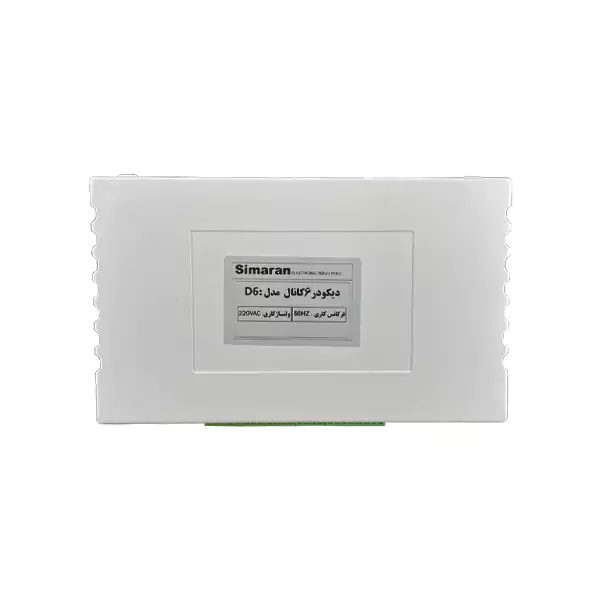

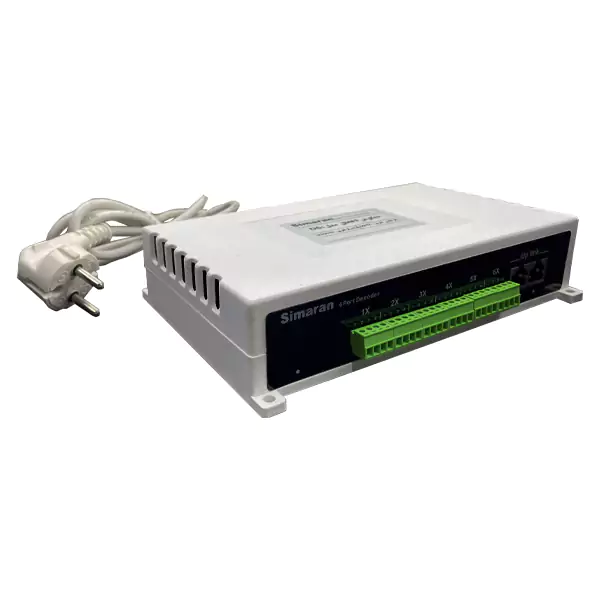

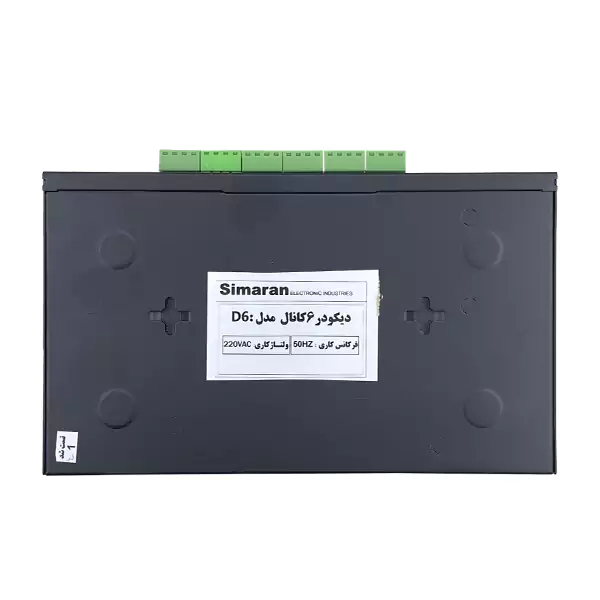

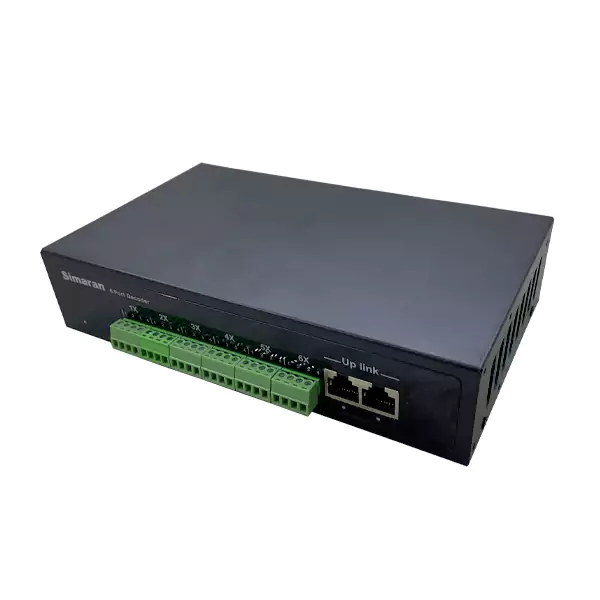

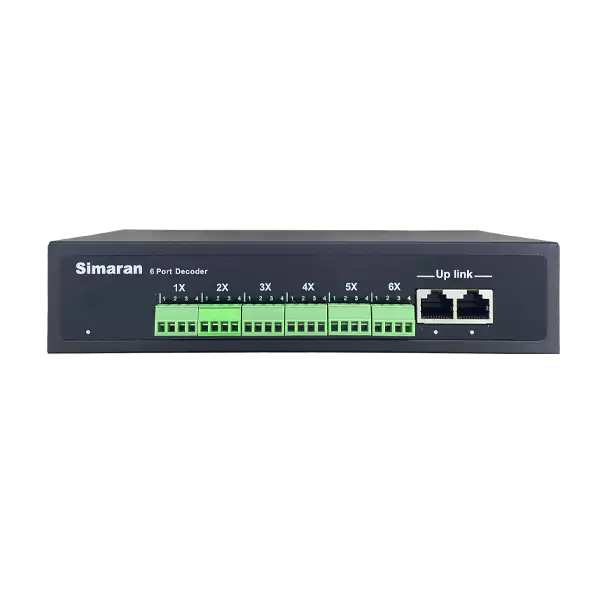

با ارائه محصولات جدید آیفون تصویری سیماران که با پارت نامبر سری hd شناخته می شود لوازم و قطعات مورد نیاز نصب نیز ارائه شده تا کار راه اندازی و استفاده تکمیل گردد.دیکودر آیفون تصویری سیماران سری HD در دو مدل D6 و D8 کانال ارائه شده است و دارای دو پورت آپ لینک (Uplink) است و از ابعاد کوچک که قابلیت نصب در رایزر و یا بکس را داشته باشد برخوردار است.ورودی مانیتورهای سیماران که در داخل واحد نصب می گردد در سوئیچ سیماران قرار میگیرد و از طریق کابل شبکه که دارای دو پورت می باشد به سوئیچ های دیگر و یا پنل تصویری دم درب متصل می شود.8 کاناله (82) و 6 کاناله (62) سیماران بصورت اختصاصی برای سیستم درب بازکن اچ دی طراحی شده و قابل استفاده بر روی تمامی محصولات این شرکت می باشد.این دیوایس ها و یا به نوعی سوئیچ های poe رابط بین مانیتورها و پنل ها می باشند همچنین با استفاده از دو پورت Up link تعبیه شده در این دیکودر میتوانید تا 32 عدد دوربین IP را به این سیستم متصل نمایید.

راهنمای سیم بندی انواع دیکودر HD سیماران:

ارتباط پنل آیفون تصویری به دیکودر:

اتصال پنل از طریق یک ترمینال چهارپین انجام شده و به‌طور مستقیم به یکی از کانال‌های دیکودر متصل می‌شود.

تغذیه قفل برقی به پنل HD:

پنل از طریق شش سیم به قفل برقی و منبع تغذیه متصل می‌شود. در این ساختار، دو سیم وظیفه انتقال جریان به ورودی AC تغذیه (مدل‌های 709 یا 730) را بر عهده دارند، دو سیم دیگر اتصال مستقیم به قفل درب (Door) را برقرار می‌کنند و دو سیم باقی‌مانده نیز به سیستم قفل برقی پارکینگ متصل می‌گردند

تغذیه دیکودر:

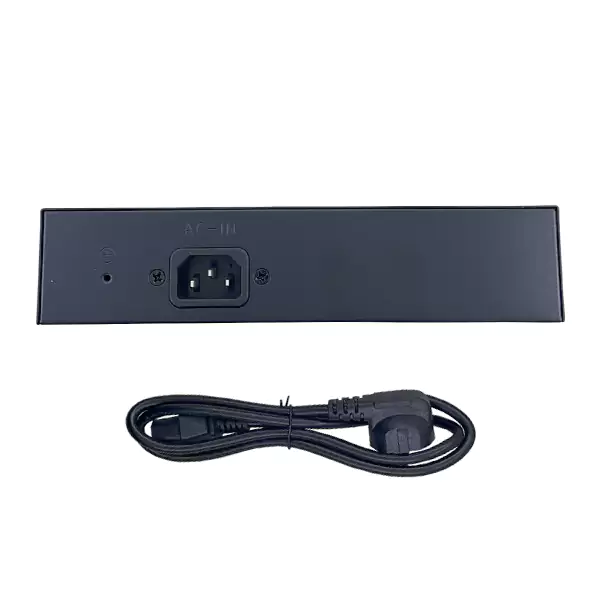

دیکودر سیماران از طریق کابل برق به برق شهری متصل میشود.

ارتباط دیکودر به دیکودر:

دیکودر از طریق کابل شبکه (CAT5 یا CAT6) به دیکودر بعدی متصل می‌شود. این نوع اتصال، ارتباط پایدار و روان بین دستگاه‌ها را فراهم می‌کند

روش اتصال کابل شبکه (CAT5/CAT6) به دیکودر:

1. ابتدا روکش کابل را به‌آرامی جدا کنید. می‌توانید این کار را با سیم‌چین انجام دهید، اما برای راحت‌تر شدن کار، استفاده از ابزار استریپر پیشنهاد می‌شود.
2. سپس زوج سیم‌ها را به‌دقت از هم باز کنید و طول آن‌ها را یکسان کنید تا هنگام پانچ کردن سوکت، به مشکلی برخورد نکنید.

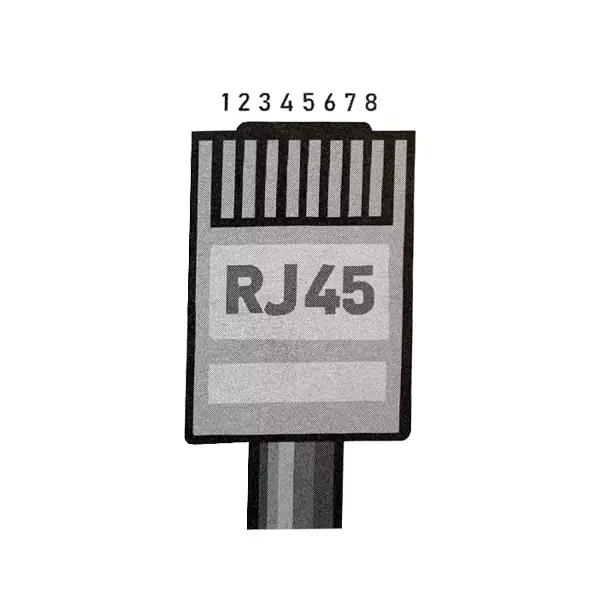

نحوه قرارگیری زوج سیم‌ها در سوکت RJ46:

1–سفید نارنجی

2-نارنجی

3-سفید سبز

4-آبی

5-سفید آبی

6-سبز

7-سفید قهوه ای

8-قهوه ای

4)سوکت را با استفاده از آچار شبکه (crimping tool) پانچ کنید؛ به‌گونه‌ای که فقط به اندازه‌ای فشار وارد شود که صدای کلیک پانچ را بشنوید.
5)پس از انجام این مرحله، باید با کمک تستر کابل شبکه، اتصال‌ها را بررسی کنید تا مطمئن شوید همه چیز به درستی برقرار شده است.
