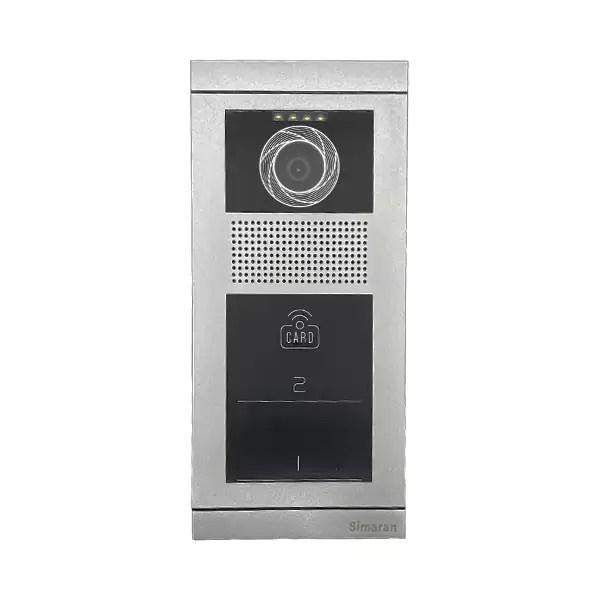

پنل کارتی تصویری سیماران سری HD با کلید لمسی مدل TD (1 تا 8 واحد)

بررسی پنل کارتی تصویری سیماران سری HD با کلید لمسی TD (1 تا 8 واحد):

اکنون با ارائه آیفون تصویری سری HD سیماران می توان تنوع خوب و بالایی را در انواع پنل تصویری دم درب در اختیار داشت و نمونه مورد نظر از نوع پنل تصویری ساده و یا کدینگ را نصب و راه اندازی نمود.پنل تصویری سیماران سری HD با کلید لمسی (1تا8واحد) دارای کلید زنگ تاچ و لمشی است و همچنین قابلیت کارتخوان نیز دارد که بایستی فقط با انواع مدل مانیتور HD سیماران مورد استفاده قرار بگیرد.در فاز اول تولید این محصول از یک واحدی تا 8 واحدی ارائه شده است و می توان در ساختمان های مسکونی و اداری مورد استفاده قرار بگیرد.باید دقت نمود که آنچه تفاوت بسیار بین نوع آنالوگ مانند پنل تصویری کارتخوان فرداد با این محصول را ایجاد می کند نوع دوربین و کیفیت پخش می باشد که در این مدل از نوع HD و بسیار با کیفیت است.

مشخصات کلی پنل تاچ کی سیماران TD:

1-دارای دوربین رنگی 2 مگاپیکسلی

2-ساخته شده از آلومینویم یکپارچه استرودو آبکاری شده ، مقاوم در مقابل تغییرات جوی

3-دارای صفحه کلید تاچ نورانی جهت کاربرد آسان در شب

4-امکان ارتباط با واحد مربوطه ، تنها با فشردن یک دکمه

5-دارای مدار کارت خوان (قابلیت تعریف  2000 کارت)

6-دارای دو رله قفل برای درب اصلی و پارکینگ

7-قابلیت نصب تا 2 پنل

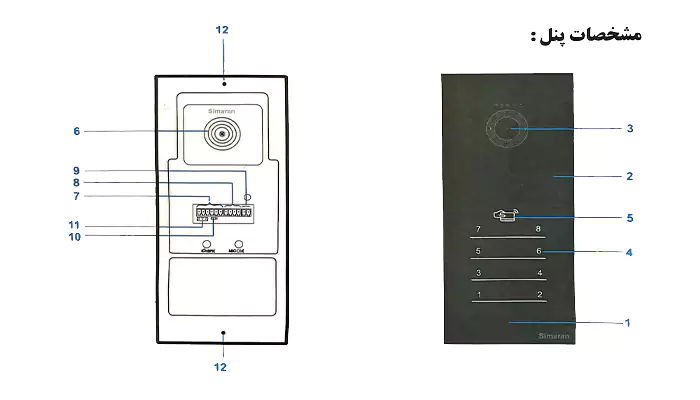

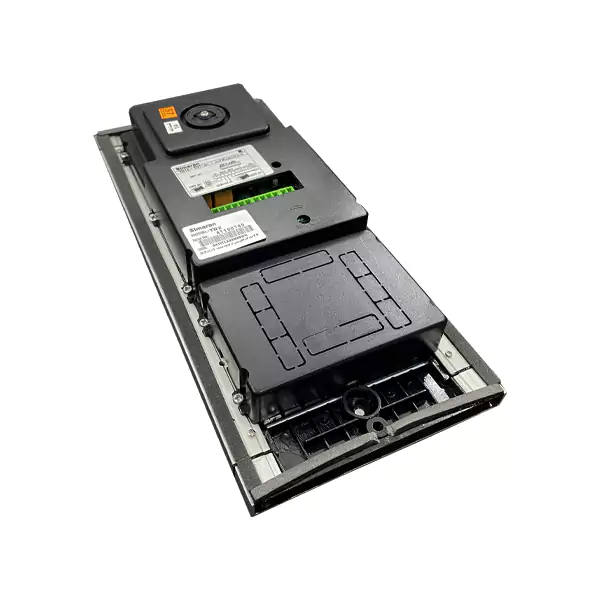

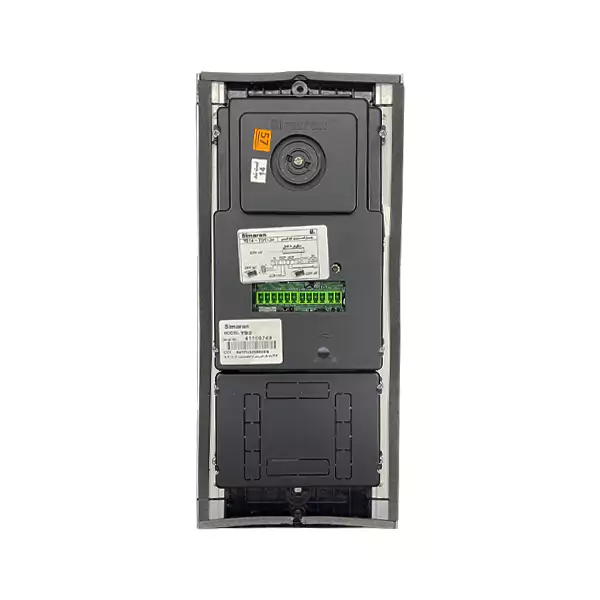

معرفی اجزای کامل پنل سیماران مدل TD:

1-میکروفون

2-بلندگو

3-دوربین

4-شستی زنگها

5-محل قرارگیری تگ و کارت

6-گوی تنظیم کننده دوربین

7-ترمینال 6 پین(مربوط به قفل)

8-ترمینال 4 پین(جهت اتصال به دیکودر)

9-DC12V

10-جهت مشخص کردن پنل 1 و 2

11-کلید دستی قفل (جهت باز کردن درب از داخل ساختمان)

12-جا پیچ های اتصال پنل به قوطی توکار

متعلقات پنل HD سیماران:

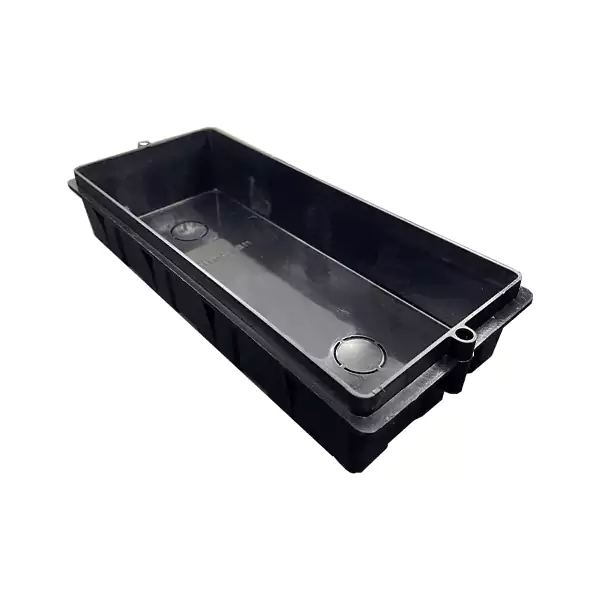

قوطی تو کار

پیچ چهارسو 30*4 دو عدد

پیچ گوشتی

پیچ چهارسو 25*3 چهار عدد

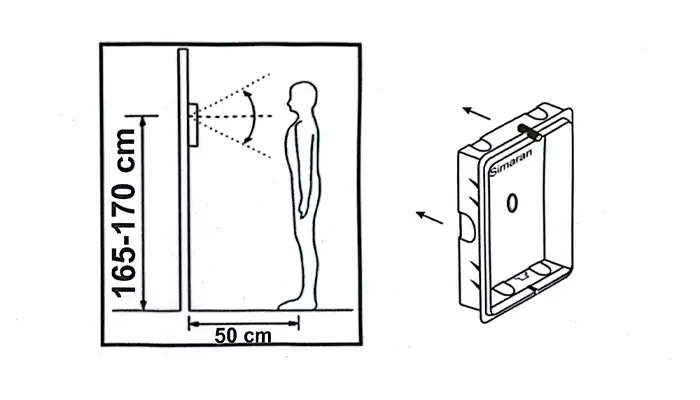

روش نصب و استفاده پنل HD سیماران:

1-قبل از کار گذاشتن قوطی توکار،محل ورود سیم(از کف یا دیوارهای جانبی) را از قوطی جدا کنید.

2-قوطی توکار را در ارتفاع 165 الی 170 سانتی متر از سطح زمین تا لنز دوربین،کاملا همتراز با دیوار نصب کنید اگر قوطی توکار،همتراز با دیوار نباشد پنل به خوبی نصب نخواهد شد.

3-سیم ها را مطابق راهنمای نصب به پنل متصل کنید

4-پنل را روی قوطی توکار قرار دهید و آن را با دو عدد پیچ چهارسو به قوطی توکار متصل کنید.

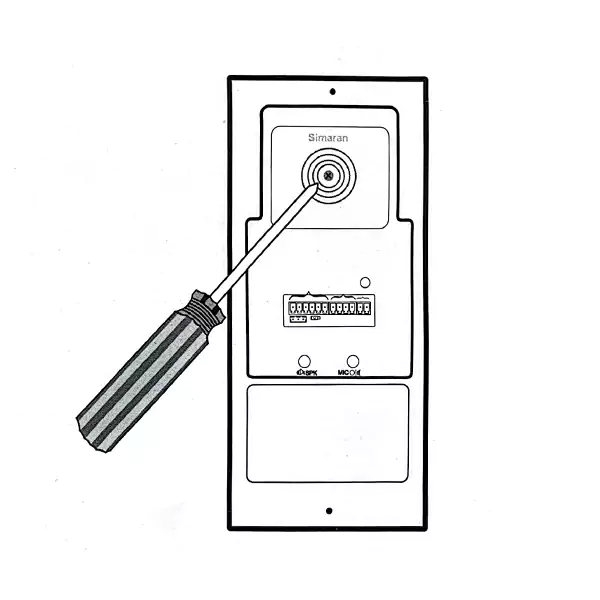

تنظیم زاویه دید دوربین

جهت تنظیم زاویه دوربین،پیچ پشت آن را مطابق شکل 2 ،چند دور شل کنید ، سپس با نرمی انگشت شست ، دوربین را به اطراف بچرخانید.در پایان پیچ را سفت کنید.

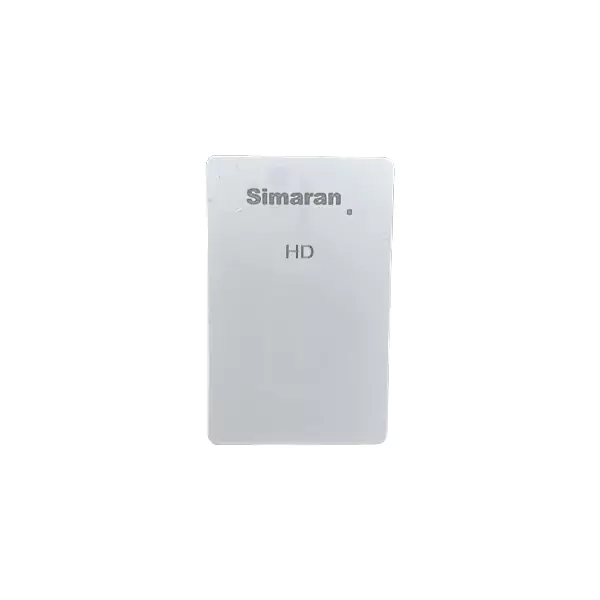

نحوه تعریف و حذف و اضافه کارت برای پنل سیماران:

1-نحوه تعریف کارت برنامه ریزی:

چنانچه برای اولین بار بخواهید کارت برنامه ریزی معرفی نمایید کافیست کارت و یا تگ را مقابل کارتخوان قرار دهید ، در این حالت کارتخوان سبز رنگ میشود در اینجا کارت به عنوان کارت برنامه ریزی شناخته شده است.چنانچه کارت برنامه ریزی در دسترس نباشد و بخواهید کارت برنامه ریزی جدید تعریف نمایید کافیست دکمه ریست در پشت پنل را به مدت یک ثانیه فشار دهید سپس اولین کارتی را که در مقابل کارتخوان قرار بگیرد به عنوان کارت برنامه ریزی معرفی میشود.

2-نحوه تعریف تگ:

الف)یک بار کارت برنامه ریزی را مقابل کارتخوان قرار دهید و سپس دور کنید در اینجا رنگ کارتخوان سبز میشود و کلید شماره 1 صفحه کلید پنل پرنور باقی می ماند و بقیه کلید ها کم نور میشود.که این به معنی آمادگی دستگاه جهت شناساندن تگ میباشد.

ب) تگ سیماران مورد نظر را یکی یکی مقابل پنل بگیرید،بیب کوتاه جهت شناساندن شنیده میشود رنگ کارتخوان نیز سبز میشود.

ج)برای خاتمه حالت تعریف میتوان کارت برنامه ریزی را دوباره نشان دهید و یا پس از 5 ثانیه دستگاه به طور اتوماتیک از برنامه خارج میشود.

3)نحوه حذف تگ و کارت ها:

1-چنانچه بخواهید کل تگ و کارت سیماران را از حافظه پاک نمایید کافیست کارت برنامه ریزی را به مدت 10 ثانیه مقابل کارتخوان قرار دهید.بعد از گذشت 10 ثانیه صدای بیب کوتاه شنیده میشود و صفحه کلید پنل به صورت چشمک زن عمل میکند و بعد از 3 ثانیه کلیه کارت و تگ ها حذف میشود.

2-چنانچه بخواهید تگ و کارت ها را به صورت تک تک حذف نمایید ، کافیست کارت برنامه ریزی را دو مرتبه مقابل کارتخوان قرار دهید(در این حالت کلید شماره 2 پنل پرنور باقی میماند و بقیه کلید ها کم نور میشود)سپس کارت مورد نظر را مقابل کارتخوان قرار دهید تا عملیات حذف انجام شود.

4)نحوه حذف تمام کارت ها و کارت برنامه ریزی:(ریست کلی)

کافیست دکمه ریست تعبیه شده در پشت پنل را به مدت 5 ثانیه فشار دهید تا تمام کارت ها و همچنین کارت برنامه ریزی حذف شود.
