پنل کارتی آیفون تصویری سیماران مدل فراز

بررسی پنل کارتی آیفون تصویری سیماران مدل فراز:

اولین مدل ارائه شده برند سیماران در زمینه پنل تصویری با نام فراز بوده و پنل تصویری فراز سیماران به همراه مانیتورهای مورد استفاده ارائه گردید.پنل کارتی آیفون تصویری سیماران مدل فراز دارای عملکرد با شصتی زنگ است و مجهز به یک دوربین رنگی بسیار قدرتمند از نوع سی موس می باشد که کارت و تگ مرسوم بازار قابلیت ست شدن با آن را دارد و در دو رنگ نقره ای و طلایی که سفارشی می باشد ارائه شده و مورد استفاده قرار میگیرد.تنها وجه تفاوت مدل ساده و کارتی قرار گیری ماژول کارتخوان است که در قسمت پایین پنل قرار داده شده است.

مشخصات کلی پنل دربازکن سیماران کارتی مدل فراز:

1-دارای دوربین رنگی CCD ، با قابلیت تنظیم زاویه دید دوربین در دو جهت عمودی
2-سیستم دید در شب با استفاده از نور سوپر های برایت
3-ساخته شده از آلومینیوم یکپارچه اکسترود و آبکاری شده ، مقاوم در مقابل تابش نور خورشید و تغییرات جوی
4-دارای صفحه کلید نورانی ، جهت کاربرد آسان در شب
5-امکان ارتباط با واحد مربوطه،تنها با فشردن یک دکمه

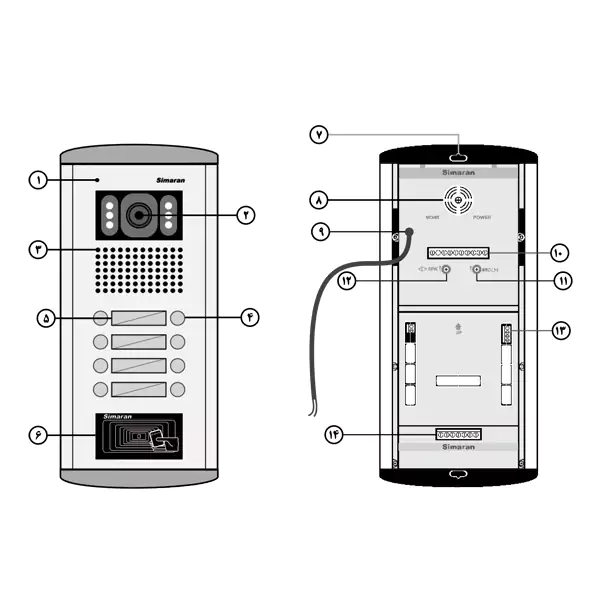

معرفی اجزای کامل پنل دربازکن سیماران کارتی مدل فراز:

1-میکروفون
2-دوربین
3-بلندگو
4-شستی زنگ ها
5-نمایش شماره واحد ها
6-سیستم کارت خوان
7-جای اتصال پنل به قوطی توکار
8-گوی تنظیم کننده دوربین
9-سیم دربازکن
10-ترمینال 10 پین (در مدل های مختلف تعداد پین های مورد استفاده متغیر میباشد،مطابق با راهنمای سیم بندی در صفحات جلوتر)
11-پتانسیوم تنظیم صدای میکروفون پنل
12-پتانسیوم تنظیم صدای بلندگو پنل
13-ترمینال خروجی زنگ واحد ها
14-ترمینال مربوط به سیستم کارت خوان

روش نصب و استفاده پنل کارتی سیماران فراز:

1-قبل از کار گذاشتن جعبه توکار،محل ورود سیم(از کف یا دیوارهای جانبی)را از قوطی جدا کنید.

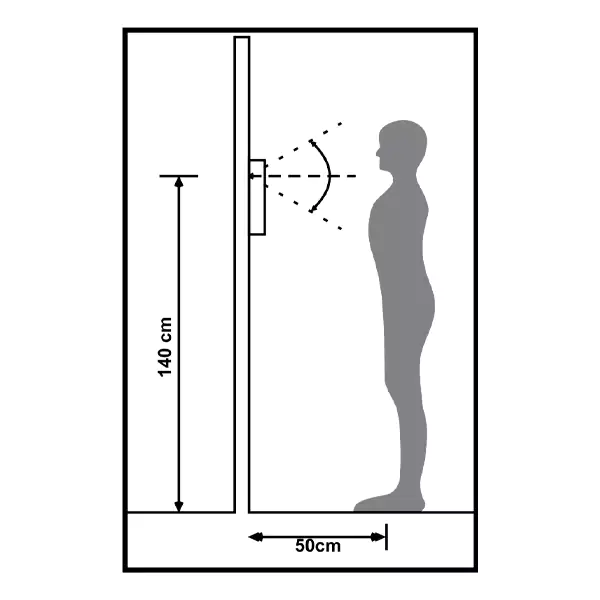

2-قوطی توکار را در ارتفاع 140سانتی متری از سطح زمین تا لنز دوربین،کاملا همتراز با دیوار نصب کنید(شکل1) اگر قاطی توکار،همتراز با دیوار نباشد پنل به خوبی نصب نخواهد شد.
3-سیم ها را به پنل متصل کنید
4-پنل را روی قوطی توکار قرار دهید،دو درب کوچک لبه های پنل را باز کرده و آن را با دو عدد پیچ استوانه به قوطی توکار متصل کنید
(برای بازکردن دو درب کوچک ، جای پیچ قوطی تو کار میتوانید از یک پیچ گوشتی کوچک با ورقه ای محکم استفاده نمایید)

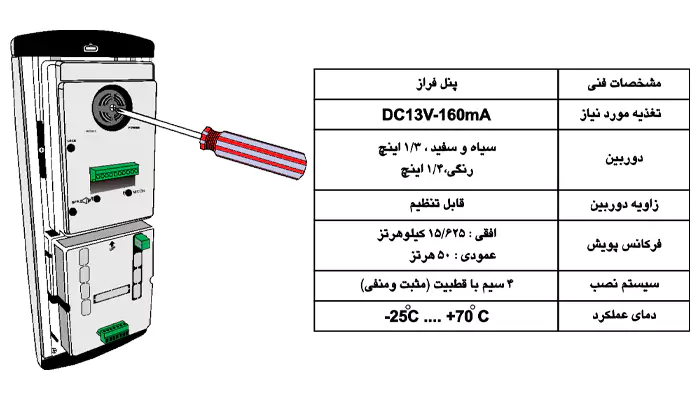

تنظیم دوربین پنل آیفون تصویری سیماران مدل کارتی فراز:

جهت تنظیم زاویه دوربین،پیچ پشت آن را مطابق شکل،چند دور شل کنید،سپس با نرمی انگشت شصت،دوربین را بالا،پایین،چپ و راست کنید.در پایان پیچ مربوط را سفت کنید

کاربری و مشخصات فنی:

البته باید توجه نمود که این محصول نمونه قدیمی شرکت است و در حال حاضر در سبد محصولات دو مدل بانام پنل تصویری کارتی سیماران فوژان ، فرداد ، قرار دارد و قابل استفاده است.از یک واحد تا 10 واحد را می توان در یک ردیف و پنل تهیه و نصب نمود و برای واحدهای بزرگتر از یک پنل اضافه شونده باید استفاده نمود.این پنل تصویری شامل سوئیچر نمی باشد و بایستی از انواع مدل سوئیچر سیماران به همراه ترانس آیفون تصویری سیماران استفاده نمود.
