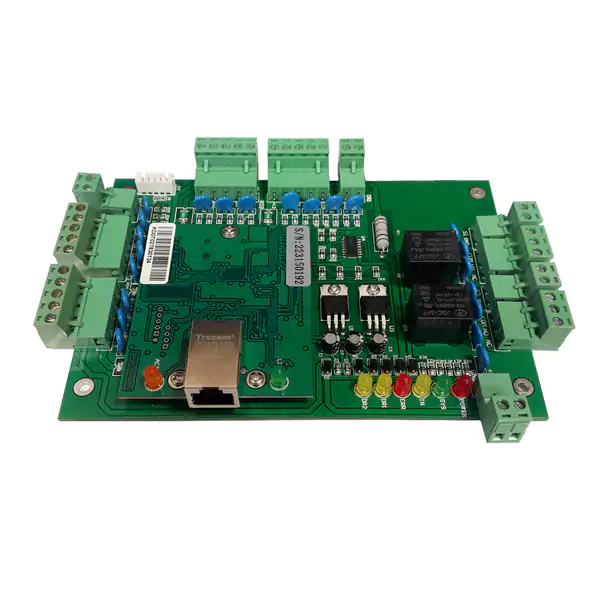

مدار کنترل 2 ورودی آنتن UHF راه بند، جک پارکینگ و کرکره برقی RFID

بررسی مدار کنترل 2 ورودی آنتن UHF راه بند، جک پارکینگ و کرکره برقی RFID:

جهت اتوماتیک نمودن انواع ورودی هایی که مجهز به راهبند و کرکره برقی و جک پارکینگ هستند باید از انواع سیستم کنترل تردد خودرویی بهره برد و از این رو نیاز به خرید تجهیزات آن داریم.مدار کنترل 2 ورودی آنتن UHF راه بند، جک پارکینگ و کرکره برقی RFID دارای 2 عدد رله خروجی است و از ویگند 26 و 34 بیت پشتیبانی می کند که با امکان اتصال 4 عدد کارت ریدر یا آنتن دور برد، بهترین گزینه جهت نصب در اماکنی پر تردد می باشد،باید از انواع آنتن برد بلند UHF بتا و یا از انواع آنتن یو اچ اف برد کوتاه در این مدار به تعداد کافی استفاده نمود.همراه با این مرکز کنترل، یک نرم افزار مدیریت ارائه می شود که اضافه یا حذف کردن کاربران و سایر تنظیمات از طریق آن انجام می شود. این برد از طریق کابل LAN به کامپیوتر متصل می شود.در اتصالات آنتن،سیم قرمز و مشکی تغذیه هستند. سیم سفید آنتن به کانکتور D1 و سیم سبزرنگ به کانکتور D0 مرکز کنترل دو درب متصل شده اند. از سیم منفی تغذیه آنتن یک انشعاب گرفته شده و به قسمت GND متصل شده است.به دلیل اتصال آنتن به کانکتورهای سری DR1 ، از رله DR1 به عنوان خروجی استفاده شده است که پایه COM آن به COM و پایه NO به OPEN دیوایس مد نظر وصل شده است. بدین ترتیب با قرار گرفتن تگ برچسبی بتا  یا کارت مجاز به تردد در مقابل آن ،رله مرکز کنترل فعال شده و بوم راهبند بالا خواهد رفت.
