منبع تغذیه چند کاره ،کارتی،تگی

بررسی اجمالی و عملکرد منبع تغذیه چند کاره ،کارتی،تگی

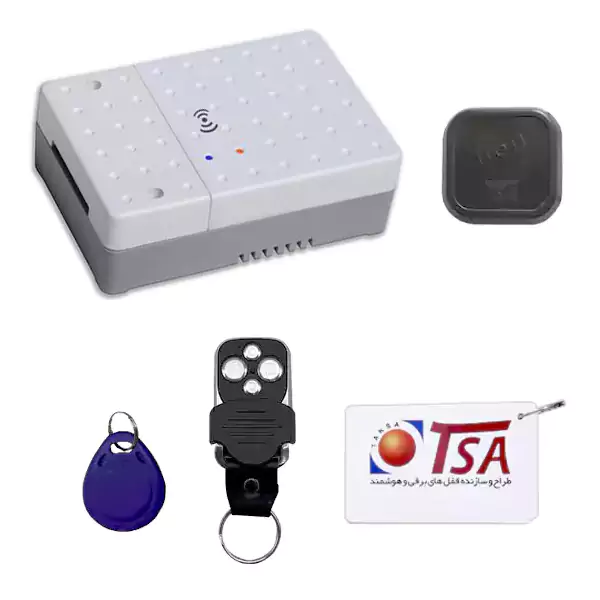

برای اینکه راحت بتوانیم به بررسی و عملکرد یکی از محصولات قفل برقی تسا به نام منبع تغذیه چند کاره، کارتی، تگی، موبایلی که برای اتصال به انواع  قفل برقی می باشد، بپردازیم باید قسمت های این منبع تغذیه چند کاره ،کارتی،تگی،موبایلی را تک تک توصیح بدهیم پس با فروشگاه دکاشاپ همراه باشیدبرای نصب این محصول دو محل نشیمنگاه پیچ در پشت کاور پلاستیکی قرار داده شده است که طبق اندازه داده شده دو عدد پیچ را بر روی دیوار به همراه براکت نصب کرده و رسیور4080 را به صورت کشویی بر روی آن قرار می دهیم.همانطور که میدانید قسمت برای اتصال سیم ها به کانکتور بر روی برد تعبیه شده که همه آنها را تک تک میگوییم :

اولین قسمت RELAY است که این خروجی برای مصارفی مانند روشنایی پارکینگ ویا مصرف کننده های دیگر که نیاز به یک خروجی رله ای می باشد در نظر گرفته شده است ولتاژ ورودی این رله باید از منبع تغذیه ای خارج از دستگاه استفادده شود و می تواند از صفر ولت 24 ولت باشدو جریان قابل تحمل این رله نیز سه آمپر می باشد.

دومین قسمت یعنی LOCK که کانکتور را توسط دو رشته سیم به بویین قفل برقی متصل نمایید

سومین قسمت ـ12+ که کانکتور را توسط دو رشته سیم به تغذیه آیفون متصل می گردد که باید در صورت نیاز استفاده گردد

چهارمین قسمت PHONE است که کانکتور را توسط دو رشته سیم به آیفون متصل نمایید.

در قسمت بعدی ANT قرار دارد و باید در این قسمت کانکتور را توسط دو رشته سیم به کارت خوان متصل نمایید.

قسمت بعدی که SWITCH نام دارد یک ورودی است که این ورودی برای زمانی است که کاربر می خواهد با فشردن کلید شستی درب ورودی باز شود از این ورودی می توان همزمان برای آیفون هایی که خروجی رله ای دارند استفاده نمود .

آخرین قسمت قسمت INPUT 220 که کانکنور را توسط دو رشته سیم به برق شهری متصل می گردد.

نتیجه گیری :

در کل میتوان گفت که با استفاده از این محصول شما میتوانید کنترل انواع درب های ساختمان مجهز به قفل برقی درب های کرکره ای جک  دار ضد سرقت و همچنین سیستم روشنایی را با استفاده از گوشی های هوشمند و تگ و کارت بر عهده گیرد.
