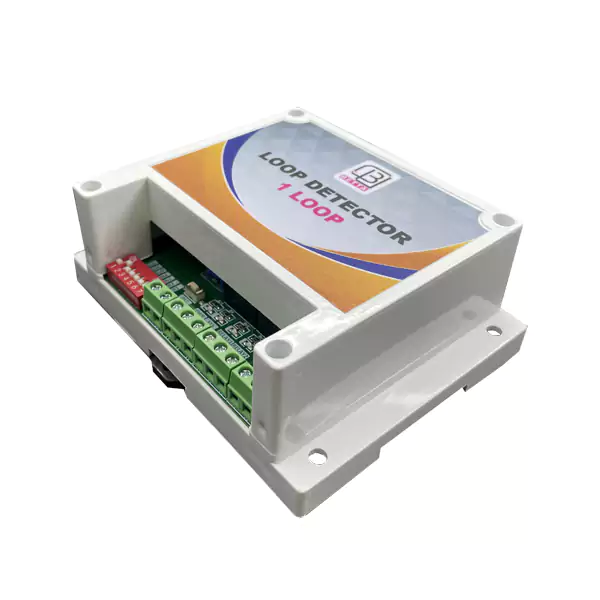

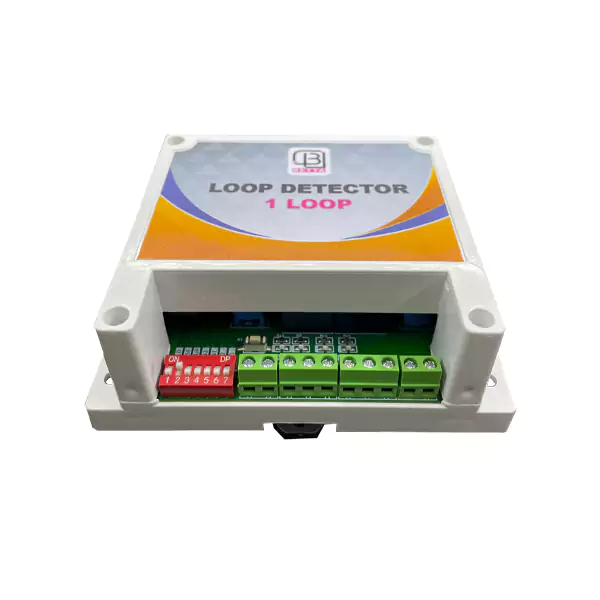

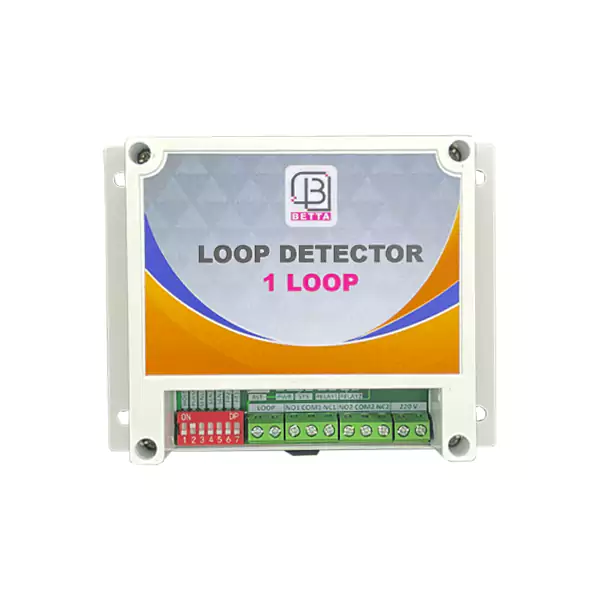

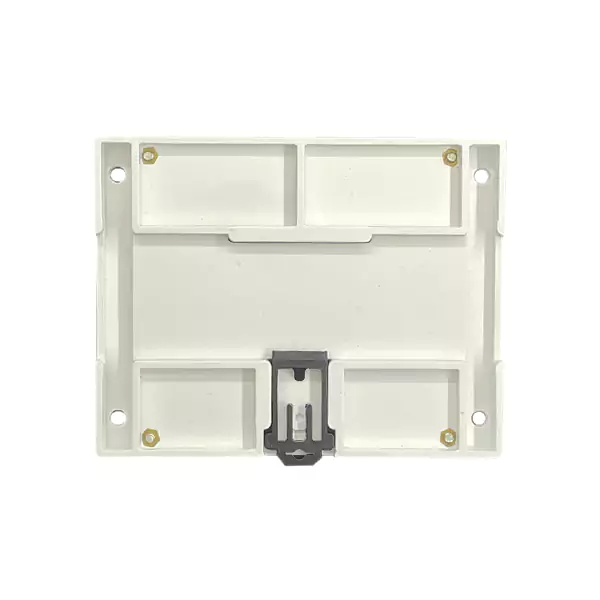

لوپ دتکتور (سنسور لوپ) تک حلقه دو رله

بررسی اجمالی لوپ دتکتور (سنسور لوپ) تک حلقه دو رله:

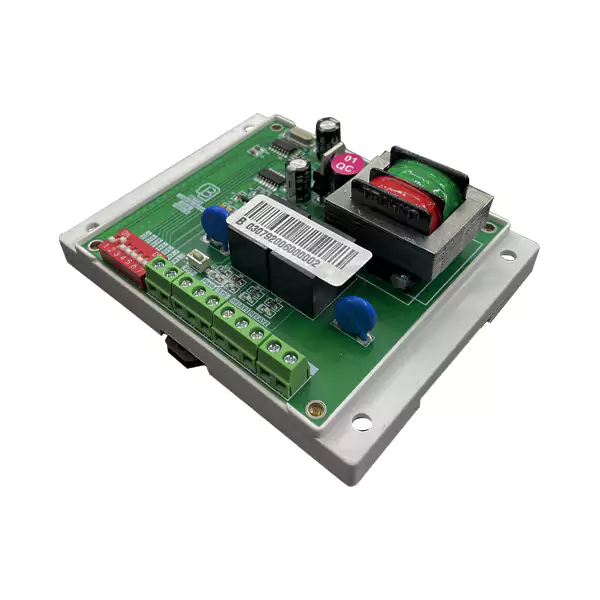

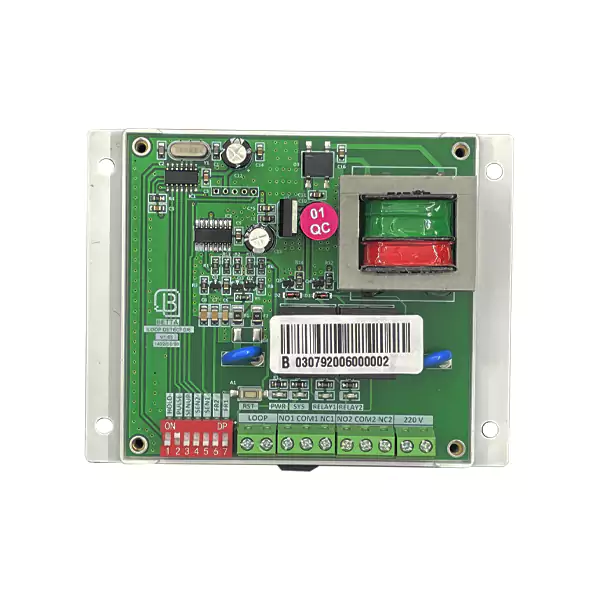

جهت اجرای اتوماتیک سازی انواع ورودی ها که مجهز به جک پارکینگ و یا راهبند و کرکره برقی هستند از نمونه کنترل تردد خودرویی استفاده می شود که می تواند از انواع RFID باشد و یا از نوع پلاک خوان و در هر دو مورد در زمان ورود خودرو یا موتوسیکلت روش شناسایی مد نظر اعمال می شود و برای خروج می توان از این وسیله که به نام اوپ دتکتور است استفاده نمود.لوپ دتکتور (سنسور لوپ) تک حلقه دو رله دستگاه الکترونیکی و یک مدار است که از آن جهت شناسایی وسایل نقلیه استفاده می‌شود، این سیستم از یک مرکز کنترل آشکارساز حلقه و یک حلقه القایی تشکیل می‌شودو عملکرد LOOP DETECTOR بدین صورت است که با اتصال حلقه به مرکز کنترل آشکارساز، جریانی از این حلقه خالی عبور می‌کند و میدان مغناطیسی را در اطراف حلقه تشکیل می‌دهد. خط و میدان مغناطیسی در کوتاه‌ترین مسیر بسته می‌شوند تا حلقه‌ها را تشکیل دهند و نوسانی با یک فرکانس پایه در حلقه ایجاد می‌کنند. زمانی که یک وسیله نقلیه وارد حلقه می‌شود، خطوط میدان مغناطیسی منحرف می‌شوند و دیگر نمی‌توانند در کوتاه‌ترین مسیر تشکیل حلقه بسته شوند. در این حالت اندوکتانس حلقه کاهش می‌یابد و فرکانس نوسانگر بالا می‌رود. آشکارساز حلقه این تغییر را تشخیص می‌دهد و شی را شناسایی می‌کند. اگر انحراف فرکانس از حساسیت تنظیم‌شده بیشتر شود، رله خروجی آشکارساز سوئیچ می‌شود.

نکات نصب :

• مرکز کنترل لوپ دتکتور باید در محفظه ضد آب تا حد امکان نزدیک به حلقه نصب شود.
• حلقه و فیدر باید از سیم مسی عایق شده با حداقل سطح مقطع 1.5 میلی‌متر مربع ساخته شود.
• اتصالات معیوب و ناقص می‌تواند منجر به عملکرد نادرست شود.
• هنگام کاشتن حلقه دقت کنید که عایق سیم‌کشی به داخل حلقه وارد نشود.
• سیم حلقه نباید در هیچ نقطه‌ای از شیار بیرون بزند.
• شکاف حلقه باید کاملاً ضد آب باشد و هیچ رطوبتی نباید وارد شیار حلقه شود.
• پس از نصب و خشک شدن، حلقه را با یک مولتی‌متر چک نمایید که به جا چسبیده باشد.
• حداقل فاصله حلقه با اجسام فلزی متحرک 1 متر و حداقل فاصله حلقه با اجسام فلزی غیرمتحرک 0.5 متر می‌باشد.
