آیفون تصویری تکنما VDP E70

بررسی اجمالی آیفون تصویری تکنما مدل VDP E70

ارائه سری E از انواع آیفون تصویری تکنما به نمونه های بدون گوشی و هندزفری دار معروف است و دو مدل 4.3 و 7 اینچ تولید گشته است.تفاوت ساختاری با دیگر محصولات TAKNAMA ندارد و فقط جهت راه اندازی نیاز به پاور دارد که بایستی جداگانه تهیه گردد.ترانس 2030 تکنما جهت راه اندازی این مانیتور لازم است و نتیجه این که از ولتاژ220 ولت تغذیه نمی کند و می توان برای پلن اجرایی آیفون تصویری کدینگ تکنما برق اضطراری به اجرا گذاشت.از تک رنگ مشکی بهره می برد و نصب آن روکار و با براکت فلزی نصب می شود.اتصال با 7 رشته سیم مشترک در بین واحدها مقدور می باشد که بسیار زیاد صرفه جویی در متراژ سیم در بلوک های پر واحد می شود. در ادامه در مورد آیفون تصویری تکنما VDP E70 بیشتر بخوانید.

ویژگی های کلیدی:

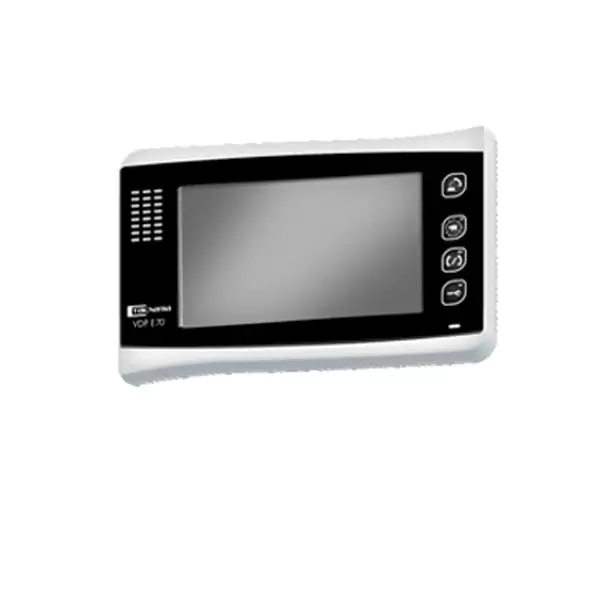

آیفون تصویری تکنما مدل VDP E70 با داشتن نمایشگر 7 اینچی می باشد و داشتن رزولوشن بالا برای کیفیت بالای تصویر یکی از امکانات این آیفون تصویری می باشد که باید افزود که کلید های این آیفون تصویری لمسی می باشد.آیفون تصویری تکنما مدل VDP E70 دارای 4 دکمه لمسی در سمت راست این آیفون تصویری می باشد که از بالا اولین دکمه برای ارتباط داخلی با نگهبانی ، دومین دکمه برای دیدن دوربین مدار بسته ، سومین دکمه برای ارتباط داخلی با واحد ها و آخرین دکمه برای باز کردن درب مورد استفاده قرار می گیرد.

اتصال به دوربین مداربسته قابلیتی است که به تازگی به یک نیاز برای ساختمانها تبدیل شده است. آیفون تصویری E70 قادر است به سه عدد دوربین مداربسته متصل گردد. این دوربین ها را می توان در پارکینگ یا جلوی درب ورودی پارکینگ و یا درب ورودی واحد نصب نمود. همچنین می توان این آیفون را به زنگ درب واحد متصل کرد تا هنگامی که زنگ درب واحد به صدا در آمد، تصویر پشت درب واحد از طریق آیفون تصویری قابل مشاهده باشد.

قابلیت های دستگاه:

ارتباط داخلی بین تمامی واحد ها(intercom)
تنظیم نوع ملودی، شدت صدای زنگ و مشخصات نمایشگر
ذخیره اتوماتیک تصویر دوربین
اتصال زنگ درب ورودی واحد به دستگاه با ملودی متمایز
اتصال به سه دوربین مجزا جهت مشاهده تصویر درب ورودی ساختمان، درب وردی واحد و محوطه پارکینگ
کنترل درب پارکینگ
باز نمودن درب عابر رو

راهنمای استفاده از امکانات دستگاه:

ارتباط با پنل دم دری:

با لمس کلید ارتباط کنترل تصویر و صدا با پنل جلوی درب ساختمان برقرار میشود و با لمس مجدد آن ارتباط قطع می گردد.یعنی می توانید به راحتی و در هر زمان که نیاز داشتید تصاویر بیرون درب را رصد نمایید.

مشاهده تصویر سه دوربین مجزا:

با لمس کلید نمایش دوربین مداربسته به صورت متوالی بار اول تصویر دوربین شماره 1، با لمس مجدد آن تصویر دوربین شماره 2 و با لمس دوباره آن تصویر دوربین شماره 3 نمایش داده میشود و لازمه این کار نصب دوربین مداربسته در مکان های مورد نیاز و اتصال آن به پنل دم درب می باشد.حتما از انواع مدل دوربین آنالوگ استفاده نمایید.

باز نمودن درب نفر رو

در وضعیت نمایش دوربین شماره 1 با لمس کلید دربازکن درب ورودی ساختمان باز میشود و پیغام Door 1 نمایش داده میشود.حال این درب مجهز به قفل برقی باشد و یا دربازکن برقی فرقی نمی کند و فرمان صادر شده درب را باز می کند.

کنترل ورودی پارکینگ:

مهم ترین بخش در برقراری ارتباط بین انواع مانیتور دیجیتال تک نما و ورودی پارکینگ کانفیک کردن می باشد اگر از جک محک استفاده می کنیم نیاز به قطعه اضافی جهت برقراری ارتباط نداریم و اما اگر از انواع مدل جک پارکینگی غیر از محک استفاده می کنیم جهت برقراری ارتباط باید از ماژول رابط جک پارکینگ استفاده نماییم.در وضعیت نمایش دوربین شماره 2 با لمس کلید دربازکن به مدت 3 ثانیه جک پارکینگ فرمان گرفته باز شده و با لمس مجدد آن به مدت 3 ثانیه جک پارکینگی پالس دوم را دریافت خواهد کرد و  بسته خواهد شد و پیغام Door 2 نمایش داده میشود.

ارتباط داخلی:

مانند انواع مانیتورهای سری C این مدل نیز مجهز به ارتباط داخلی بین واحد است .برای برقراری ارتباط (intercom) با واحد مورد نظر کلید ارتباط داخلی را لمس نموده و با استفاده از کلید های دوربین و دربازکن شماره واحد مورد نظر را انتخاب کرده و مجددا کلید ارتباط داخلی را لمس نمایید.لازم به ذکر است با هر بار لمس کلید ارتباط داخلی شماره آخرین واحدی که با آن ارتباط برقرار شده است. به عنوان پیش فرض روی صفحه ظاهر میشود.

منوی تنظیمات:

برای وارد شدن به منوی تنظیمات، کلید ارتباط داخلی را به مدت 5 ثانیه لمس کرده، سپس منوی زیر باز شده و با کلید های نمایش دوربین و دربازکن میتوان زیر منو ها را انتخاب نمود. برای انتخاب آیتم ها از کلید ارتباط داخلی و برای تغییر آن از کلید های نمایش دوربین و دربازکن استفاده میشود. برای ثبت تغییرات و خروج مجددا کلید ارتباط داخلی و جهت خروج کلی از منو گزینه Exit انتخاب شود.

(( در صورتیکه در منوی تنظیمات به مدت 20 ثانیه تغییری ایجاد نشود. به صورت اتوماتیک از منو خارج میشود.))

مشاهد تصاویر ذخیره شده:

در صورت عدم پاسخگویی به زنگ درب ورودی ساختمان، پس از 20 ثانیه تصویر جلوی درب (تصویر دوربین 1) به صورت اتوماتیک ذخیره می شود.طبق روش توضیح داده شده در منوی تنظیمات تصاویر ذخیره شد از طریق زیر منوی Image قابل مشاهده میباشد.

اگر در صورت فعال بودن یکی از دستگاه ها، هم زمان نیاز به دیدن عکس های ذخیره شده در حافظه تصویر به وسیبه دستگاه مدل E باشد، عبارت Video line busy نمایش داده میشود و پس از غیر فعال شدن تمامی دستکاه ها مجددا میتوان اقدام به مشاهده عکس ها نمود.
