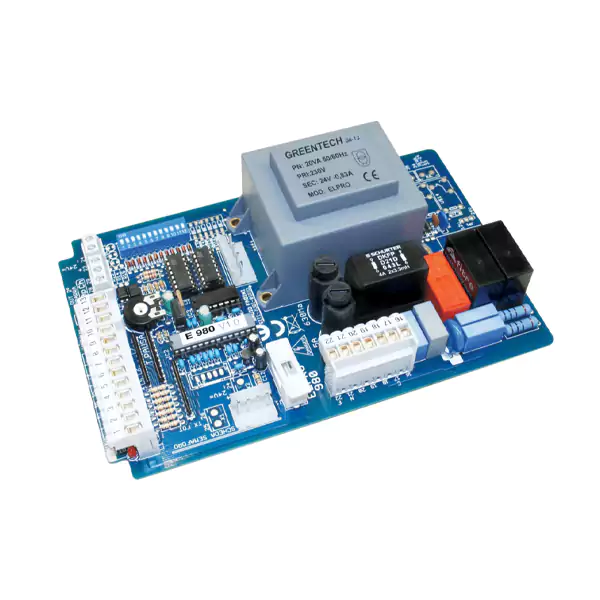

مدار کنترل راهبند فادینی ایتالیا ELPRO 980

بررسی مدار کنترل راهبند فادینی ایتالیا ELPRO 980:

ارائه خدمات و قطعات از محصولات راهبند فادینی در فروشگاه دکاشاپ انجام میپذیرد و به دلیل استقبال بسیار بالای محصولات راهبند فادینی در کشور ما اکنون سرویس دهی به آنها انجام میپذیرد.بسیاری از ورودی های پرتردد و بزرگ و بیمارستانها و مراکز خرید تجهیز به راهبند فادینی بایت 980 هستند و از این رو قطعات مصرفی در دسترس می باشد.مدار کنترل راهبند فادینی ایتالیا ELPRO 980 برای برنامه دهی راهبند 980 فادینی می باشد و با برق ورودی 220 ولتی شروع به کار میکند،دارای ترانس کاهنده در مدار است و با انواع ریموت فادینی قابلیت ست شدن دارد و در دو مد اتوماتیک و دستی قابل برنامه دهی است.

نحوه تنظیم و عملکرد مدار راهبند بایت 980 فادینی:

مدار الپرو 980 یک برد کنترلی با ریزپردازنده برای راه اندازی راهبند الکتروهیدرولیک میله ای مدل bayt 980 است. منبع تغذیه آن 230 ولت – 50 هرتز ± 10 درصد و با برق تک فاز شروع به کار میکند.دارای اتصالات الکتریکی منبع تغذیه اصلی و لوازم جانبی فرمان و ایمنی جدا شده است. الپرو 980 شامل یک فیوز 5 آمپر برای محافظت از برد و موتور، یک ترانسفورماتور اولیه 630 میلی آمپر و یک ترانسفورماتور ثانویه 2 آمپر است.بعد از انجام سربندی و اتصال برق به مدار پس از یک پالس باز (توسط ریموت کنترل)، یک چرخه باز-توقف-بستن در حالت اتوماتیک یا نیمه اتوماتیک آغاز می شود. گزینه های زیر را می توان انتخاب کرد: گام به گام با کنترل از راه دور، عدم معکوس کردن با ریموت کنترل در چرخه باز کردن، پیش چشمک زدن یا غیر چشمک زن، گزینه های روشن – خاموش لامپ چشمک زن در فاز توقف، کنترل مرده (حرکت با نگه داشتن دکمه ریموت) در هر دو چرخه باز/ بسته یا فقط در هنگام بسته شدن، LEDها برای ارائه تشخیص وضعیت ورودی های سیستم نصب می شوند. برد کنترل دارای یک ویژگی ایمنی ویژه است: برد به طور خودکار بررسی می کند، حتی اگر موتور متوقف شود، هیچ حرکتی از میله رخ نمی دهد، مگر اینکه لوازم جانبی ایمنی متصل به سیستم، مانند فتوسل، لبه های ایمنی یا لوپ دیتکتور، از هر مانعی پاک شوند.
در مواردی که برای کار همزمان به دو راهبند از نظر طول و سرعت یکسان نیاز است (با خطوط بسیار بزرگ)، می توان دو ELPRO 980 را تنها با استفاده از سه کابل به خروجی های 27/28/29 و منبع تغذیه 230 ولت وصل کرد. به این ترتیب، یک راهبند تبدیل به فرمان دهنده (Master) می شود (که همه لوازم جانبی و ایمنی باید به آن متصل شود) و راهبند فرمان گیرنده (slave) را کنترل می کند.
