چشمی جدید جک پروتکو مدل RF40

بررسی اجمالی چشمی جدید جک پروتکو مدل RF40

به روز رسانی و ارائه تکنولوژی های روز دنیا از خصوصیات بارز شرکت های تولید کننده جک پارکینگی و از جمله جک پروتکو می باشد.این شرکت با ارائه این محصول توانست یک مدل چشمی جک پارکینگ با برد بالا و کیفیت بسیار مناسب عرضه نماید که با بیشتر مدل مدارهای جک پارکینگ هم خوانی دارد.چشمی جدید جک پروتکو مدل RF40 از لحاظ ظاهری از مدل قبلی بزرگتر می باشد و از نظر شکل به صورت مستطیل است.چشمی جک پروتکو بر روی مدل های جدید قرار دارد که بسیار عمر طولانی و دوام بالایی دارد.

نحوه باز کردن چشمی درب پارکینگ پروتکو

بایستی در هنگام نصب و باز بسته کردن بسیار دقت نمود تا این محصول دچار ایراد نگردد.عمده تفاوت در این مدل داشتن دو پیچ بر روی قاب آن در قسمت پایین و داشتن یک رو کش پلاستیکی خار دار جهت پوشاندن آن می باشد.آخرین مدل چشمی بین درب جک برقی پارکینگ که توسط شرکت ایتالایی پروتکو ارائه گردیده است این مدل می باشد.فرق آن با مدل چشمی درب پارکینگ پروتکو مدل RF36در ظاهر آن می باشد.زیرا در این مدل جدید دیگر از ظاهر تخم مرغی و بزرگ خبری نیست وبسیار کوچک و به صورت مستطیل می باشد.البته کارایی آن بسیار بالاتر رفته و تا40متر افزایش برد دارد و به دلیل رنگ تیره قاب آن در اثر نور خورشید دچار خرابی نمی گردد.

بررسی اجمالی چشمی پروتکو fotocells RF36

این مدل از چشمی پروتکو fotocells RF36 در پک های جک برقی دولنگه و ریلی پروتکو مدل های قدیمی موجود بوده و در مدل های 1397 به بعد از چشمی پروتکو مدل RF40 استفاده گردیده است.از این مدل چشمی شاید بسیاری در حال کار بر روی جک ها و بسیاری در فروشگاهها موجود باشد واز مشخصات بارز آن شکل تخم مرغی و داشتن یک محفظ دایره ای شکل کوچک برای برقرار کردن اتصال بین دو چشمی می باشد.درپوش این چشمی ایتالیایی بدون پیچ بوده و توسط دو عدد خار محکم می گردد.اگر احتیاج به تهیه این مدل از چشمی پیدا کردیم باید از نوع ایرانی و چشمی درب پارکینگ سیماران تهیه کنیم که دقیقا از نظر ابعاد و شکل شبیه مدل ایتالیایی می باشد.

رضایت از این محصول بسیار بالا می باشد و در برابر اب خوردگی و غبار و کثیفی بسیار مقاوم است.همچنین راه اندازی و نصب بسیار ساده و روانی دارد.

راهنمای نصب چشمی جدید پروتکو مدل RF40:

نکات مهم:

1. در برد گیرنده RX جامپر وسعت دید حتما میبایست در یکی از 2 حالت(L و یا S) باشد و در صورت برداشتن آن،دستگاه کار نمیکند.
2. برای نصب و سیم بندی آسانتر فتوسل ها،میتوانید بردها را از زیر قاب خارج کرده و پس ار عبور سیم از زیرقاب سیم ها را داخل ترمینال برد ببندید.
3. هنگام نصب مجدد برد داخل زیر قاب به هیچ عنوان روی رله گیرنده (RX) یا هر نقطه از برد فشار یا ضربه وارد نکنید
4. بعد از نصب مجدد برد داخل زیر قاب توجه داشته باشید برد به صورت کج یا یک طرفه جا نخورده باشد

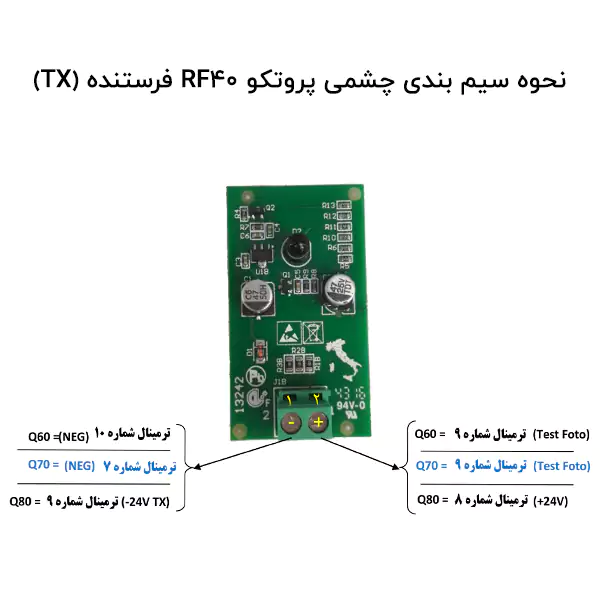

نحوه سیم بندی چشمی فرستنده (TX):

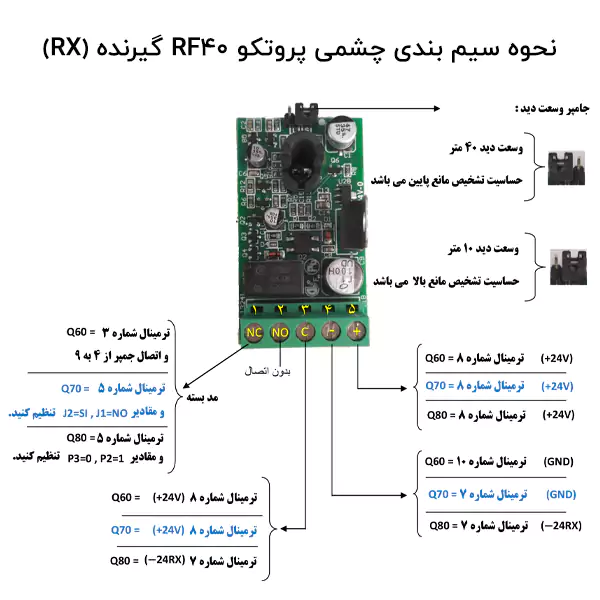

نحوه سیم بندی چشمی گیرنده (RX):

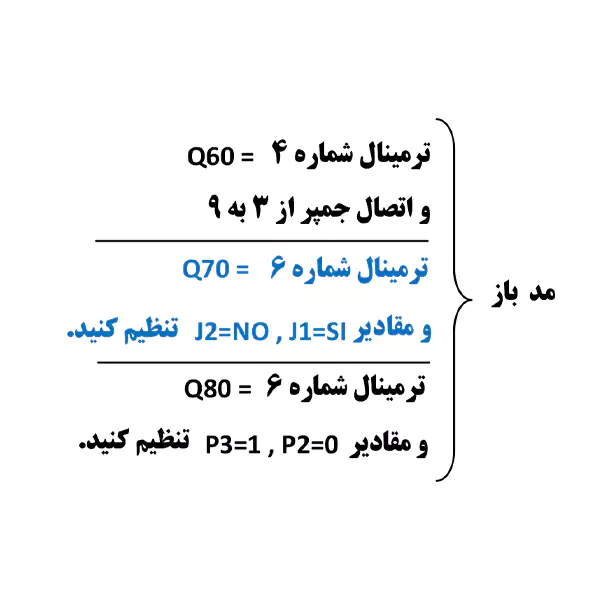

توجه:چناچنه میخواهید سیم بندی NC در مد باز انجام شود به صورت ذیل اقدام کنید.

نتیجه گیری

شرکت پروتکو با ارائه این مدل نشان داده که به روز رسانی و تغییرات در تولیدات جک درب پارکینگ را یکی از اولویت های خود قرار داده و با تکنولوژی روز دنیا همراه است.از این مدل چشمی برای همه مدل از جک های برقی پارکینگ می توان استفاده نمود.
