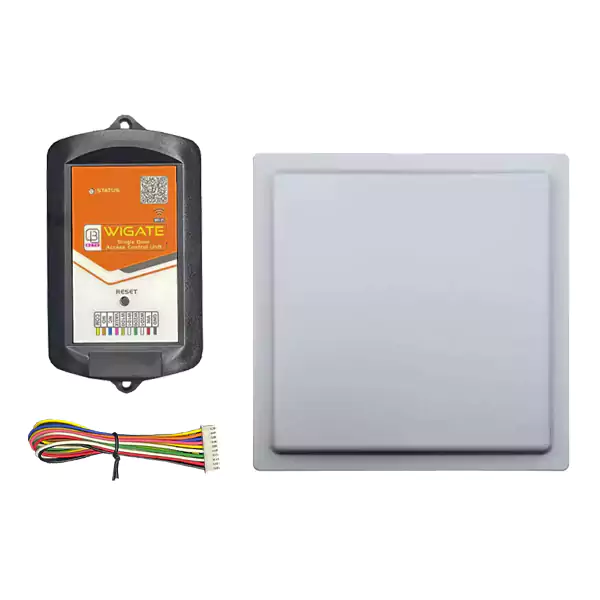

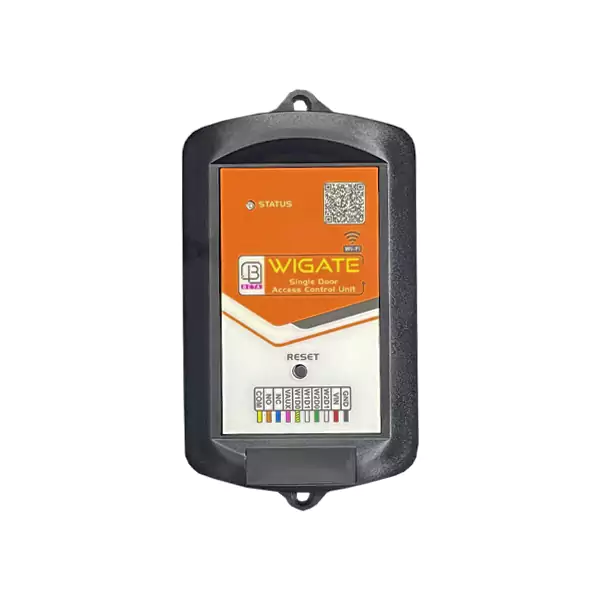

سامانه کنترل تردد خودرویی بتا RFID مدل ویگیت

بررسی اجمالی سامانه کنترل تردد خودرویی بتا RFID مدل ویگیت:

یکی از راهکارهای بسیار موثر و کارآمد در زمینه اعمال کنترل تردد خودرویی استفاده از انواع آنتن برد کوتاه و بلند rfid است و باید توجه نمود که ورودی را ابتدا به یک دستگاه راهبند و یا جک پارکینگ و انواع کرکره برقی مجهز باشد و سپس برنامه اجرای این نمونه کنترل تردد خودرو را اعمال نماییم.سامانه کنترل تردد خودرویی بتا RFID مدل ویگیت با ظرفیت ثبت 2000 عدد کاربر و گزارش دهی تا 5000 تردد و مجهز به پنل مدیریتی لوکال سرور و امکان گرفتن نسخه پشتیبان است و می تواند 10 گروهبندی برای کاربران ایجاد نماید و فعال و غیر فعال کردن کاربران را انجام داده و خروجی اکسل مناسب را از داده به ما بدهد و قابلیت اتصال هم زمان دو عدد آنتن برد بلند rfid و یا ریدر اکسس کنترل از طریق پروتکل ویگند میسر است.

نحوه اتصال به 2 آنتن UHF:

طبق نقشه ارائه شده مراحل اتصال به شرح زیر می باشد.

1. سیم های قرمز و مشکی دستگاه و آنتن ها را به آداپتور 12 ولت اختصاصی هر یک متصل نمایید.
2. ارتباط بین آنتن ها و دستگاه از طریق سیم های ویگند برقرار می شود. سیم های 1W را به ترتیب به ویگند آنتن ورود و سیمهای 2W را به ویگند آنتن خروج متصل کنید.
3. به منظور عملکرد صحیح ارتباط ویگند، لازم است سیم های منفی (GND (دستگاه و آنتن ها به یکدیگر متصل شوند.
4. درصورت قرار گرفتن تگ یا کارت مجاز مقابل هر کدام از آنتن ها رله دستگاه فعال شده و فرمان بازشدن راهبند یا درب صادر می گردد.

توجه برای فعال سازی سیستم ابتدا باید کارت ها یا تگ های مجاز به دستگاه تعریف کددهی شوند. جهت انجام عملیات کددهی و سایر تنظیمات لطفاً به راهنمای استفاده از نرم افزار مدیریت محلى تحت وب مراجعه فرمایید.
نکته : تمامی کارت خوان های دارای خروجی ویگند قابل اتصال به دستگاه هستند.
نکته : در صورت استفاده از آنتن برد بلند می بایست ویگند دستگاه و آنتن برروی مقدار 26 بیت تنظیم شوند.
نکته : ولتاژ VAUX همان ولتاژ تغذیه ورودی VIN است و قابل استفاده برای دستگاه های جانبی می باشد.
نکته : داخل دستگاه یک جامپر جهت تعیین نوع خروجی رله تعبیه شده است

راه اندازی نرم افزار مدیریت محل تحت وب

1. پس از سیم بندی مناسب برق دستگاه را متصل نمایید.
2. دستگاه یک بوق می زند و LED روی آن که نشان دهنده وضعیت شبکه است چشمک زن می شود.
3. وای فای کامپیوتر تبلت و یا گوشی هوشمندتان را روشن کنید. نقطه اتصال دستگاه به نام Beta را پیدا کنید و رمز عبور 123456789 را وارد نمایید.
   نکته : با انجام این مرحله هر بار با روشن کردن وای فای کامپیوتر یا موبایل به صورت اتوماتیک به نقطه اتصال دستگاه وصل خواهید شد.
4. پس از اتصال به نقطه اتصال دستگاه LED شبکه آبی ثابت روشن میشود.
5. حال در مرورگر وب آدرس آی پی 192.168.4.1 را وارد نمایید
