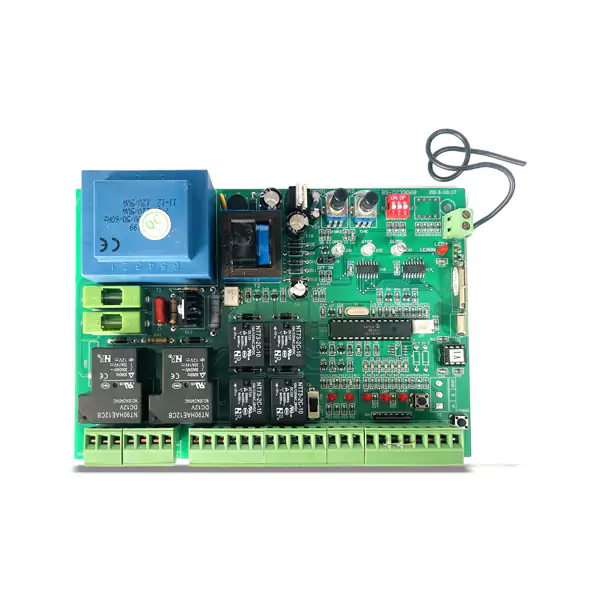

مدار کنترل راهبند بتا B300 فابریک

بررسی اجمالی مدار کنترل راهبند بتا B300 فابریک:

مدار کنترل راهبند بتا B300 یک مرکز کنترل کامل و کاربردی مناسب راهبند بتا B-300 بوم 5 متری دولوکس میباشد. این برد با پشتیبانی از ریموت کنترل، کلید سه‌حالته، فتوسل، لیمیت سوئیچ و لوپ دتکتور، امکان کنترل و ایمنی بهتر راهبند را فراهم می‌کند. یکی از نقاط قوت برد B300، پشتیبانی از چند روش مختلف برای فرمان دادن به راهبند است. این مرکز کنترل می‌تواند از طریق ریموت کنترل 433MHz لرنینگ، کلید سه‌ حالته، آنتن دور برد و تجهیزات کنترل تردد (Access Control) فرمان دریافت کند.

برد B300 همچنین به امکانات مختلفی برای افزایش ایمنی و کنترل عملکرد راهبند مجهز شده است:

• تشخیص مانع: در صورت برخورد بوم با مانع، برد می‌تواند جهت حرکت را معکوس کند.
• پشتیبانی از فتوسل: با اتصال چشمی فتوسل، در صورت قرار داشتن خودرو در مسیر، امکان جلوگیری از بسته شدن بوم فراهم می‌شود.
• پشتیبانی از لیمیت سوئیچ: برای تعیین موقعیت باز و بسته شدن بوم.
• قابلیت اتصال لوپ دتکتور: برای تشخیص حضور خودرو و صدور فرمان باز شدن بوم.
• قابلیت اتصال فلاشر: امکان اتصال دو عدد فلاشر برای نمایش وضعیت عملکرد راهبند.
• بسته شدن اتوماتیک: امکان فعال‌سازی بسته شدن خودکار بوم پس از باز شدن و گذشت زمان تنظیم‌شده.
• نمایش وضعیت با LED: چراغ‌های روی برد وضعیت برق ورودی، بوم، لیمیت سوئیچ، فتوسل و سایر بخش‌ها را نمایش می‌دهند.

این مدار کنترل که برای راهبند بتا میباشد، با برق ورودی 220VAC کار می‌کند و ولتاژ خروجی آن برای موتور نیز 220VAC است. برای حفاظت مدار در برابر اتصال کوتاه و اضافه‌جریان ناشی از موتور و برق ورودی نیز دو فیوز شیشه‌ای روی برد در نظر گرفته شده است. فرکانس کاری بخش ریموت این مرکز کنترل 433.92MHz است و امکان کددهی تا 15 عدد ریموت کنترل برای آن وجود دارد.
