سویچر آیفون تصویری

کاربرد سوئیچر در آیفون تصویری:

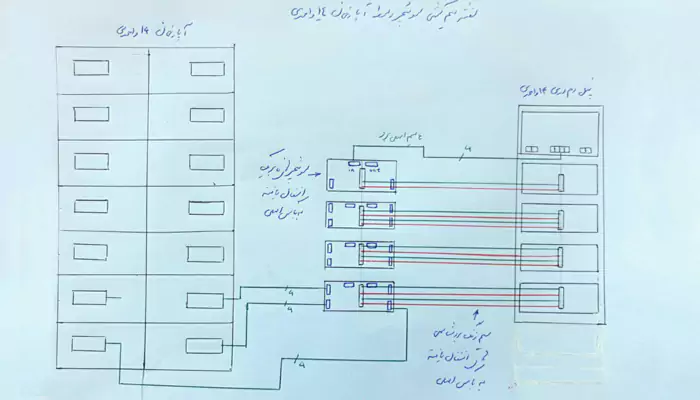

در نصب و راه اندازی انواع آیفون تصویری از یک قطعه به نام سویچر استفاده می گردد که همانطور که از نامش پیداست وظیفه سویچ کردن از یک واحد به واحد دیگر را با رله های که در خود دارد به عهده دارد.شزکت های تولید کننده آیفون تصویری ایرانی این قطعه را در پشت پنل دم دری می گذارند مانند تمام تولیدات آیفون تصویری تابا و یا به صورت جداگانه عرضه می کنند مانند تمام تولیدات آیفون تصویری سیماران.اصولا استفاده از فرم سویئچر وسط (قرار دادن سوئیچر بین پنل و مانیتورها) کم کردن تراکم سیم در پشت پنل تصویری وکمتر شدن نویز القایی و کاهش طول سیم از پنل تا سوئیچر با تراکم زیاد می باشد .ضمنا ایجاد فضای بهتر برای سوئیچرها و تقسیم بین واحدی و سهولت عیب یابی و نظم در چیدمان مسیر سیم کشی ایده ال است. به هرحال وضعیت کلی ساختمان اگر اجازه داد طول مسیر را هرچه کمتر کنید بهتر و از ایجاد نویز هم کاسته خواهد شد. در این نوع سیم کشی تنها از پنل ۴ سیم از برد صفحه به باکس اصلی سوئیچر ها هدایت می شود . و سطح مقطع سیم زوجی را بخاطر سیم اصلی و افت ولتاژ تا حد امکان یک شماره بالاتر از زوجی های فرعی (از سوئیچر تا مانیتور) انتخاب کنیم بهتر است.

سوئیچر دربازکن تصویری چیست؟ و چه کارایی برای آیفون های تصویری دارد.

• سوئیچر آیفون تصویری وظیفه دارد تا تصویر را تقویت کند. و تقسیم بندی زنگ را انجام دهد و همچنین نویز صدا و تصویر را در واحدهای بالا به حداقل برساند.

سوئیچر در نصب آیفون تصویری یک ساختمان چند طبقه (یک طبقه نیاز به سوئیچر ندارد) به کار می آید در نصب بیشتر مدل های آیفون های تصویری چهار رشته سیم اصلی از پنل دم دری به طبقات بالا می رود که رشته رفت و برگشت صدا و زنگ توسط یک سیم انجام میشود و اگر از این محصول یعنی سوئیچر استفاده نشود.

زمانی که ما هر کدام از شستی را فشار می دهیم، کلیه طبقات زنگ میخورد سوئیچر فرمان زنگ واحد مورد نظر را صرفاً صادر می کند  و بقیه واحدهازنگ نمی خورد. کاربرد دیگر آن در تقویت صدا و تصویر ارسالی از پنل دم درب می باشد و هر گونه نویز بر روی صدا و تصویر را از بین می برد و اختلالات را به حداقل می رساند. در ضمن در یک آپارتمان 10 طبقه زمانی که از سویچر در نصب آیفون تصویری استفاده گردیده عیب یابی برای تکنسین نصب آیفون تصویری بسیار ساده می باشد.

نصب انواع آیفون تصویری با سوئیچر:

سوئیچر تک کانال:

کاربرد از این مدل سوئیچر بسیار کم شده و تنها به دلیل این که شرکت های تولید کننده انواع آیفون تصویری در تولیدات خود از آن در داخل مانیتور تصویری استفاده می کنند. بیشتر کاربرد این نوع در زمان نصب آیفون تصویری کوماکس و یا انواع آیفون تصویری ایرانی در زمان های قدیم و حدود 10سال پیش بوده است.البته اکنون در زمان برخی ایرادت که مربوط به سوئیچر تکی پشت پنل می شود باید اقدام به تعویض آن نمود.برای برخی از انواع مدل مانیتور دربازکن تصویری رنگی که نیاز داریم به دو ورودی مجزا فرمان باز شو بدهد از انواع مدل سوئیچر دو پنل باید استفاده نماییم.

سویچر مجتمع آیفون تصویری:

تمام مدل های آیفون تصویری ایرانی یا در پشت پنل و یا جداگانه آن را ارائه می دهند و یکی از قطعات ضروری در راه اندازی انواع دربازکن تصویری از دو تا n واحد می باشد. نقشه راه اندازی و نصب در قسمت مانیتور و پنل تصویری قرار دارد و به راحتی قابل اجرا است.این سوئیچرها باید در یک باکس و دور از نور آفتاب و باران قرار بگیرد.

کاربرد سوئیچر در دربازکن تصویری تکنما:

همانطوری که در سیم کشی کلید تبدیل ، برای افزایش نقاط کنترل از کلید صلیبی یا کراکس استفاده می کنیم . در نصب دربازکن تصویری دیجیتال تک نما نیز چنانچه بخواهیم بیش از یک پنل استفاده کنیم ، از سوئیچر تک نما بهره میبریم . به این طریق که برای هر پنل اضافی یک سوئیچر مورد استفاده قرار می گیرد . و این مزیتی است انحصاری در تک نما که میتوان بدون محدودیت پنل های بیشتری در صورت لزوم مورد استفاده قرار داد .نحوه نصب سوئیچر : کابل پنل 1 شامل سیمهای L1 / L2 /D1/ D2/ GND/ -V/+V به محل ODS1 بر روی سوئیچر نصب میشود و کابل پنل 2 شامل سیمهای L1 / L2 /D1/ D2/ GND/ -V/+V به محل ODS2 بر روی سوئیچر نصب میشود و از محل IDS سوئیچر به گوشیها متصل می گردد .

سویچر پنل هوشمند آیفون تصویری:

موارد بسیار معدودی که ورودی یک آپارتمان دو و یا سه درب می باشد،استفاده می گردد و حتی می توان با تهیه انواع آیفون تصویری دو پنل از این قطعه نیز ستفاده نکرد ولی خوب به لحاظ هزینه بسیار باصرفه تر است.

مثال کاربردی این که برای یک مجتمع 8 واحدی که دارای دو درب ورودی هست، دو راه انتخاب وجود دارد یا مانیتور دو پنل که قیمت آن کمی بالا می باشد و یا انتخاب مانیتور ساده و تک پنل و استفاده از یک سوئیچر هوشمند پشت پنل است.
