جک یوتاب با کیفیت و گارانتی معتبر:
از زمان طراحی و تولید جک پارکینگ در کشور بسیاری از شرکت های بزرگ سعی در ارائه چندین مدل با کیفیت نموده اند و برند یوتاب که در تولید و ارائه قفل برقی توانسته توانایی های خود را به اثبات برساند اکنون در خط تولید این محصول 3 مدل متفاوت را دارد که مورد توجه بسیاری از مشتریان می باشد.یک مدل از جک یوتاب 24 ولتی و دو مدل از جک یوتاب 220 ولتی در نیمه دوم سال 1403 در قسمت فروش قرار دارد و ارائه و نصب می شود.برای تجهیز ورودی های کوچک و بزرگ و سبک و سنگین از این 3 محصول می توان خرید و استفاده نمود و از گارانتی 24 ماهه در محل نصب استفاده کرد.
معرفی اجزا و متعلقات جک یوتاب U10 (400-600):
1- یک جفت جک یوتاب یا بازویی ( یک عدد) به همراه آچار خلاص کن آن (600-400)

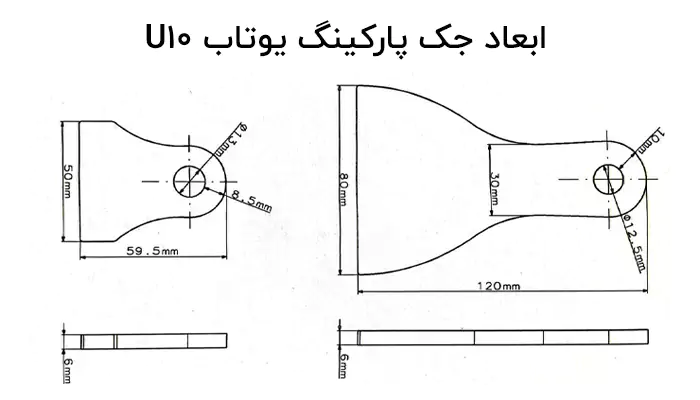

در داخل پک کامل U10 دو عدد جک که شامل کلید خلاص کن آلنی است موجود میباشد. و در رنگ سفید و ظاهر زیبا می توان نصب و استفاده نمود.2- تکیه گاه (براکت نصب جک یوتاب) ابتدا و انتهای دو بازو به همراه پیچهای آلن و محورهای استوانه ای آنها:
برای تمام مدل از انواع جک پارکینگ براکت نصب خود جک مورد نیاز است تا بر روی چهارچوب و درب جوشکاری و نصب شود و امنون براکت نصب جک یوتاب را مشاهده می کنید.

3-دو عدد ریموت جک یوتاب
دو عدد ریموت کنترل جک یوتاب با چهار دکمه قرار دارد که پس از شناسانده شدن به مرکز، جهت فرمان دادن بصورت رادیویی از راه دور مورد استفاده قرار می گیرند. هر دکمه ریموت به طور دلخواه قابل برنامه ریزی به صورت ذیل می باشد :
الف ) دو لنگه ای ب ) تک لنگه ای ( پیاده رو) ج) STOP د) رله AUX
4-دو عدد خازن جک پارکینگ راه انداز 8UF-AC
هر موتور دارای یک خازن AC می باشد که جهت راه اندازی موتورها مورد استفاده قرار می گیرد .
5- یک جفت چشم جک یوتاب (گیرنده و فرستنده) به همراه چهار عدد پیچ و رول پلاک
چشمی جک یوتاب در یک مدل ارائه می شود و جهت تشخیص موانع متحرکی که ممکن است در حین کارکرد موتور ها بین درب ها قرار گیرند، بکار می روند . که نوع عکس العمل جک های پارکینگ بستگی به نوع بستن اتصالات چشمها دارد ، که دو مد باز و بسته می تواند باشد. چشم فرستنده TX و چشم گیرنده RX نام دارد که RX دارای کنتاکت باز می باشد.
6-مدار جک یوتاب با قاب و ترانس
مدار جک یوتاب مدل u10 در دو مدل ارائه می شود که خوب در برخی از مدار جک رامونا مینی و در برخی دیگر از مدار جک پارکینگ یوزیتا استفاده می شود و مغز اصلی فرمان دهنده سیستم می باشد که عملکرد آن را می توان توسط پنج دکمه E , D , C , B , A که در سمت چپ آن تعبیه شده برنامه ریزی نمود . پیغامهای مختلف آن مقدار متغیر ها، متغیرها، تأیید ، خطاهای سیستم و ... ) بوسیله دو نمایشگر 7-Seg نمایش داده می شود.
7-فلاشر جک یوتاب
فلاشر چشمک زن جک یوتاب جهت آگاهی کاربران از فعال یا غیر فعال بودن سیستم از داخل یا خارج ساختمان بکار می رود. فلاشر جک یوتاب در نوع 220 ولت موجود است و معمولا روی چهارچوب درب نصب می گردد تا از دو طرف قابل دیدن باشد . نوع دیگر لامپ چشمک زن دارای آنتن می باشد ، که جهت افزایش برد ریموتها مورد استفاده قرار می گیرد. مراحل مونتاژ آنتن برروی چراغ در شکل زیر کاملا نمایش داده شده است.
(وصل آنتن اختیاری)نکات لازم جهت نصب جک U10:
توجه:قبل از نصب پایه های بازو،موارد ذیل را کنترل کنید:- درب به راحتی باز و بسته شود و گیر نداشته باشد.
- مانعی در مسیر حرکت درب وجود نداشته باشند
- لولا ها معیوب نباشند و روغن کاری شده باشند
- در انتهای کورس باز و بسته شدن درب،استاپر های مکانیکی (A،B) تعبیه شده باشد.
نمونه کابل مورد نیاز جهت نصب جک U10 یوتاب:
برای قسمت نصب و راه اندازی انواع جک پارکینگ و از جمله جک یو 10 باید توجه نمود که از کابل و سیم استاندارد و مورد نیاز هر قسمت استفاده نمود تا ماندگاری بالا داشته باشد.
متعلقات | کابل |
---|---|
بازو U10 | 4x1mm² |
فلاشر | 2x1.5mm² |
آنتن | کابل کواکسیال RG-58 |
سلکتور سوئیچی یا دیجیتالی | 2x1mm² |
چشمی سمت داخل محوطه | کابل گیرنده (RX) 4x1mm² کابل فرستنده (TX) 2x1mm² |
چشمی سمت خارج محوطه | کابل گیرنده (RX) 4x1mm² کابل فرستنده (TX) 2x1mm² |
برد کنترل | 3x1.5mm² |
قفل درب پارکینگی | مدل 1093 پارکینگی |
اجزا و متعلقات درب پارکینگ یوتاب 689:
1- یک جفت جک یوتاب یا بازویی ( یک عدد) به همراه آچار خلاص کن آن (689)
در پک کامل دو عدد بازویی قرار دارد که با موتور 24 ولت مجهز می باشد و دارای یک دستگیره قرمز خلاص کن و یک کلید آلنی برای رها سازی جک از حالت برقی می باشد.
2- تکیه گاه (براکت نصب جک یوتاب) ابتدا و انتهای دو بازو به همراه پیچهای آلن و محورهای استوانه ای آنها
3-دو عدد ریموت جک یوتاب
دو عدد ریموت کنترل جک یوتاب در یک مدل 4 دکمه که پس از شناسانده شدن به مرکز، جهت فرمان دادن بصورت رادیویی از راه دور مورد استفاده قرار می گیرند. هر دکمه ریموت به طور دلخواه قابل برنامه ریزی به صورت ذیل می باشد :
الف ) دو لنگه ای ب ) تک لنگه ای ( پیاده رو) ج) STOP د) رله AUX
5- یک جفت چشم جک یوتاب (گیرنده و فرستنده) به همراه چهار عدد پیچ و رول پلاک
چشمی جک یوتاب در یک مدل 12 تا 24 ولت ارائه می شود و جهت تشخیص موانع متحرکی که ممکن است در حین کارکرد موتور ها بین درب ها قرار گیرند، بکار می روند . که نوع عکس العمل جک های پارکینگ بستگی به نوع بستن اتصالات چشمها دارد ، که دو مد باز و بسته می تواند باشد. چشم فرستنده TX و چشم گیرنده RX نام دارد که RX دارای کنتاکت باز می باشد.
6-مدار جک یوتاب با قاب و ترانس
مدار جک یوتاب 689 مغز اصلی فرمان دهنده سیستم می باشد که عملکرد آن را می توان توسط پنج دکمه E , D , C , B , A که در سمت چپ آن تعبیه شده برنامه ریزی نمود و همچنین یک کارت گیرنده و یک ترانیس 24 ولت اکسترنال در باکس مدار قرار دارد و پیغامهای مختلف آن مقدار متغیر ها، متغیرها، تأیید ، خطاهای سیستم و ... ) بوسیله دو نمایشگر 7-Seg نمایش داده می شود .
7-فلاشر جک یوتاب
فلاشر چشمک زن جک یوتاب جهت آگاهی کاربران از فعال یا غیر فعال بودن سیستم از داخل یا خارج ساختمان بکار می رود. فلاشر جک 24 ولت یوتاب معمولا روی چهارچوب درب نصب می گردد تا از دو طرف قابل دیدن باشد . نوع دیگر لامپ چشمک زن دارای آنتن می باشد ، که جهت افزایش برد ریموتها مورد استفاده قرار می گیرد. مراحل مونتاژ آنتن برروی چراغ در شکل زیر کاملا نمایش داده شده است.
(وصل آنتن اختیاری)جک پارکینگ یوتاب با قابلیت برق اضطراری:
دربین تولیدات داخل جک پارکینگ یک مدل جک تابا دارای مدار 24 ولت می باشد و پس از آن نیز جک یوتاب دارای مدار 24 ولت است.به دلیل شباهت جک یوتاب با مدل آلمانی زومر بسیار پر طرفدار می باشد و می توان از قسمت برق اضطراری آن بهره برد.دارای یک دسته قرمز رنگ برای به حالت خلاص کردن جک می باشد و یک عدد کلید سویچی (در نمونه تولیدات جدید کلید آلنی می باشد) بایستی در قسمت جلوی جک قرار داد و به سمت راست چرخاند تا از حالت درگیر بودن موتور خلاص گردد.نکته بسیار مهم در طول عمر این موتور قرار داده شده این است که به دلیل 24 ولت بودن دارای دو عدد زغال می باشد که پس از تمام شدن آن که مدت زمان 5 سال به بعد می باشد به راحتی قابل تعویض است.

جک 689 یوتاب، با تکنولوژی آلمان
برای ارائه یک مدل موفق از جک پارکینگ شرکت یوتاب تلاش بسیاری نمود و پس از کش و قوس های فروان محصول نهایی کاملا متفاوت از دیگر برندهای تولید داخل وبسیار عالی به کشور عرضه نمود.البته باید در نظر داشت که این محصول تنها مدل ارائه شده می باشد که به صورت گسترده ارائه گردیده و از پشتیبانی 24 ماهه شرکت برخوردار است.مدل دیگر که در اواخر سال 1399 وارد بازار گردید با نام U10 می باشد که به صورت آزمایشی وارد بازر گردید تا در صورت صلاح دید شرکت در تولید انوه قرار گیرد.اگر یک نگاه کلی به شکل و قیافه جک 689 و ساختار آن بیاندازیم در می یابیم بسیار نزدیک به جک زومر مدل تویست 200 می باشد.البته مدل موتور استفاده شده مشترک بین این جک آلمانی و ایرانی می باشد یعنی موتور جک زومر بر روی تولیدات جک یوتاب مدل 689 قرار گرفته است.
طراحی و ساخت جک پارکینگ یوتاب
در بین تولیدات شرکت یوتاب با توجه به گستردگی قطعات در تولید یک جک پارکینگ ائم از چشمی بین درب،یراق جک،مدار کنترل حک،بازوها،داشتن کیفیت بالا در تمام قطعات بسیار مهم و مستلزم داشتن استاندار بالا می باشد.از لحاظ ظاهری در ابتدای جک موتور روبه بالا و به صورت روکش آلومنیوم و تلسکوپی می باشد که بسیار نرم و بی صدا و پرقدرت کار می کند.یک دسته قرمز رنگ جهت خلاص کردن جک یوتاب از حالت گیربکس به حالت معمولی وجود دارد که به راحتی می توان آن را انجام داد.
انتخاب جک پارکینگ با مدار کنترل پیشرفته:
یکی از ارکان موفقیت ارائه جک پارکینگ می تواند مدار کنترل جک پارکینگ باشد که دارای برنامه دهی راحت و گزینه های بسیار برای تنظیمات دلخواه و شخصی سازی باشد.در دو مدل از انواع جک پارکینگ یوتاب دو نوع مدار متفاوت قرار داده شده است.در نوع مدار جک 689 می توان یک ترانس 24 ولت را مشاهده نمود و که به صورت اکسترنال در بالای برد اصلی قرار دارد و مدار کنترل اصلی دارای نمایشگر می باشد و از سه دکمه برای برنامه دهی برخوردار است.دارای گیرنده با فرکانس 433 است و می توان از انواع ریموت درب پارکینگ با این رنج فرکانس استفاده نمود.برق ورودی برای این مدار 2320 ولت است و می توان از انواع برق اضطراری جهت باز و بسته کردن درب در مواقع قطه برق استفاده نمود.اما در جک پارکینگ U10 که با دو پارت نامبر 400 و 600 ارائه شده است مدار کنترل 220 ولتی قرار دارد که دارای برنامه دهی بسیار ساده و آپشن های فراوان است و می توان از انواع ریموت یوتاب جهت کد دهی استفاده نمود.در این مدار مدل فلاشر جک پارکینگ با همان شکل و فقط در نوع 220 ولتی است.
نحوه کارکرد جک پارکینگ یوتاب مدل U10
بعد از ارائه موفقیت آمیز جک یوتاب 689 اکنون نوبت ارائه مدل دیگر از انواع جک پارکینگ با کارکرد برق 220 ولت هستیم که با نام جک U10 یوتاب می شناسیم.این مدل که به تازگی ارائه شده از نظر ظاهر بسیار شبیه جک کالیپسو 400 می باشد و از لحاظ کارکرد بسیار عالی و بی نظیر است.همان طور که در فیلم کوتاه کارکرد جک U10 ملاحظه میکنید مسیر باز و بست درب بدون صدا و بدون وقفه است و می توان قفل برقی مناسب را نیز برای امنیت استفاده نمود.مدار کنترل 220 ولتی با تنظیمات اتوماتیک و دستی می تواند برای بسیاری از نصاب ها ایده آل باشد و مورد پسند باشد.تجهیزات کامل در پک قرار دارد که به قرار زیر است:
- دوعدد بازویی
- دوعدد ریموت جک U10
- مدار کنترل 220 ولت
- چشمی بین درب
- فلاشر بالای درب
- یراق آلات نصب
انتخاب جک پارکینگ یوتاب برای تمام نقاط کشور
یکی از دق دقه های اصلی خریداران سازگار بودن جک پارکینگ خریداری شده با آب و هوای شهر مورد نظر خود است که بسیار به جا می باشد.جک تولیدی شرکت یوتاب دارای درجه حفاظت خوبی از نظر بارندگی و گرما می باشد و تاکنون در اکثر شهرهای ایران نصب گردیده و مشکل خاصی از این نظر گزارش نگردیده است.البته جک های برقی پارکینگ که در مکان سرپوشیده نصب شده و با جایی که در مکان سر باز می باشد مسلما عمر بیشتری دارند.باید توجه نمود که چشمی بین درب و چراغ چشمک زن سر درب و ریموتها بایستی مراقبت و حفاظت گردد زیرا شامل گارانتی نمی گردد.

چگونگی انتخاب جک یوتاب با امکانات مورد نظرخودمان
در حال حاضر شرکت یوتاب دو نمونه جک مدل 689 و جک U10 جهت درب دو لنگه و تک لنگه لولایی در خط تولید و ارائه به بازار دارد که ما می توانیم برای هر انگه درب تا 3 متر و تا وزن هر لنگه 500 کیلو با تردد روزانه بالا نصب نمود.فعلا مدل ریلی و یا دیگر نمونه های جک پارکینگ در خط تولید قرار ندارد.برای مجتمع های مسکونی و ویلایی و اماکن با تردد نسبتا بالا بسیار مناسب است.
لیست مشخصات درب پارکینگ یوتاب U10 (400-600):
مدل بازو | U10-400 | U10-600 |
---|---|---|
حداکثر عرض هر لنگه درب | 2.5m | 4m |
حداکثر وزن هر لنگه درب | 400kg | 400kg |
منبع تغذیه | 230VAC-50HZ | 230VAC-50HZ |
جریان کارکرد عادی موتور | 0.8A | 0.8A |
حداکثر جریان حالت اضافه بار | 1A | 1A |
حداکثر توان مصرفی | 200W | 200W |
خازن | 8µF | 8µF |
حداکثر کورس پیستون جک | 400mm | 600kg |
سرعت پیستون جک | 0.016m/s | 0.016m/s |
حداکثر نیروی محوری جک | 2300N | 2300N |
درجه حرارت کارکرد جک | +50/-30 C | +50/-30 C |
درجه حفاظت جک | IP44 | IP44 |
سیکل کارکرد | 30% | 30% |
وزن جک | 6.5kg | 7.1kg |
قیمت جک پارکینگ یوتاب و هزینه های نصب
مقوله بسیار مهم در هنگام انتخاب یک نمونه جک پارکینگ قیمت مناسب می باشد و مقایسه با دیگر برندهای مشابه که از لحاظ امکانات و کارکرد بهتر باشند.با توجه به خاص بودن دو مدل جک پارکینگ به لحاظ کارکرد با موتور آلمانی و شکل ظاهری آن تنها نمونه نزدیک جک تابا می باشد و دیگری بسیار نزدیک به جک وی تو 400 که انتخاب یک نمونه کار بسیار سختی نمی باشد و قیمت های این دو بسیار نزدیک هم می باشد.نصب و راه اندازی حتما بایستی توسط تکنسین مجاز انجام پذیرد تا بتوانیم از خدمات پشتیبانی آن استفاده نماییم.

گارانتی و خدمات پس از فروش
در قسمت قفل برقی و جک پارکینگ شرکت یوتاب 24 ماه ضمانت در محل نصب را ارائه می دهد و کافیست در هنگام احتیاج به خدمات با شماره درج شده بر روی مدار کنترل جک تماس گرفته تا 24 الی 48 ساعت مورد باز بینی تکنسین قرار گیرد.
سولات متداول در مورد جک یوتاب
تمام مدل ریموت فرکانس 433 با آن مچ می گردد.
تمام مدل قفل برقی کله گاوی و حیاطی بر روی این جک یوتاب قابل نصب می باشد.
تمام مدل از انواع جک پارکینگ با موتور 24 ولت را می توان با باطری 12 ولت 4.5 و یا 7 آمپر به تعداد دو عدد تجهیز نمود و باکس آن را در کنار مدار جک یوتاب نصب کرد.
تمامی مدل جک پارکینگ یوتاب با رعایت مقررات جاری دارای سیستم خلاص کن سریع هستند که به افرادی که نیاز به باز کردن فوری درب دارند در صورت قطع برق می توانند به صورت دستی این کار را انجام دهند. البته این کار می تواند توسط سارقان برای باز کردن جک پارکینگ یوتاب مورد سوء استفاده قرار گیرد،
بله دقیقا موتور زومر تویست 200 برای جک 689 یوتاب قابل نصب و استفاده است.
