برای بسیاری از ورودی های منازل و شرکت ها نیاز به اعمال نوعی کنترل تردد داریم و از این رو باید ابتدا اقدام به تهیه یک مدل از انواع قفل برقی نماییم و سپس مدل مناسب از اکسس کنترل را با آن اتصال دهیم.با این کار به نوعی یک کنترل و حفاظت می توان بر روی ورودی انجام داد و اکنون برند پنچ ستاره که تولید کننده انوع قفل برقی پنج ستاره است در این زمینه محصول قدرتمند ارائه نموده که می توان با بسیاری از انواع قفل های برقی متصل و استفاده شود.از ویژگی های بسیار کاربردی این مدل کنترل تردد پنج ستاره استفاده از انوع تگ اکسس کنترل با فرکانس 125 است که بسیار مرسوم می باشد و همچنین حدف و اضافه کردن کاربران به راحتی امکان پذیر است.
همان طور که مشاهده می کنید اتصال این مدل از اکسس کنترل 5 ستاره به صورت دو یونیت جداگانه است که دارای سون سگمت جهت برنامه دهی می باشد.قسمت کارتخوان و ریدر دستگاه جداگانه بر روی محل دیگر می تواند قرار بگیرد و استفاده شود.

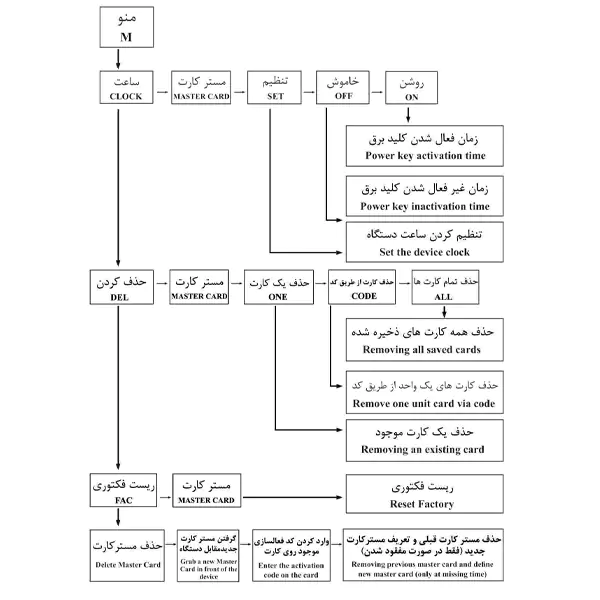

با استفاده از منو و زیر منوهای کاربردی می توان کارت مستر را تعریف نمود و سپس هم به نوعی می توان ساعت را بر روی نمایشگر داشته باشیم و هم تنظیمات خاموش و روشن و حذف کاربر و یا فعال کردن آن که از طریق یک دفترچه راهنمای کاملا فارسی امکان پذیر است.
توضیحات نصب و فعال سازی اکسس کنترل F21:
** توجه داشته باشيد قبل از اتصال ترانس به دستگاه ، برق ترانس قطع باشده

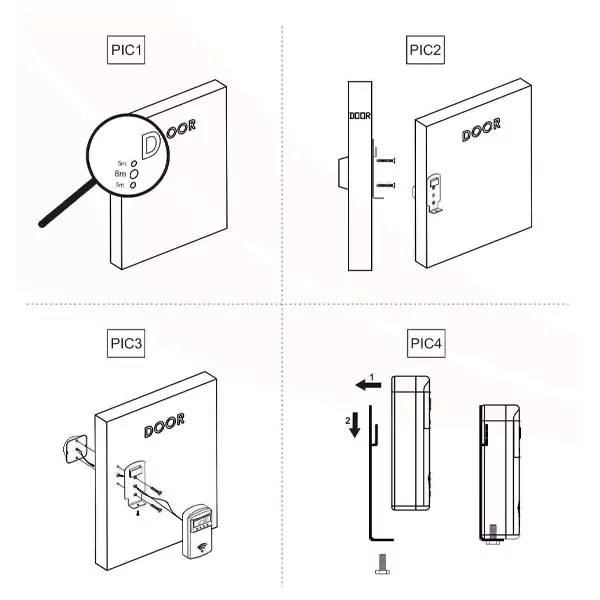

ابتدا دو عدد سوراخ به قطر ٥ ميليمتر در راستاى سوراخ هاى بايه فلزى روى درب جهت نصب سنسور بيرونى به يايه فلزى ايجاد نماييد, سيس يک سوراخ به قطر ٨ ميليمتر جهت عبور سيم سنسور بيرونى ايجاد نماييد. (تصوير ١)
بوسيله دو عدد بيج مناسب موجود در جعبه، پايه فلزى را به سنسور بيرونى متصل نماييد.
(تصوير ٢)
٣- سوكت دستگاه داخلى وسوكت سنسور بيرونى كه سيم هاى آن سفيد و قرمز است رابه يكديكر متصل نماييد. بهتر است اضافه سيم ها را داخل فضاى خالى يروفيل درب، مخفى كنيد. (تصوير ٣)
*-يس از نصب كامل بايه فلزى، دستگاه را به صورت مشخص شده در تصوير بر روى بايه فلزى قرار دهيد و پيج آن را از زير ببنديد. (تصوير ا)
٥- اكنون سيم هاى برق اصلى و بوبين قفل را متصل كنيد. ( تصوير ٥)
نحوه اتصال سيم ها: (تصويره)
اتصال دستگاه به بوبين قفل : سيم آبى و سفيد برق اصلى دستگاه 12V-AC : سيم آبى وقرمز
(توضيحات: سيم آبى براى برق اصلى دستگاه و بوبين قفل مشترك مى باشد.)
*در صورت كاركردن دائم بوبين، مى بايست سيم هاى آيفون به بوبين را جا به جا كنيد. (تصویر)- در اين مرحله برق ترانس را وصل نماييد. دقت داشته باشيد جهت عملكرد درست و عمر طولانى دستگاه مى بايست از ترانس مجزا با ولتاز 12V-AC استفاده نماييد.

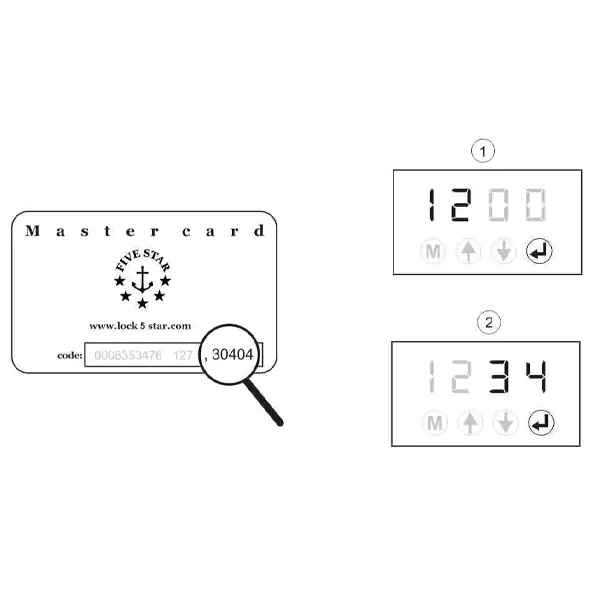

٨- اكنون كد 4 رقمى دريافتى از شركت رابه دستگاه وارد كنيد، فعالسازى انجام مى شود.
طريقه فعالسازى: ابتدا 2 رقم سمت جب ، سيس كليد ثبت ، و دو رقم سمت راست و كليد ثبت را بزنيد. ( تصوير)

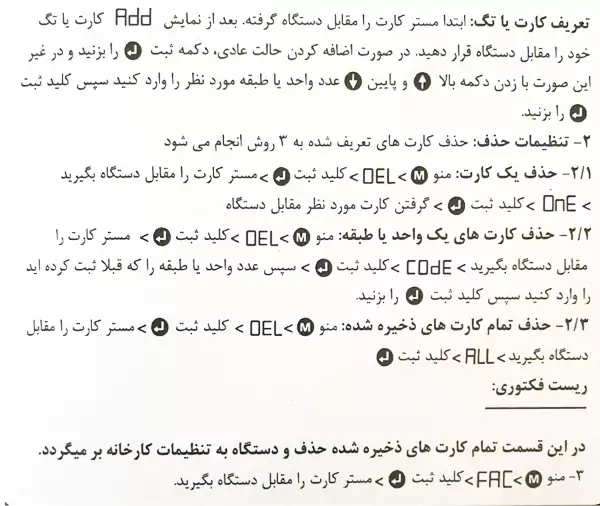

نحوه استفاده و عملکرد ماژول:
شرایط ضمانت فایو استار:
ضمانت صحيح محصول و رعايت شرايط گارانتى همواره يكى ازدغدغه هاى اصلى مشتريان بوده است لذا شركت توليدى صنعتى قفل ينج ستاره بارعايت حقوق مشتريان همواره سعى براين داشته است كه حقوق مشتريان خود رادر اين راستا رعايت نمايد ، براين اساس دوره ى تضمين كيفيت كالاهاى توليدى اين شركت با توجه به نوع محصول خريدارى شده متفاوت مى باشد.گارانتى دستكاه هوشمند كننده ى قفل به مدت يكسال تعيين كرديده است وشروع گارانتى از زمانى آغاز خواهد شد كه كد فعال سازى براى شما ارسال كردد.
محدوده اعتبار ضمانت نامه هاى اين شركت ، مرزهاى جغرافيايى كشور ايران مى باشد.
برجسب سريال نصب شده روى بدنه ى بورد اصلى دستكاه هوشمند كننده ى قفل و هولو كرام كارت گارانتى نبايد پاره يا مخدوش شود ومحصولات مخدوش وفاقد برجسب سريال وكارت گارانتى مشمول ضمانت نمى باشد.
عيوب فنى دراثر ضربه، اتش يا حرارت زياد، تماس يا نفوذ آب و مواد شيميايى و بلاياى طبيعى مشمول گارانتى نمى باشد. محصولاتى كه دستكارى شده و يا توسط افراد غير متخصص تعمير يا به هر دليل باز شود، شامل گارانتى نبوده واين شركت هيجگونه مسئوليتى درقبال عواقب آن نخواهد داشت و ضمانتنامه فاقد اعتبار خواهد شد.
مشكلات برقى، الكترونيكى وفنى ناشى از استفاده ى ترانسى كه ولتاز خروجى آن مطابق ولتاز مورد نياز دستگاه نباشد، نوسانات برق، نصب غير اصولى (توسط افراد غير متخصص) واستفاده غير اصولى كه به تاييد كارشناسان شركت برسد شامل ضمانت نمى باشد.
لطفاً در نگهدارى كارت گارانتى محصول كوشا باشيد زيرا به هيج عنوان المثنى صادر نخواهد شد.
جهت استفاده از خدمات پس از فروش، ارائه كارت گارانتى الزامى مى باشد به محصولات فاقد برجسب سريال وكارت گارانتى بدون هولوكرام، ارائه خدمات امكان يذير نمى باشد.
خدمات ضمانت فقط براى تعميرو سرويس قطعات شامل ضمانت، در محل خدمات يس از فروش است، لذا هزينه ى اياب و ذهاب سرويسكار وهزينه هاى مراسلاتى محصولات بر عهده ى خريدار مى باشد.
مزایا و امکانات F21S:
- حذف كليد وسهولت در ورود و خروج
- تعريف كارت، تگ فقط توسط مستركارت موجود در جعبه دستكاه امكان يذير مى باشد
- جهت امنيت بيشتر وجلوكيرى از دستكارى ،تمامى مراحل تنظيمات نياز به مستر كارت دارد
- امكان حذف تگ يا كارت به صورت تكى، يك واحد از جند واحد يا كليه كارت هاى ذخيره شده
- حداكثر فاصله خواندن تگ ياكارت: ٣ تا 6 سانتى متر
- نوع احراز هويت از طريق كارت،تگ، ريموت، ريموت هوشمند در مدل هاى مختلف
- امكان ريست كردن دستگاه در صورت نياز
- ظرفيت تعريف 128 كارت در مدل F21S
- ظرفيت تعريف 99 واحد يا گروه
- مقاوم در برابر رطوبت و ضربه
- مصرف كم انرژی
- يشتيبانى از زبان انگلیسی
