برای تجهیز بسیاری از خانه ها و ساختمان های مسکونی و اداری به آیفون تصویری می توان از محصولات با کیفیت بهره برد و استفاده کرد.تنوع خوب و بسیار بالایی در انواع مدل مانیتور داخل واحد و پنل تصویری دم دری در مدلهای فوژان، فراز و فروز و فرداد و همچنین 3 مدل از انواع نمونه های پنل کدینگ سیماران وجود دارد و عرضه میشوند.اکنون می توانیم با خواندن مقاله و مورد توجه قرار دادن آن به اندازه های پنل سیماران و چگونگی نصب و تعمییر و راه اندازی مسلط شده و پی ببریم.نکته بسیار مهم در این باره وجود دارد و باید توجه نمود که از تکنسین وارد به کار بهره ببریم و جهت کار نصب و تعمییر آیفون تصویری سیماران می توانیم در قسمت خدمات فروشگاه دکاشاپ درخواست و اتیکت ثبت نماییم.

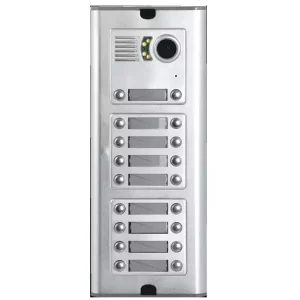

پنل های تصویری طرح فوژان و فروز، به صورت ماجولار(قطعه قطعه) بوده و دارای قابلیت استفاده در طرحهای مختلف عمودی و افقی میباشند. پنلهای فوژان و فراز قابلیت مجهز شدن به یک اکسس کنترل و کارتخوان نیز دارند که به وسیله کارت و تگ می توان اقدام به باز کردن درب نمود.
قوطی های توکار فوژان برای نصب پنل های صوتی و تصویری سیماران استفاده میشود که برای طرح فوژان، 4 نوع مختلف دارد:
قوطی توکار تک ماجول صوتی
قوطی توکار تک ماجول تصویری 30mm (بلندتر از نوع صوتی)
قوطی توکار دو ماجول قوطی توکار سه ماجول
این قوطی ها را بر حسب نوع کار، مطابق شکل صفحه بعد در ترکیبهای مختلفی از 1 الی ۹ ماجول میتوان استفاده کرد:

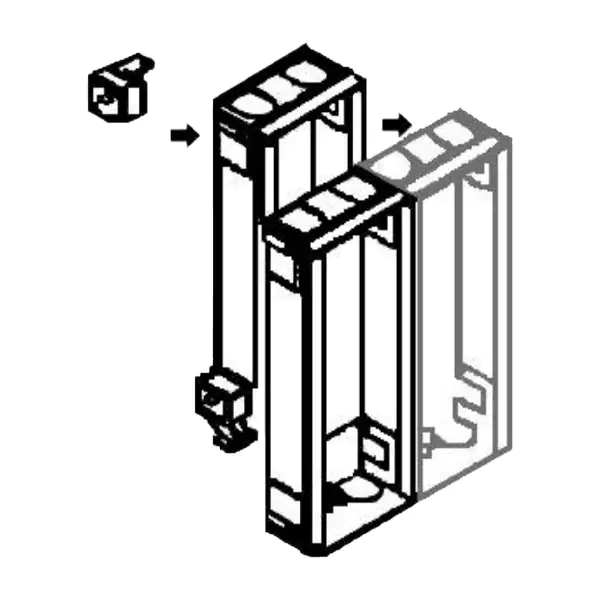

برای اتصال دو یا سه قاب توکار از رابط قوطی توکار استفاده میشود که از سوراخ میانی آن برای عبور کابلها میتوان استفاده کرد.

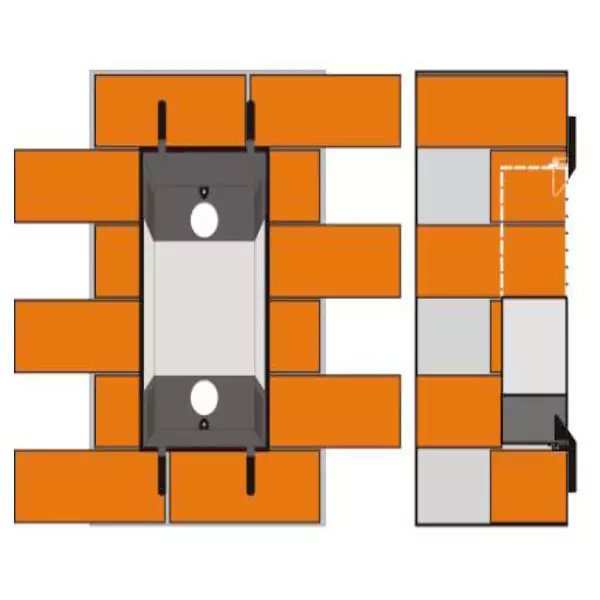

روش نصب و راه اندازی قوطی توکار سیماران:
1) قبل از کار گذاشتن قوطی توکار محل ورود سیم از کف یا دیوارهای جانبی را از قوطی جدا کنید.
2) در نصب پنلهای بالاتر از سه ماژول ابتدا رابط پالستیکی قاب توکار را مطابق شکل نصب کنید. توجه کنید که خود رابط پالستیکی جهت انتقال سیم از یک قوطی به قوطی دیگر میتواند مورد استفاده قرار گیرد. سپس کل
مجموعه را در داخل دیوار نصب کنید.

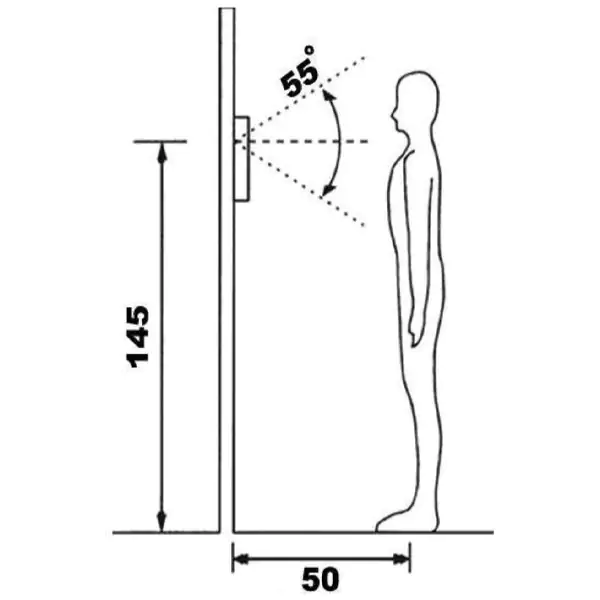

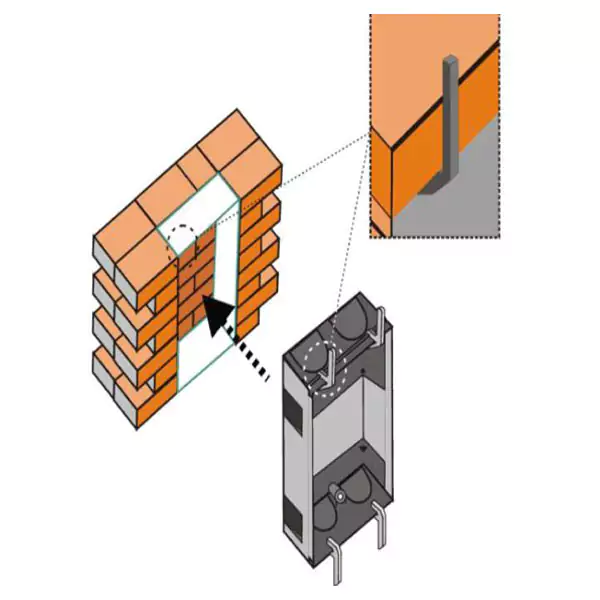

3) قوطی تو کار را مطابق شکل در ارتفاع 145 سانتی متری از سطح زمین و کامال هم تراز با دیوار نصب نمائید
در داخل بسته بندی پنلهای فوژان 3 ماجول، چهار گیره جهت کمک به هم تراز نصب کردن قوطی توکار با دیوار قرار داده شده است. گیره ها را به قوطی تو کار متصل کرده، بعد از محکم کردن قوطی توکار با گچ، گیره ها را خارج نمائید. اگر قوطی توکار هم تراز با سطح دیوار نباشد، پنل و بارانگیر به خوبی بر روی دیوار نصب نخواهد شد

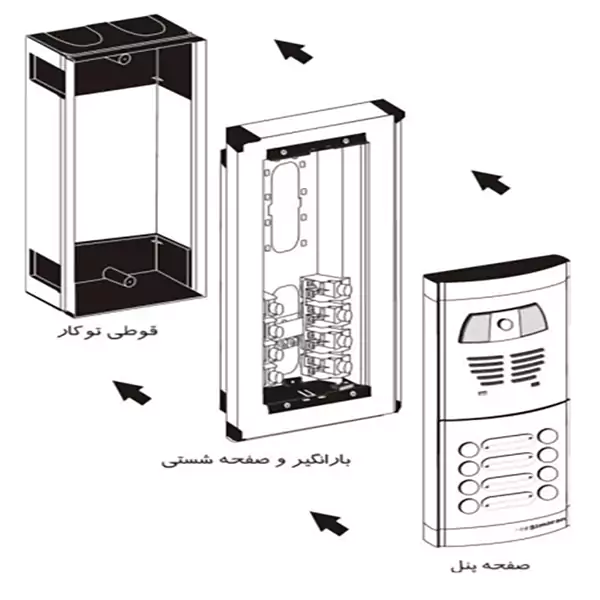

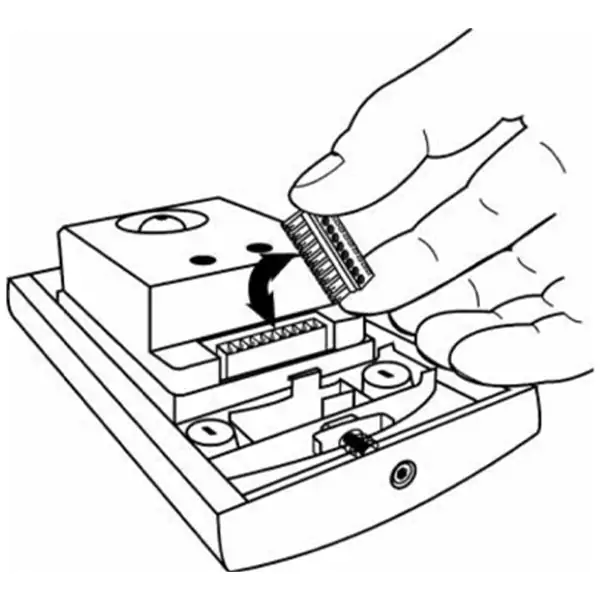

نصب پنل و بارانگیر فوژان
1) با استفاده از آچار آلن پیچ انتهای پنل ماژولها را باز کنید )الزم نیست پیچ تا انتها باز شود. سپس انتهای پنل را به سمت باالی باران گیر فشار دهید تا خار مربوطه آزاد شود، سپس پنل را بیرون آورید. استفاده از ابزار نامناسب بجای آچار آلن باعث هرز شدن و ایجاد مشکالت برای خدمات بعدی می شود.
2) صفحه شستی و قاب بارانگیر را بر روی قوطی توکار قرار دهید. سپس صفحه شستی را با دو عدد پیچ خودکار به قوطی توکار متصل کنید.
برای اتصال محکمتر میتوانید دوتا از پیچهای خودکار را بازکرده )به صورت ضربدری( و به جای آنها با استفاده از پیچ و رولپالک مجموعه را به دیوار محکم نمائید. در هنگام بستن دقت کنید تا به علت سفت کردن بیش از حد صفحه شستی خم برندارد. زیرا در این صورت کلیدها به سمت پائین رانده میشوند. برای نصب پنل های طرح فروز و فراز نیز موارد فوق را رعایت نمایید. شرکت سیماران برای این پنلها حفاظ و باران گیر تولید نمیکند، در صورت درخواست مشتری میتوانید آن را از بازار تهیه نمایید.

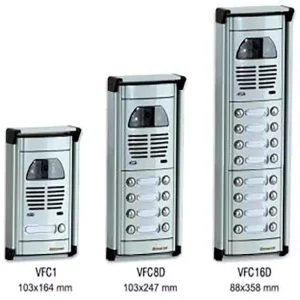

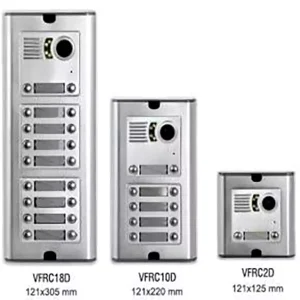

اندازه و ابعاد قوطی پنل آیفون تصویری سیماران مدل فروز و فراز
| پنل های فراز | پنل های فروز |
| 1 و 2 واحدی | mm162x95 | تک ماجول | mm125x121 |
| 3 تا 16 واحدی | mm295x115 | دو ماجول | mm220x121 |
| سه ماجول | mm305x121 |

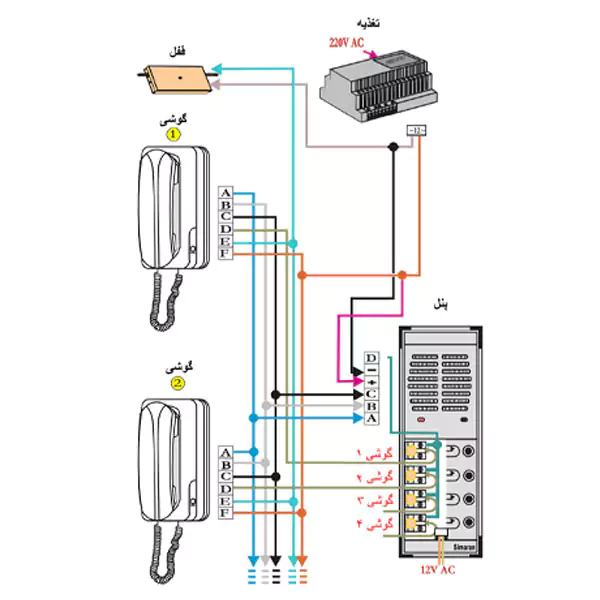

روش صحیح سیم بندی پنل صوتی فوژان سیماران:
اتصالات پنل:
A : خروجی صدا از پنل به گوشی
B : ورودی صدا از گوشی به پنل
C : سیم مشترک
D : خروجی صدای زنگ
+ و – : ورودی تغذیه 12 ولتی
اتصالات گوشی صوتی:
A : ورودی صدا از پنل به گوشی
B : خروجی صدا از گوشی به پنل
C : سیم مشترک
D : ورودی صدای زنگ
E و F : دوسر کلید درب بازکن

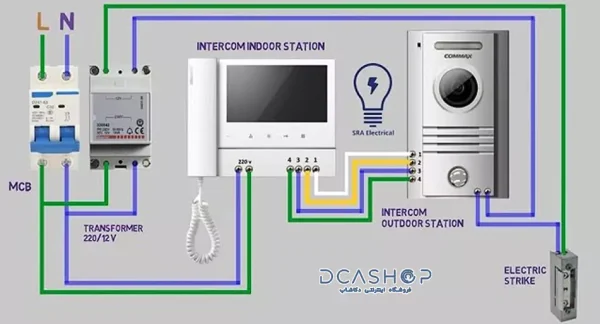

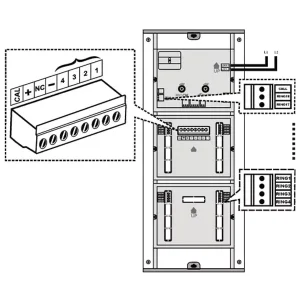

روش صحیح سیم بندی و نصب پنل تصویری یک واحدی طرح فوژان سیماران:
یکی از مرسوم ترین و پرکاربرد ترین مدل های نصب می باشد و از یک کابل 5 سیم جهت اتصال به انواع مدل مانیتور سیماران می توان استفاده نمود و یک عدد قفل برقی و یا دربازکن زنجیری نیز قابل استفاده است.

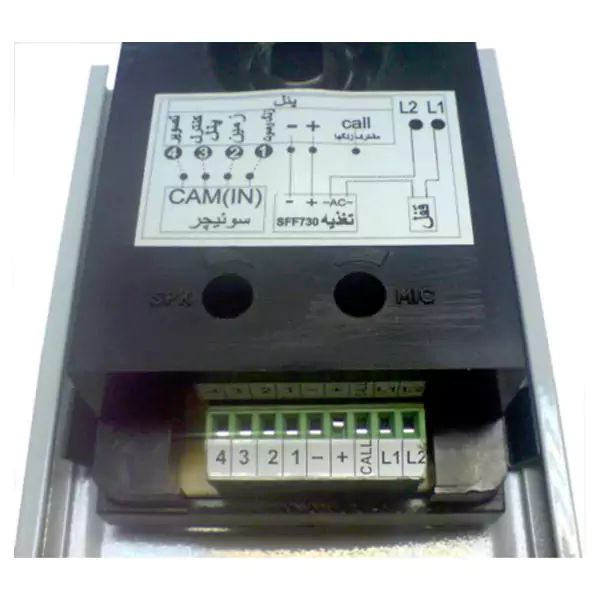

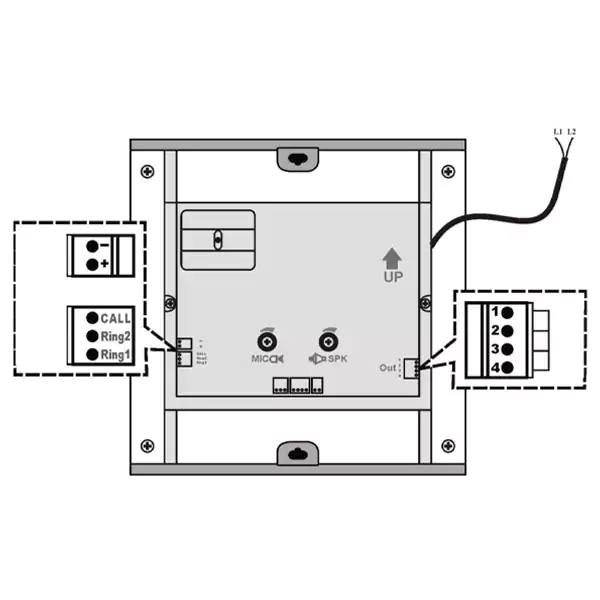

اتصالات پنل:
1 : انتقال صدا، فرمان زنگ به مانیتور و فرمان درب بازکن به پنل
2 : اتصال منفی
3 : اتصال مثبت جهت تغذیه پنل
4 : سیگنال تصویر
+ و :- تغذیه 12 ولتی مدار صوت و دوربین
Call : سر مشترک شاسی های زنگ
1L و 2L : خروجی جهت باز کردن قفل
تنظیم صدا توسط پتانسیومتر های SPK و MIC انجام میگیرد.
جهت عمر بیشتر و جلوگیری از سوسو زدن لامپ پشت پنل تصویری سیماران، بهتر است تغذیه آن از قسمت DC تامین گردد!

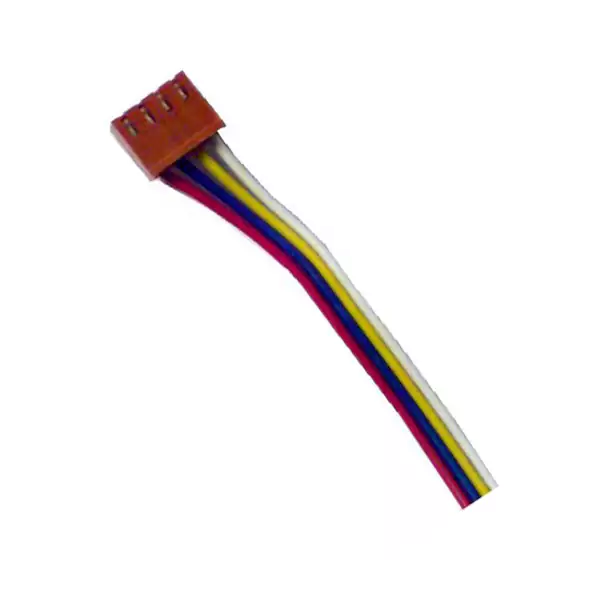

ترتیب سیم بندی مانیتور داخل واحد سیماران:
1 : رشته سیم قرمز- انتقال صدا، فرمان زنگ به مانیتور و فرمان درب بازکن به پنل
2 : رشته سیم آبی – اتصال منفی
3 :رشته سیم زرد – اتصال مثبت جهت تغذیه پنل
4 : رشته سیم سفید – سیگنال تصویر
5 : رشته سیم مشکی – سیم زنگ
ترمینال شماره 1 دارای سه سطح ولتاژ میباشد:
1 فشردن شاسی زنگ آن را به Call ( سیم مشترک شاسیهای زنگ) که با مقاومت کوچکی (470 اهم) به منفی متصل است، وصل میکند. این حالت برای مانیتور به معنای فرمان به صدا در آوردن صدای زنگ است (صفر ولت).
2- در حالت مکالمه، ولتاژ این ترمینال حدود 8 الی 10 ولت میباشد.
3- فرمان باز کردن قفل به پنل، با بالا بردن ولتاژ این ترمینال به باالی 12 ولت توسط مانیتور انجام میگیرد.

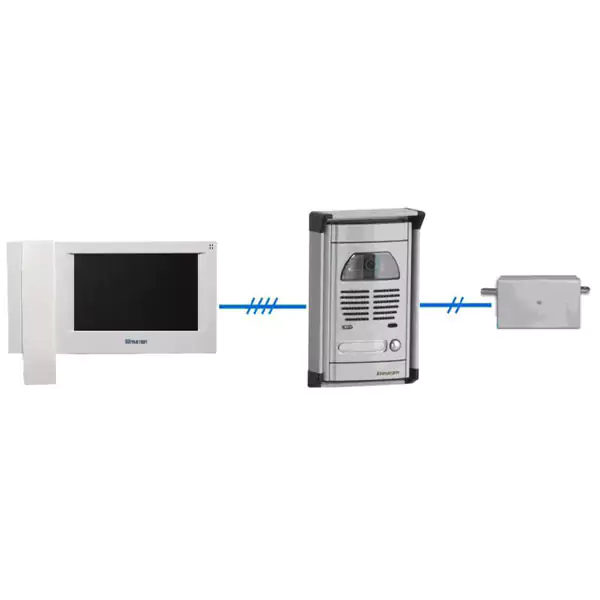

در شکل صفحه بعد سیم بندی یک سیستم درباز کن تصویری یک واحده را مشاهده میکنید. در مواقع ضرروی میتوانید اتصاالت + و – تغذیه را قطع کنید تا تغذیه مورد نیاز پنل از مانیتور تامین گردد. استفاده از این روش در فواصل طولانی ، به دلیل افت ولتاژ باعث از بین رفتن شفافیت تصویر می شود. بنابراین برای داشتن تصویری صاف و شفاف، حتی در مسافتهای طولانی حتما از ترانس تغذیه 730 سیماران استفاده کنید، با توجه به خروجی تثبیت شده این تغذیه، با فعال شدن قفل دربازکن هیچ تغییری در کیفیت تصویر مشاهده نمیشود

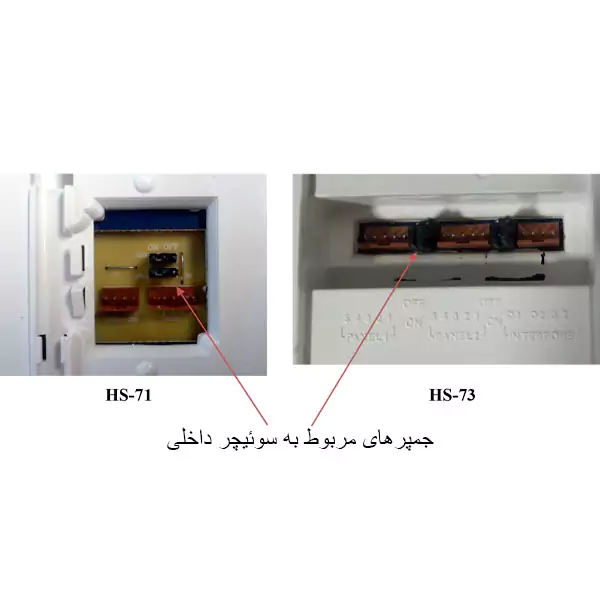

- فعال کردن سوئیچر داخلی مانیتور: برداشتن جمپرها یا قرار دادن آنها در حالت OFF
- غیر فعال کردن سوئیچر داخلی مانیتور تصویری سیماران : اتصال سیم 5 به 1 یا قراردان جمپرها در حالت ON

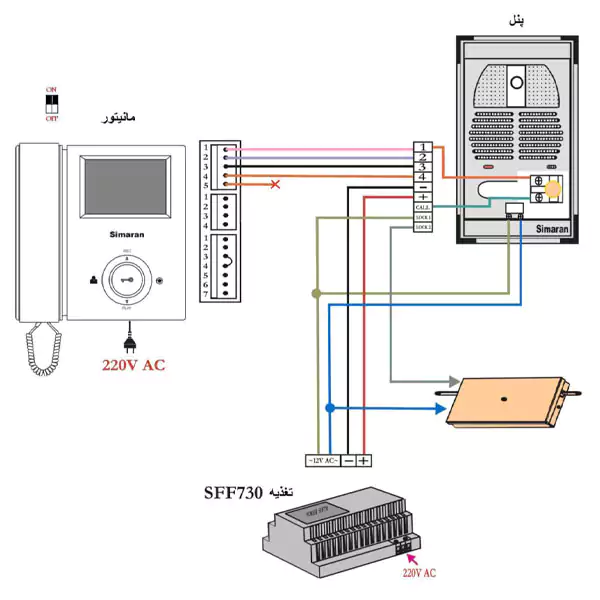

سیم بندی پنل تصویری یک واحدی با تغذیه مدل 730-SFF

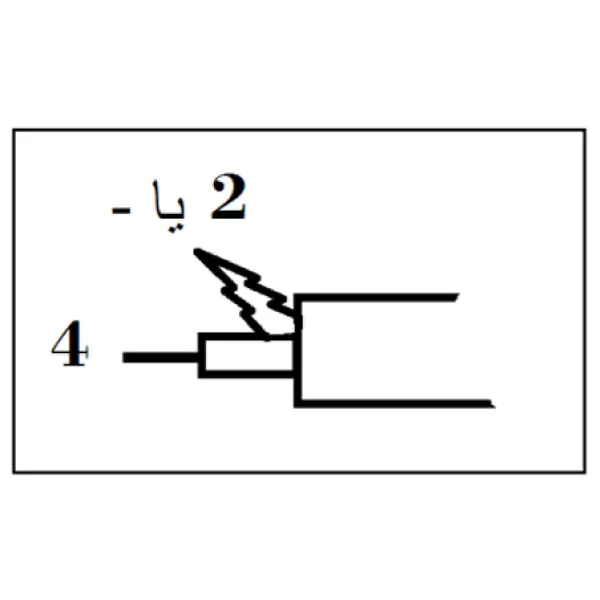

در انواع دربازکن تصویری، جهت ارتباط همیشه از سیمهای 0.6 فویل دار استفاده کنید و برایجلوگیری از تاثیر نویز روی تصویر، در فواصل باالی 50 متر بهتر است از سیم کواکسیال (آنتن) ( 6RG یا 59RG )بهره بگیرید. در این حالت مغزی سیم کواکسیال را به پین 4 (در پنل و مانیتور) و شیلد آن را نیز به پین 2 (در پنل و مانیتور) متصل کنید.

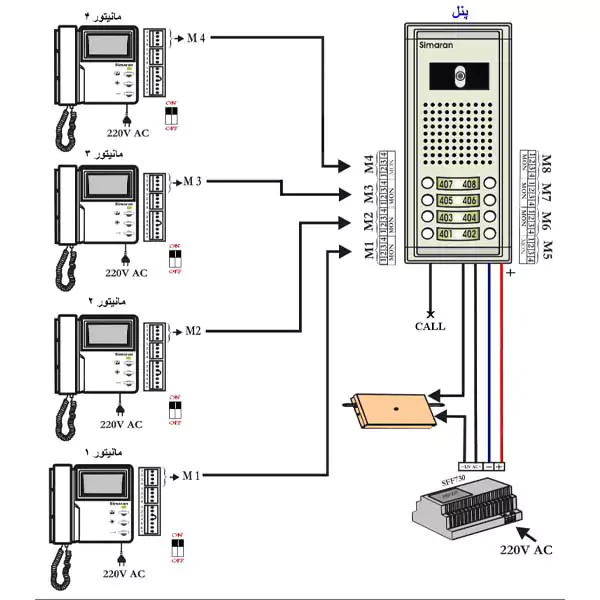

سیم بندی پنل تصویری سیماران بالاتر از یک واحد
در سیستمهای چند واحدی جهت جدا کردن زنگها و متصل کردن صدا و تصویر پنل، تنها به واحد مربوطه، به شرح زیر از سوئیچر داخلی مانیتور یا سوئیچر مرکزی استفاده میشود.

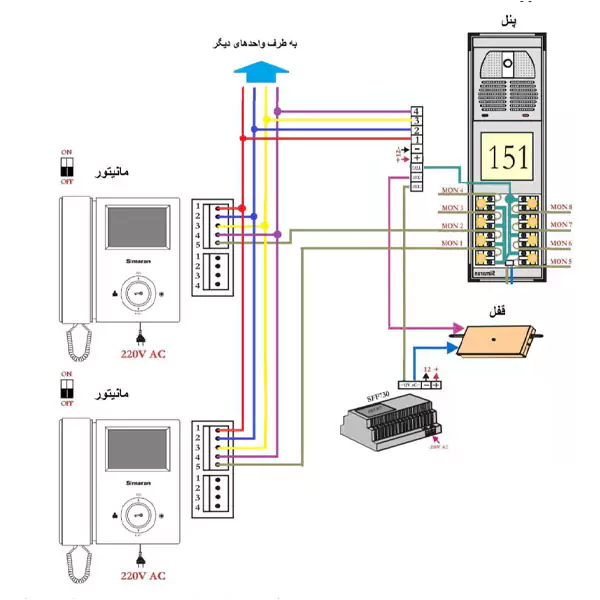

1- سیم بندی پنل تصویری بالاتر از یک واحد، با استفاده از سوئیچر داخلی با استفاده از این روش میتوان از سیم کشی سیستم صوتی قبلی بدون هیچ تغییری استفاده کرد. برای سیم کشی تنها به 4 رشته بعلاوه تعداد واحدها، سیم مورد نیاز میباشد. در این حالت جمپرهای پشت مانیتور را بردارید یا آنها را در حالت OFF قرار دهید.
- هرچند این روش ساده و اقتصادی است، اما برای بیش از 4 واحد، به جهت نویز و از بین رفتن شفافیت تصویر توصیه نمی شود.
- اگر سیم کشی هر واحد بطور جداگانه انجام شده است، حتی در ساختمان دو واحدی، بهتر است جهت دستیابی به کیفیت تصویر بهتر از سوئیچر مرکزی استفاده کنید.
2- سیم بندی پنل تصویری باالتر از یک واحد، با سوئیچر مجتمع برای جلوگیری از پخش شدن سیگنال تصویر در واحدها و تاثیر نویز روی تصویر سعی کنید از سوئیچرهای مجتمع استفاده کنید.

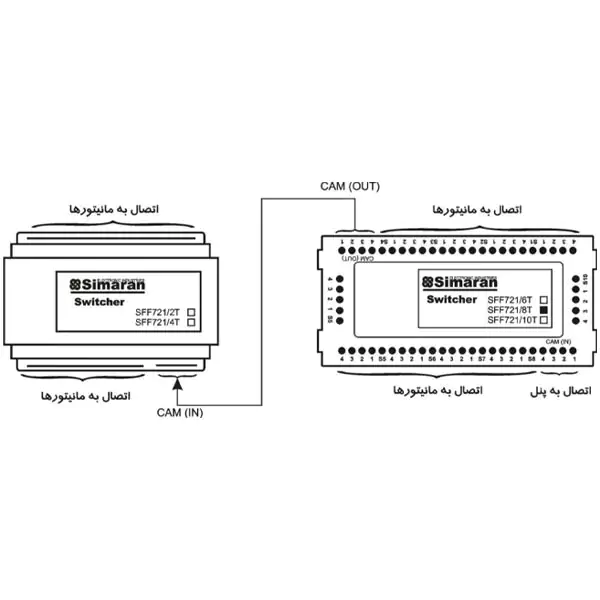

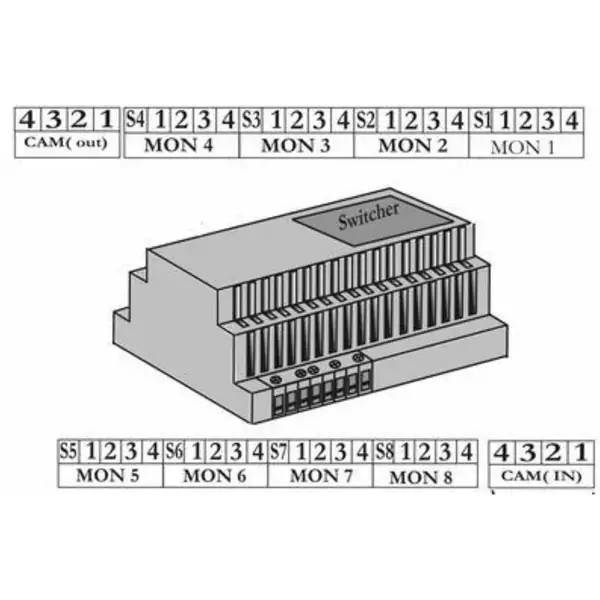

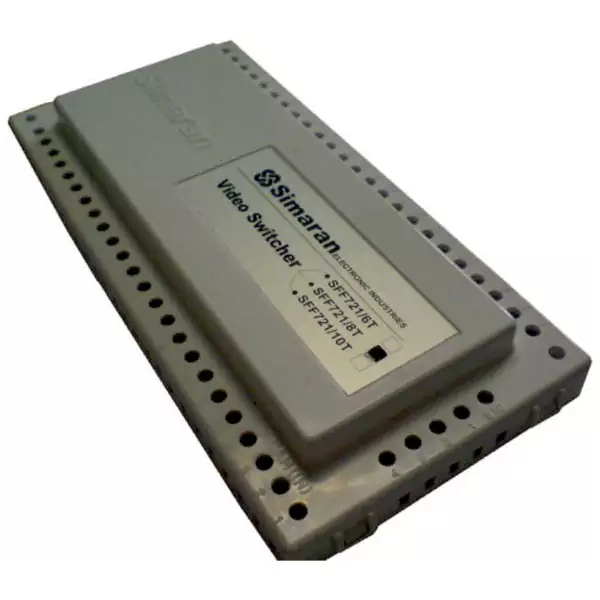

سوئیچر مدل SFF721 / 8T ( هشت واحدی)
سوئیچرهای مجتمع سیماران برای تعداد واحدهای زوج از 2 الی 10 واحد طراحی و ساخته شده است. برای تعداد واحدهای بالاتر میتوان سوئیچر ها را به شکل زیر سری نمود.
نکته:
1) اگر برای اتصاالت دچار کمبود سیم شدید، میتوانید سیم 2 تمام مانیتورها را به هم متصل کرده و از یک رشته سیم استفاده کنید!
2) هنگام استفاده از سوئیچر مرکزی، جمپر پشت مانیتورها را در حالت ON قرار دهید. یا سیم قهوه ای را به سیم قرمز متصل کنید.

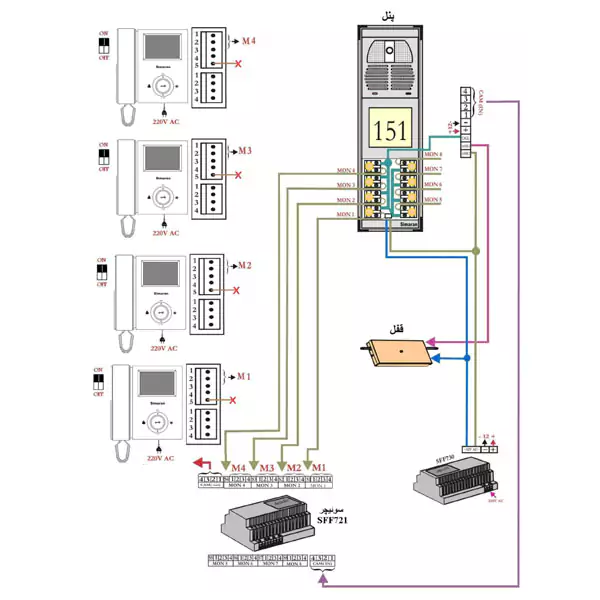

سیم بندی پنل تصویری فوژان سیماران بالاتر از یک واحد، با سوئیچر مجتمع
نکات بسیار مهم در هنگام نصب دربازکن های صوتی و تصویری
1) همواره قبل از نصب، پیش بینی های لازم را برای ارائه خدمات بعدی انجام دهید. به عنوان مثال سیم ها را بیش از حد کوتاه نکنید یا برای نصب تجهیزات بجای پیچ و رول پلاک از چسب استفاده نکنید.
2) قبل از نصب قوطی توکار جهت جلوگیری از مشکالت بعدی، محل و جهت نصب را با مسئول ساختمان هماهنگ کنید و برای جلوگیری از پرشدن جای پیچ پنل قبل از مالت کاری، این سوراخها را با نوار چسب بپوشانید.
3) پس از اتمام نصب پنل تصویری سیماران با استفاده از چسب آکواریم، اطراف پنل را آبندی نمایید تا از نفوذ آب به داخل پنل جلوگیری شود.

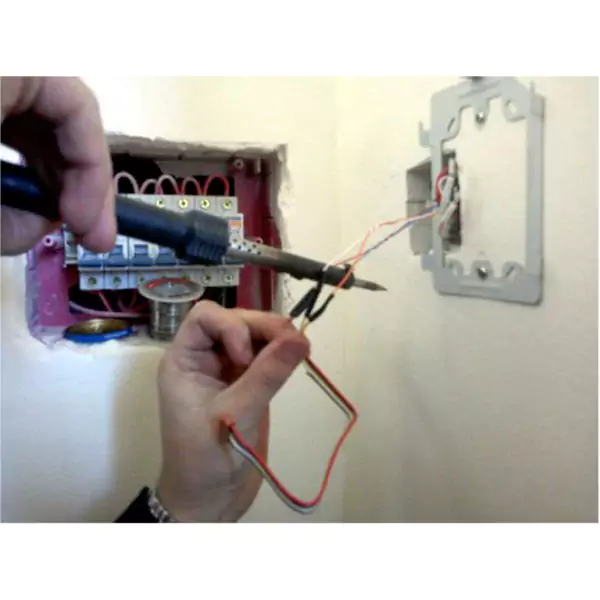

4) جهت جلوگیری از اختالالت بعدی، بهتر است مطابق شکل زیراتصاالت سیم ها لحیم شده و به جای نوار چسب از شرینگ های حرارتی استفاده شود.
5) برای اتصال قفل دربازکن، از سیمهای افشان استفاده کنید تا با باز و بسته شدن درب، به مرور زمان شکسته و قطع نشود.
6) جهت اتصال مانیتور به سیم برق، حتی االمکان از ترمینال استفاده کنید، تا جدا کردن مانیتور، جهت تعمیرات احتمالی، به سادگی امکان پذیر باشد. همچنین اندازه سیمها را بیش از حد کوتاه نکنید.
7) پس از اتمام کار طرز استفاده از تجهیزات مانند مانیتور و حافظه را برای کاربر به طور کامل توضیح دهید.
8) در هنگام سیم کشی روکار، سیم کشی را تمیز و مرتب انجام دهید و از داکت مناسب استفاده کنید.
9) محل نصب تغذیه و سوئیچرها را، سر پوشیده و دور از نفوذ باران و آب انتخاب نموده و حتی الامکان برای نصب از تابلو استفاده کنید. از نصب نامرتب، روی سقف و آویزان شده، جدا خود داری فرمایید.
10) به هیچ عنوان بجای استفاده از پیچ و رول پالک، وسایلی مانند تغذیه و سوئیچر را با چسب به دیوار نچسبانید.
11) هنگام نصب سوئیچر برای عیب یابی ساده تر، شماره هر واحد را با لیبل یا حداقل ماژیک، روی سوئیچر مشخص نمایید.

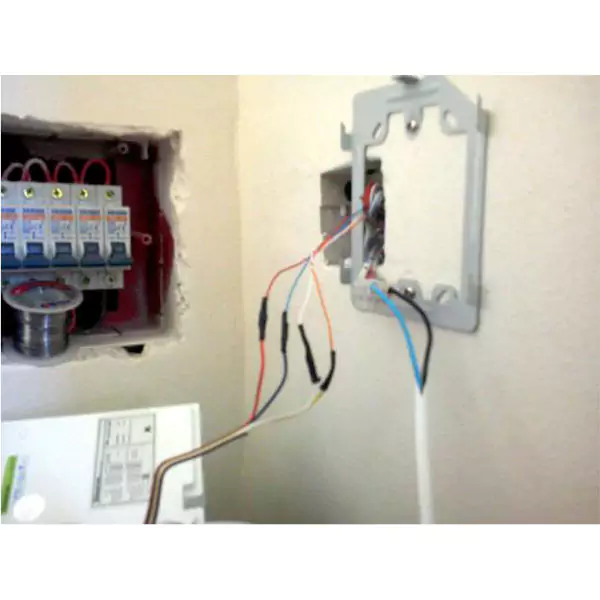

همان طور که در عکس مشاهده می کنید براکت نصب مانیتور تصویری به همراه سربندی درست و اصولی که از لحیم و وارنیش استفاده شده است برقرار گردیده است.
نحوه صحیح سیم بندی پنل تصویری طرح فراز سیماران با سوئیچر سرخود
پنل های تصویری طرح فراز شرکت سیماران در دو مدل با سوئیچر داخلی و بدون سوئیچر ارائه میشوند. در واحدهای بالا برای جلوگیری از ازدحام سیمها در پشت پنل، استفاده از مدل بدون سوئیچر بیشتر توصیه میشود. سیم بندی پنلهای بدون سوئیچر فراز مطابق سیم بندی پنلهای طرح فوژان میباشد. طرح زیر سیم بندی مدل سوئیچر دار را نمایش میدهد.
نحوه صحیح سیم بندی پنل تصویری طرح فروز:
پنل های تصویری طرح فروز نیز در دو مدل با سوئیچر داخلی و بدون سوئیچر داخلی از یک تا 18 واحد در یک پنل، ارائه میشوند. برای واحدهای بالاتر می یتوانید از پنلهای توسعه دهنده که در دو مدل 16 و 24 واحدی موجود است، استفاده کنید.

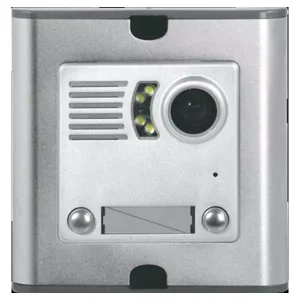

روش صحیح سیم بندی پنل 1 و 2 واحدی طرح فروز
سیم بندی این مدل پنل تصویری سیماران مشابه دیگر پنل های سیماران است. اتصال سیم CALL برای استفاده در دربهای هوشمند تعبیه شده است و در حالت عادی کاربردی ندارد.
نحوه نصب پنل تصویری 3 واحد به بالای فروز
در هنگام استفاده از پنل های بیش از 2 واحدی فروز برای سیستمهای هوشمند، سیم CALL یونیت بالا را به CALL یونیت پایین متصل کنید.

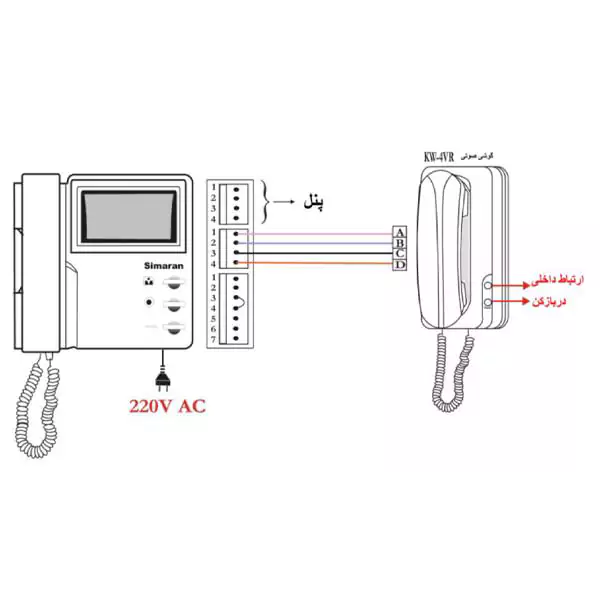

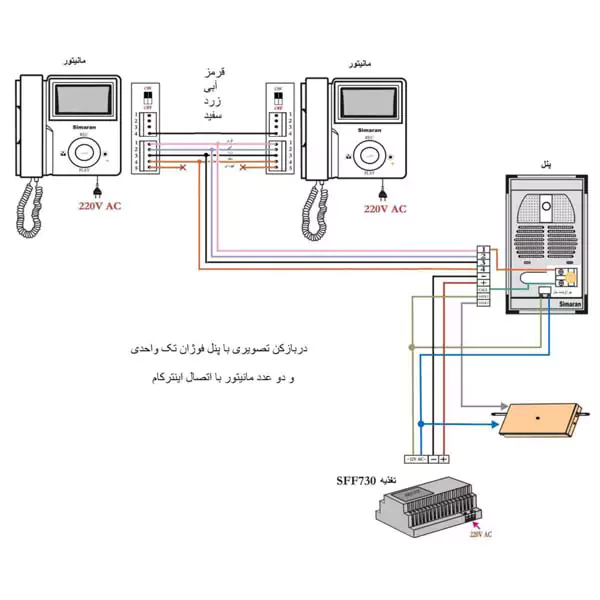

روش صحیح نصب گوشی صوتی موازی با تصویری سیماران
برای داشتن ارتباطی داخلی و همچنین ارتباط صوتی با پنل و بازکردن درب از نقطه ای دیگر در واحدهای بزرگ، میتوان از یک مانیتور دیگر یا گوشی صوتی موازی تصویری سیماران استفاده و آن را به مانیتور اصلی مربوطه متصل نمود. توجه کنید که اغلب مانیتورهای جدید فاقد سوکت دوم برای اینترکام داخلی هستند.
چنانچه زنگ پنل زده شود، می توان با هر دو گوشی با پنل ارتباط برقرار کرد و درب را باز نمود. برای ارتباط از گوشی صوتی با مانیتور، گوشی را برداشته و شاسی باالئی را فشار میدهیم و بالعکس برای ارتباط از مانیتور با گوشی صوتی، گوشی را برداشته و شاسی میانی را فشار میدهیم. هنگام موازی کردن دو مانیتور توجه کنید که اگر یکی از مانیتورها را خاموش کنید، مانیتور دیگر یکسره زنگ خواهد خورد!

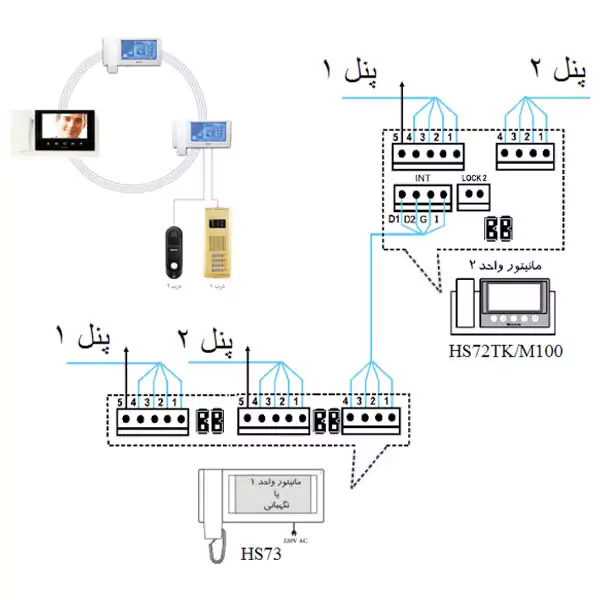

روش درست و اصولی راه اندازی ارتباط داخلی بین واحدها آیفون تصویری سیماران
ارتباط داخلی بین واحدها تنها در مانیتورهای مجهز به این قابلیت امکان پذیر است. مانند مانیتورهای مدل 73HS،100M/TK72HS، i100M/TK43HS و غیره. با ارتباط 4 رشته سیم بین کانکتورهای اینترکام امکان ارتباط داخلی بین واحدها فراهم میشود.
توجه:
- ارتباط داخلی حداکثر بین 64 واحد امکانپذیر است.
- شماره واحدها در مانیتورهای مدل TK دو رقمی و در مانیتورهای 73HS سه رقمی میباشد. در هنگام ترکیب این دو، در مانیتورهای 73HS شماره ها را دو رقمی تعریف کرده و به ابتدای آن یک صفر بیافزایید.
- برای تعین شماره واحد وارد بخش تنظیمات ارتباط داخلی شوید. برای واحد 12 در مدل 73HS به ترتیب #2200#012#* را وارد کرده تایید کنید. در مدلهای TK نیز رمز ورود 2200 و پس از آن شماره واحد 12 را تنظیم و تایید کنید.
- برای اطالع از شماره فعلی در مدلهای 73HS در حالت ارتباط داخلی #20#* را وارد و تایید کنید.
- در صورت نیاز شماره مانیتور نگهبانی را 999 تعیین کنید.
روش نصب سوئیچر هوشمند دو درب آیفون تصویری سیماران:
در ساختمانهائی که دارای دو درب مجزا هستند و میخواهند دو پنل دربهای ورودی با یک گوشی ارتباط برقرار کنند، شما میتوانید از مانیتورهای چند ورودی سیماران یا از سیستمهای هوشمند بهره بگیرید.در مانیتورهای چند ورودی، برای هر پنل باید سیم کشی مستقلی انجام گیرد اما در سیستمهای هوشمند ، یک سوئیچر هوشمند، به طور اتوماتیک، گوشی واحدها را به دربی که مراجعه کننده زنگ آن را زده است متصل میکند.استفاده از این سیتمها با عث سادگی و صرفه جوئی در سیم کشی میشود.در حال حاضر شما بر حسب نیاز میتوانید از سوئیچر هوشمند 726SFF یا 727SFF استفاده کنید.
- در سوئیچر 726SFF، کاربر در داخل واحد امکان انتخاب پنل را ندارد.
- سوئیچرهای 726SFF قابلیت سری شدن دارند و میتوان از آنها در ساختمانهای بیش از دو درب نیز استفاده کرد.

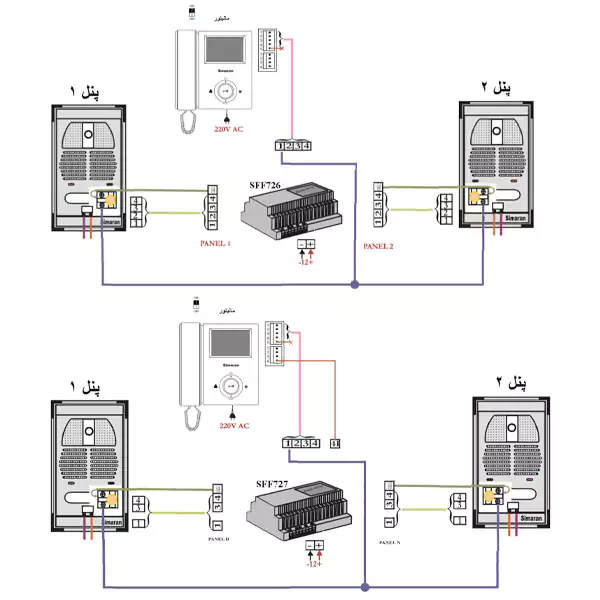

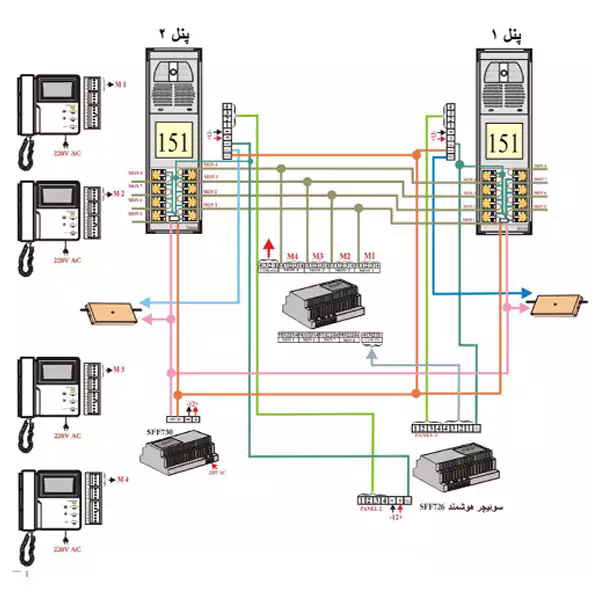

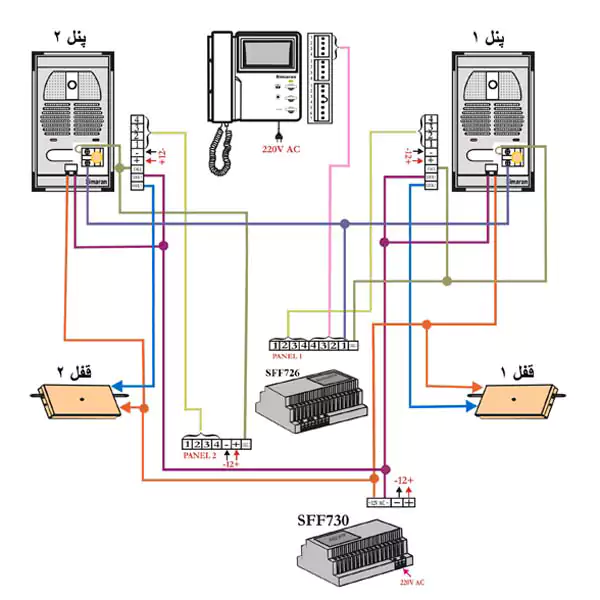

سیم بندی پنل هوشمند تصویری یک واحدی با سوئیچر مدل SFF726:
با زنگ زدن مراجعه کننده از هر پنل، سوئیچر هوشمند تصویری مدل SFF726 ، ارتباط پنل و قفل برقی و یا فغل دربازکن همان درب را با مانیتور برقرار میسازد.
توجه :
- حتی الامکان سعی کنید فاصله هر پنل تا سوئیچر بیشتر از 25 متر نشود.
- اگر برای هر پنل از یک تغذیه مستقل استفاده کردید، دقت کنید حتما منفی تغذیه ها به یکدیگر متصل شود.

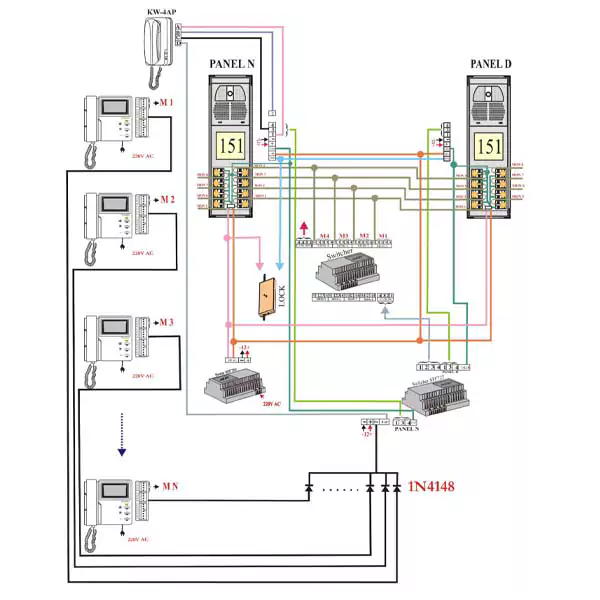

روش درست سیم بندی پنل هوشمند تصویری سیماران بالاتر از یک واحدی با سوئیچر مدل SFF726
برای یک واحد به بالا نیز، خروجی سوئیچر هوشمند را مانند خروجی پنل در نظر گرفته و مشابه سیستم های چند واحدی عادی، سیم بندی را با سوئیچر داخلی مانیتورها یا سوئیچرهای مرکزی مجتمع انجام دهید.

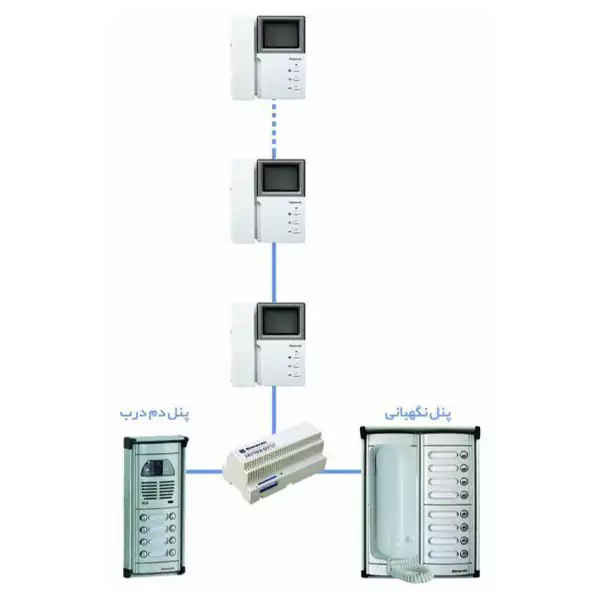

سیم بندی پنل هوشمند تصویری سیماران با سوئیچر مدل SFF727
با استفاده از سوئیچر هوشمند مدل SFF727 که به عنوان سوئیچ پنل اینترکام نگهبانی نیز شناخته میشود، امکان انتخاب پنل با زدن دکمه وسط مانیتور، فراهم میشود.سیم بندی این سیستم مانند مدل SFF726 میباشد با این تفاوت که دو پین اضافه دیگر نیز وجود دارد:
- PIN I4 یا INT: در مانیتورهای قدیمی هشتمین پین پشت مانیتورها و در مانیتورهای TK کانکتورهای INT توسط یک دیود معمولی به هم متصل شده و نهایتا به این پین سوئیچر بسته میشود. سیمهای دارای دیود، به صورت آماده در بسته بندی سوئیچر موجود است.
- D(AP): پنل دوم میتواند نزد نگهبانی باشد و نیازی به مشاهده نگهبان نیست، دراین حالت برای ارتباط صوتی با نگهبان، از یک گوشی صوتی مدل AP-4KW استفاده می شود. پین D(AP) در حقیقت صدای زنگ این گوشی صوتی را تامین میکند. در نقشه ارائه شده، طرز نصب این گوشی نیز نشان داده شده است. این نوع پنل به صورت سفارشی تولید میگردد.
توجه:
برای کم شدن سیم بندی ها، در این سوئیچر، از تکرار پین شماره 2 خوداری شده و تنها یک پین برای آن وجود دارد که اتصالات دیگر رانیز برقرار مینماید.

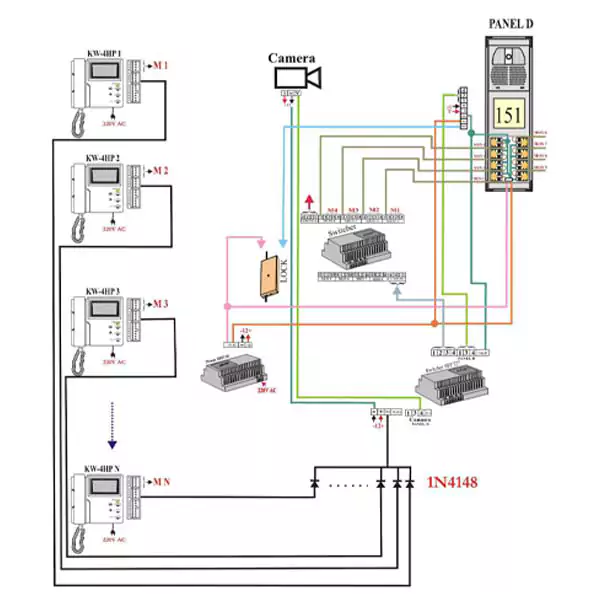

روش نصب سویچر هوشمند تصویری سیماران SFF727 همراه با دوربین مداربسته
در بعضی از ساختمانها که جهت کنترل محوطه پارکینگ یا جاهای دیگر از دوربین استفاده میکنند، میتوان به ترتیب زیر از سوئیچر SFF727 استفاده کرد و تصویر دوربین مداربسته را بر روی مانیتورها مشاهده کرد.
سیم بندی پنل هوشمند تصویری همراه با یک دوربین مداربسته
اضافه کردن دوربین مداربسته بیشتر توسط دستگاههای کواد (برای 4 دوربین) یا DVR انجام میگیرد. با تنظیم دستگاه کواد میتوانید تصاویر دوربینها را به صورتهای مختلف، همزمان یا متوالی مشاهده کنید.
توجه:
- کاربران داخل واحدها با برداشتن گوشی و زدن کلید اینترکام مانیتور میتوانند پنل یا دوربین را انتخاب کنند.
- دستگاه در هر لحظه فقط قادر به نمایش تصویر پنل یا دوربین می باشد و اگر کاربری تصویر را عوض کند این تعویض برای تمام کاربران دیگر نیز انجام میشود.

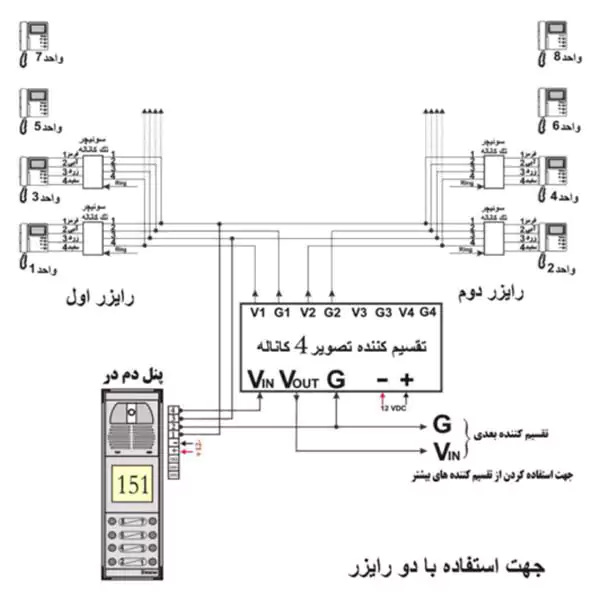

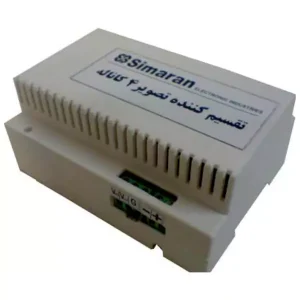

نحوه صحیح استفاده از تقسیم کننده تصویر 4 کاناله سیماران
در مواقعی که الزم است تصویر پنل درب ورودی بین چند رایزر پخش شود یا تصویر یک دوربین مداربسته به چندین مانیتور متصل گردد، جهت جلوگیری از افت تصویر ازتقسیم کننده های تصویر استفاده میکنیم.کاربرد دیگر تقسیم کننده های تصویر در سیستم دربازکن تصویری کدینگ هست. درساختمانهای مرتفع، هر چند طبقه در میان (به عنوان مثال 5 طبقه) تصویر دیکدرها را از یک کابل کواکسیال تامین کرده و به خروجی چهارگانه تقسیم کننده تصویر متصل میکنیم. در صورت نیاز به تقسیم کننده های بیشتر با اتصال خروجی Vout را به ورودی Vin آنها را باهم سری کنید.

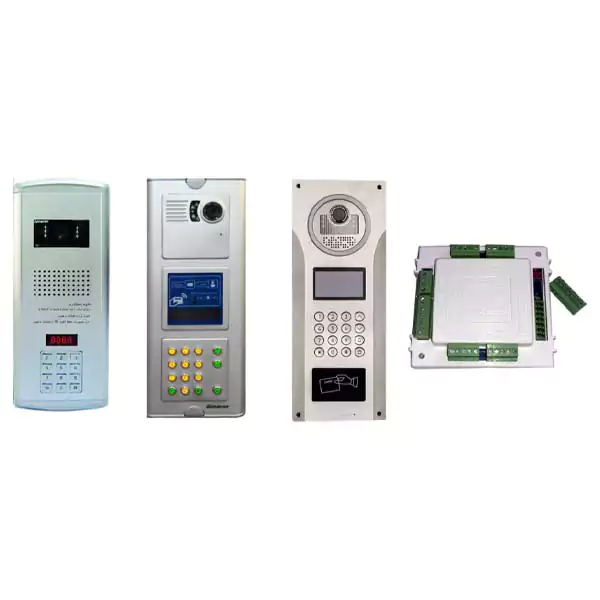

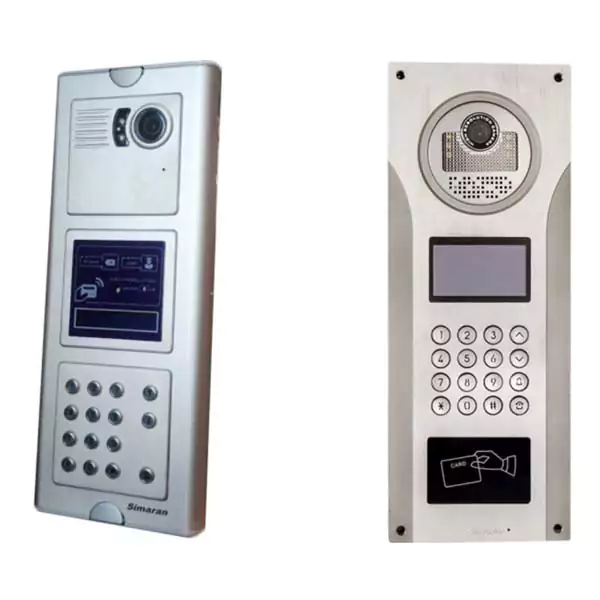

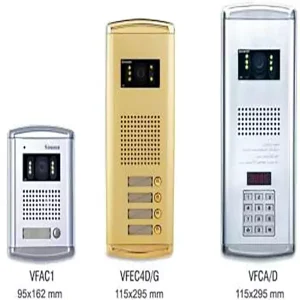

انواع مدل پنل کدینگ سیماران:
سیم بندی آیفون تصویری کدینگ سیماران:
A : قرمز- صدا
G : آبی – اتصال منفی
P : زرد – اتصال مثبت
V : سفید – سیگنال تصویر

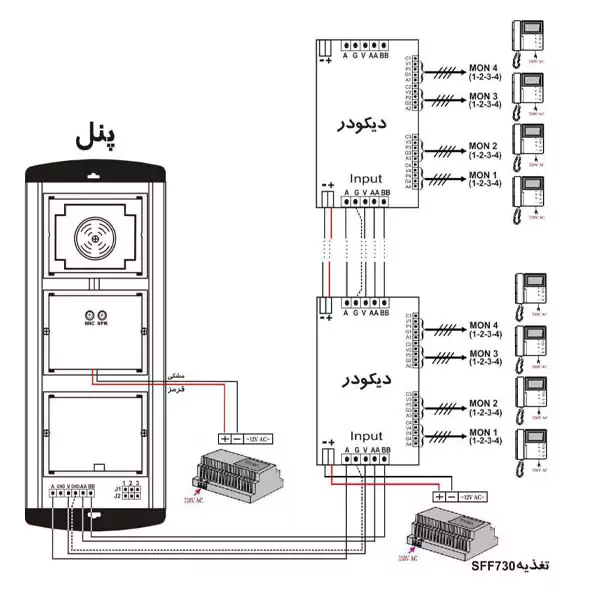

سیم بندی پنل تصویری کدینگ سیماران:
A : صدا
G : اتصال منفی
V : سیگنال تصویر
AA : خط اول اطلاعات
BB : خط دوم اطلاعات

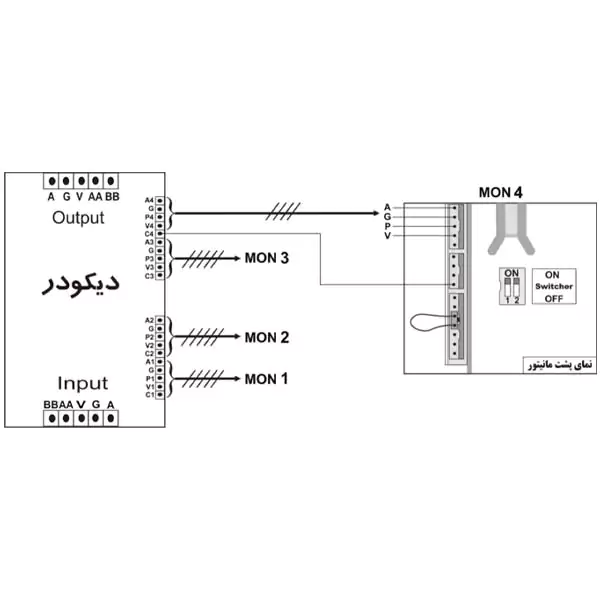

- اتصالات پنل را به ورودی دیکودر اول متصل کرده و از خروجی آن نیز به دیکودرهای بعد ببرید. خروجی های A، G، P و V هر دیکودر را به پایه های ،1 ،2 3 و 4 هر مانیتور متصل کنید.
- جهت وصول به کیفیت بهتر، حتی المکان دیکودر ها به صورت متمرکز و در یک باکس قرار دهید و سیگنال تصویر را توسط کابل کواکسیال (مغزی به V، شیلد به G )به دیکودر ها متصل کنید. کابل کواکسیال علاوه بر حفظ کیفیت تصویر از افتادن نویز تصویر بر روی خطوط دیتا (AA و BB)که موجب مشکلات پیش بینی نشده ای میشود، جلوگیری میکند.
- برای اتصال خطوط دیتا حتما از یک زوج سیم استفاده کنید. سیمهای مربوطه را چند ال نکنید.

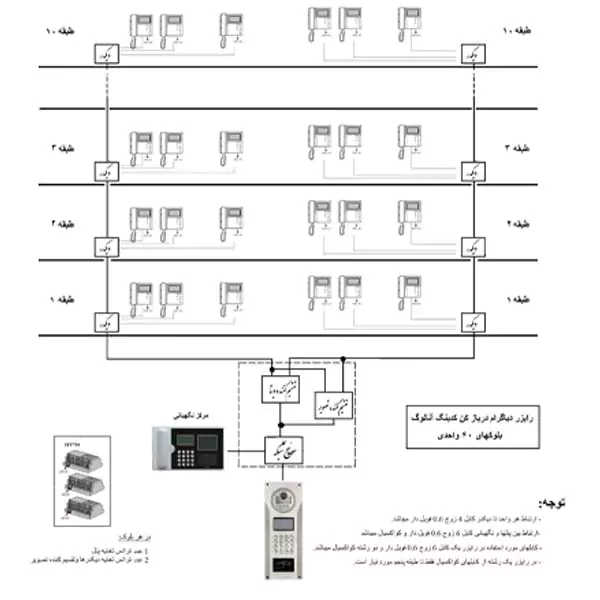

- در ساختمانهای چند رایزری خطوط دیتا را به تقسیم کننده های دیتا متصل کنید.
- در ساختمانهای چندرایزری یا مرتفع، از تقسیم کننده های تصویر، جهت بهبود کیفیت سیگنال تصویر استفاده کنید. به عنوان مثال در یک ساختمان 10 طبقه، تصویر 5 طبقه اول را به یک خروجی و تصویر 5 طبقه دوم را به خروجی دیگر تقسیم کننده تصویر متصل کنید.
تعیین شماره واحدها در دیکودر
جهت برنامه ریزی و تعیین شماره هر واحد، روی دیکودرها میتوانید از پروگرمر مخصوص یا از پنل خود دستگاه استفاده کنید.

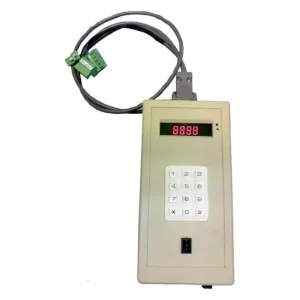

- برنامه ریزی با استفاده از پروگرمر
ورودی ترمینال دیکودر ( Input ) مربوطه را قطع و بعد از گذاشتن J1 را در حالت Program،
پروگرمر را به کانکتور مخصوص خود روی دیکودر متصل کرده و شماره هر چهار پورت دیکدر را
مشخص کنید. 001 کد پیش فرض پنل میباشد که بهتر است آن را تغییر ندهید.
- برنامه ریزی با استفاده از پنل
ورودی ترمینال دیکودر ( Input ) مربوطه را قطع و مانیتورهای متصل به آن را نیز قطع یا خاموش کنید. بعد از گذاشتن J1 را در حالت Program، کابل ورودی را مجددا وصل کنید. حالا مانیتور اول را روشن کرده یا به CN1 متصل کنید و شماره واحد مورد نظر خود را از یک تا 4 رقمی توسط پنل وارد و کلید زنگ را فشار دهید . مثالً (101 + ) در صورت صحیح بودن عملکرد ، مانیتور مورد نظر چند بار زنگ میخورد اگر شماره تکراری باشد مانیتور تنها یکبار زنگ خواهد خورد. پس از پایان زنگ خوردن که صفحه نمایشگر پنل نیز ثابت میشود، مانیتور اول را خاموش یا جدا کنید و مانیتور دوم را به ترمینال دیکودر ( CN2 ) وصل کنید و مرحله کد دهی را برای این مانیتور نیز تکرار کنید . به همین روش سایر مانیتورها را نیز می توانید کد دهی کنید . در پایان پس از قطع کابل ورودی جامپر J1 را در حالت کارکرد عادی ( Normal ) قرار دهید و سپس کابل ورودی ترمینال دیکودر ( Input ) را وصل کنید.
جامپر J2 در همه دیکودرها بجز آخرین دیکودر، برداشته میشود.
نکته!
بجز دیکودر کد دهنده که فقط باید یک مانیتور جهت کد گیری به آن متصل باشد، بقیه دیکودرها و مانیتورها، درزمان کد دهی میتواند به سیستم متصل باشد.
تعیین رمز قفل در بازکن و کد پنل

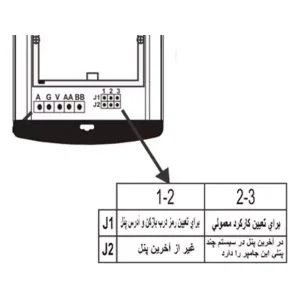

در پنلهای قدیمی طرح فراز با قطع تغذیه، پنل را خاموش کرده، سپس جامپر J1 را روی
حالت 1-2 قرار دهید و پنل را روشن کنید . اولین رقم سمت راست نمایشگر عدد صفر
را نشان می دهد .
شش رقم رمز دربازکن را وارد کنید. (کد کارخانه 123456).
حالا دومین رقم سمت راست نمایشگر عدد صفر را نشان می دهد . سه رقم
کد پنل را وارد کنید. (کد کارخانه 001)، تا نمایشگر خاموش شود. با کد دوم میتوانید
سیستمهای چند پنلی (هوشمند) را راه اندازی کنید.
نکته:
- اگر کد پنل را تغییر دهید، دیکودرها را نیز باید مجددا برنامه ریزی کنید. در غیر اینصورت مانیتورها قادر به مشاهده دوربین پنل نخواهند بود.
- در پنل های جدید کدینگ فروز و HC، تعیین رمز قفل و کد پنل، از طریق صفحه کلید و LCD خود پنل امکان پذیر است، تنها در مواقعی که رمز تنظیمات را فراموش کرده اید از روش فوق استفاده کنید.

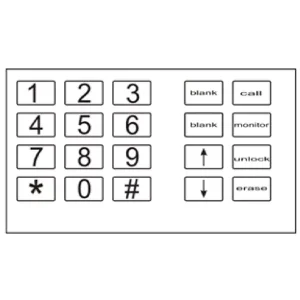

تعیین رمز قفل در بازکن و کد پنل در پنل کدینگ فروز و HC
رمز ورودی را وارد کرده و کلید نگهبانی را فشار دهید. (رمز پیش فرض 12345678). در این مرحله با انتخاب از منو میتوانید کد پنل، زمان فعال بودن دربازکن و کد دربازکن را تغییر دهید.
با وارد کردن رمز ورودی دوم که یک رقم از رمز قبلی بالاتر است، (پیش فرض 1234567۹) میتوانید اعمال مربوط به معرفی و حذف کارتهای تگ دربازکن را انجام دهید.
استفاده از سوییچر هوشمند پنل کدینگ سیماران
برای ساختمانهای دارای بیش از یک درب از سوئیچر هوشمند پنل کدینگ استفاده میشود. در این حالت باید دقت کنید کد پنلها یکسان نباشد. از مانیتور داخل خانه تنها پنل شماره یک قابل مشاهده می باشد و بقیه پنلها فقط با زنگ زدن به مانیتورها متصل می شوند.
- به طور متوسط برای هر 8 عدد دیکدر یک تغذیه SFF730 در نظر بگیرید.

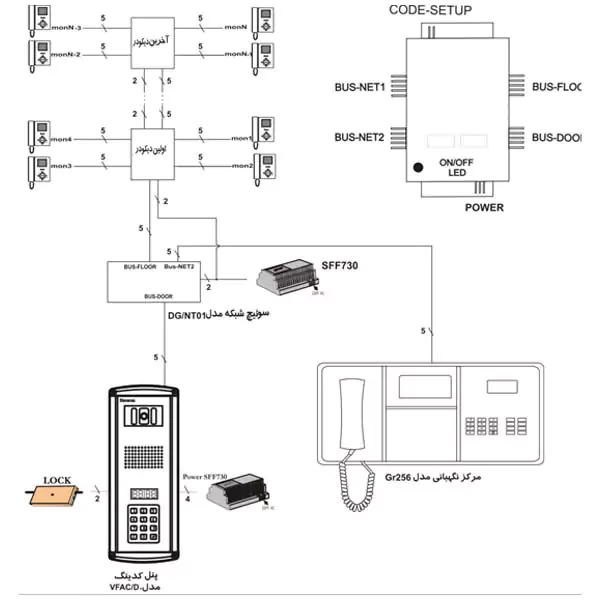

استفاده از مرکز نگهبانی سیستم پنل کدینگ سیماران
جهت اتصال مرکز نگهبانی به پنل ورودی، طبق نقشه زیر از سوئیچ شبکه استفاده میشود که کد پیش فرض آن یک میباشد. برای استفاده در ساختمانهای بیش از یک بلوک، باید آدرس آن را تعیین نمایید که بسته به مدل مرکز 2 تا 4 رقمی میباشد.
تعیین آدرس سوئیچ شبکه سیماران
جمپر SETUP-CODE را در حالت SET قرار دهید و از پنل شماره سوییچ (بسته به مدل مرکز 2 تا 4 رقمی) را وارد کرده و کلید را فشار دهید. پس از پایان کار جمپر را به حالت Normal برگردانید.
توجه: هنگام جابجا کردن جمپر تغذیه را قطع کنید!
نحوه کار با مرکز نگهبانی و گارد آیفون تصویری سیماران Gr256 :
ارتباط با پنل ورودی:
آدرس سوئیچ شبکه + کد 4 رقمی پنل + کلید Monitor
باز کردن قفل پنل ورودی:
آدرس سوئیچ شبکه + کد 4 رقمی پنل + کلید Unlock
ارتباط با مانیتور واحدها:
آدرس سوئیچ شبکه + شماره 4 رقمی واحد + کلید Call
ارتباط با نگهبانی از واحدها:
برداشتن گوشی و فشردن کلید اینترکام
ارتباط با نگهبانی از پنل ورودی:
کلید صفر + کلید
روش صحیح نصب مانیتور رنگی سیماران به دیکدر سیماران:
جهت ارتباط مانیتور با نگهبانی باید سیم اینترکام به دیکدر متصل شود. که این اتصال در مانیتورهای جدید از کانکتور 2 پین اینترکام و در مانیتورهای قدیمی طبق شکل از پین چهارم کانکتور اینترکام تامین میشود.
نکته:
- بر خالف دربازکنهای تصویری معمول در سیستم کدینگ با گذاشتن گوشی مانیتور پنل خاموش نمیشود. پنل از زمان روشن شدن به طور اتوماتیک پس از حدود ۹0 ثانیه خاموش میشود. اگر در این حین مانیتوری هم روشن باشد تصویر آن قطع میشود که برای فعال سازی، مجددا باید از طریق مانیتور فعال گردد.
توجه:
در صورت نیاز به سوییچر هوشمند برای اتصال بیش از دو پنل، باید آن را قبل از سوئیچ شبکه متصل کرده و کد پنلها را از منوی تنظیمات به یک تا چهار تغییر دهید.
